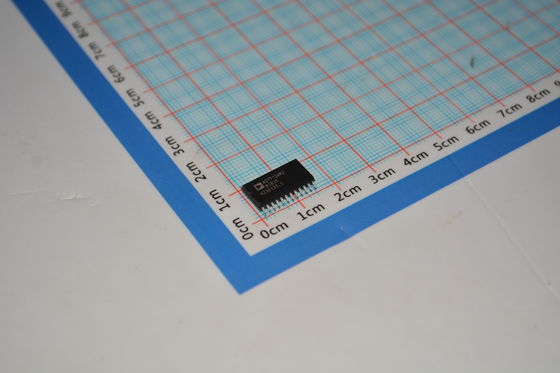

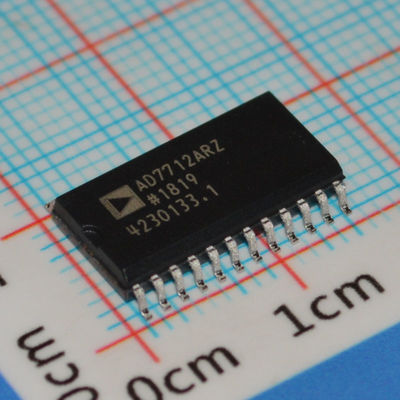

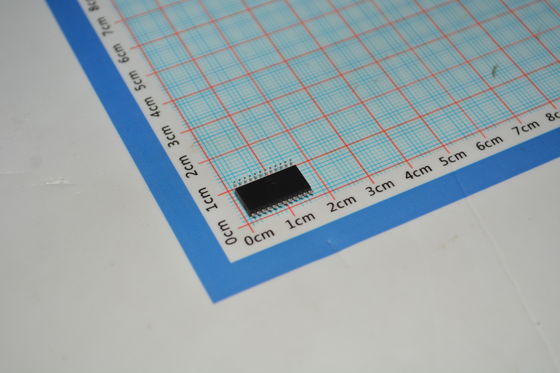

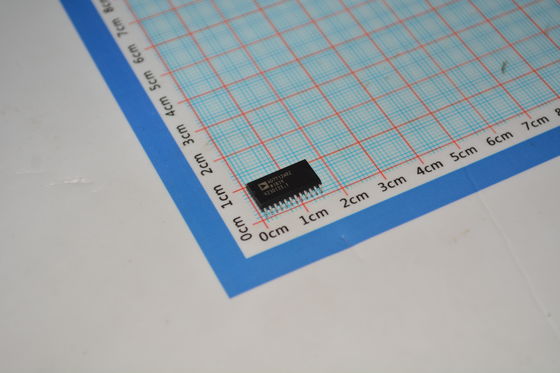

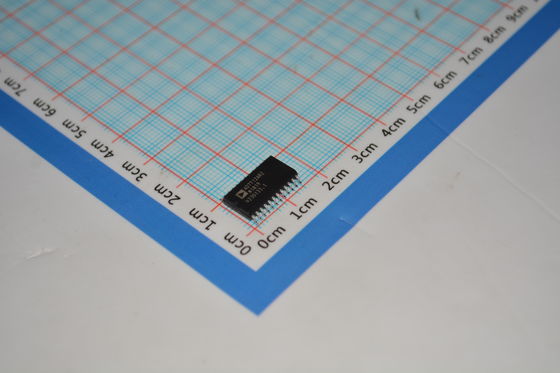

AD7712ARZ ADC de 24 bits Σ-Δ com baixo ruído no chip PGA 5V/3V Operação de alta precisão Filtragem flexível e baixa potência para detecção de precisão

AD7712ARZ 24-Bit eSigma;-eDelta; ADC com baixo ruído no chip PGA 5V/3V Operação de alta precisão Filtragem flexível e baixa potência para detecção de precisão

enbsp

Características

ADC de equilíbrio de carga

24 bits Não há códigos em falta

0.0015% Não linearidade

Canais de entrada analógicos de alto e baixo nível

Ganho programável para ambas as entradas

enbsp; ganhos de 1 a 128

enbsp; Entrada diferencial para canal de baixo nível

Filtro de baixa passagem com cortes de filtro programáveis

Capacidade de ler/escrever coeficientes de calibração

Interface em série de microcontrolador bidirecional

Opção de referência interna/externa

Operação de abastecimento único ou duplo

Baixa Potência (25 mW tipo) com modo de apagamento

enbsp; (100 W tip)

enbsp

Aplicações

Controle de processos

Transmissores inteligentes

Instrumentos industriais portáteis

enbsp

Descrição

O AD7712 é um front-end analógico completo para aplicações de medição de baixa frequência.O dispositivo possui dois canais de entrada analógicos e aceita sinais de baixo nível directamente de um transductor ou de alto nível (eplusmn);4 VREF) sinaliza e produz uma palavra digital serial. Emprega uma técnica de conversão sigma-delta para realizar até 24 bits de desempenho sem códigos perdidos.O sinal de entrada de baixo nível é aplicado a uma extremidade frontal de ganho programável proprietária baseada em um modulador analógicoA entrada analógica de alto nível é atenuada antes de ser aplicada ao mesmo modulador. A saída do modulador é processada por um filtro digital no chip.O primeiro entalhe deste filtro digital pode ser programado através do registro de controle no chip, permitindo o ajuste do limite de filtragem e do tempo de sedimentação.

Normalmente, um dos canais será utilizado como canal principal e o segundo canal como entrada auxiliar para medir periodicamente uma segunda tensão.A peça pode ser operada a partir de uma única fonte de alimentação (amarrando o pin VSS ao AGND), desde que os sinais de entrada na entrada analógica de baixo nível sejam mais positivos do que 30 mV. Tomando o pin VSS negativo, a peça pode converter sinais para baixo até 30 mV;VREF sobre esta entrada de baixo nívelEsta entrada de baixo nível, bem como a entrada de referência, apresenta capacidade de entrada diferencial.

O AD7712 é ideal para utilização em sistemas inteligentes baseados em microcontroladores.PortoO AD7712 contém também opções de autocalibração, calibração do sistema e calibração de fundo, e permite ao utilizador ler e escrever os registos de calibração no chip.

A construção CMOS assegura uma baixa dissipação de energia e um modo de apagamento programável em hardware reduz o consumo de energia em estado de espera para apenas 100 andmicro;W típicos. 0.3 polegadas de largura, plástico e hermético de embalagem em dupla linha (DIP), bem como um pacote de contorno pequeno de 24 pontos (SOIC).
