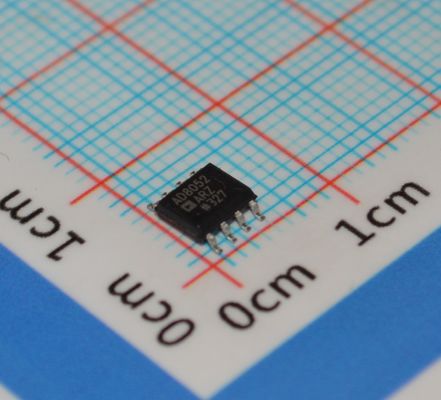

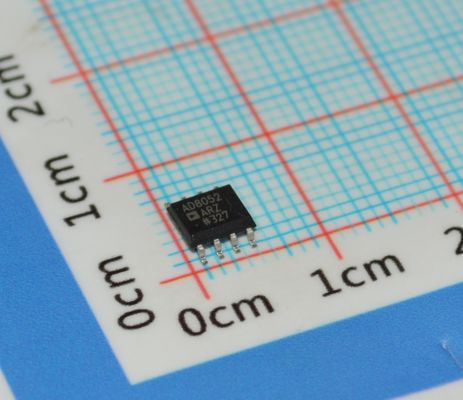

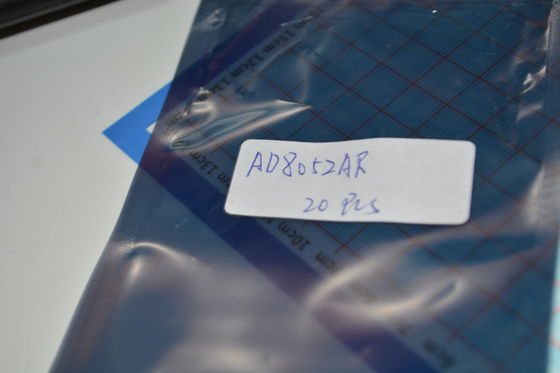

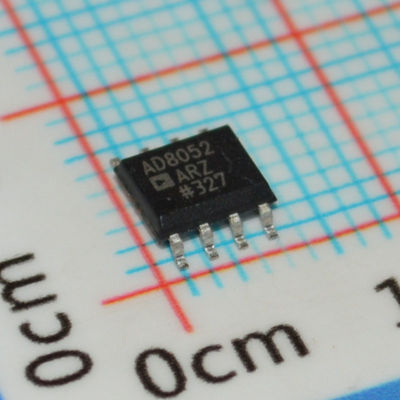

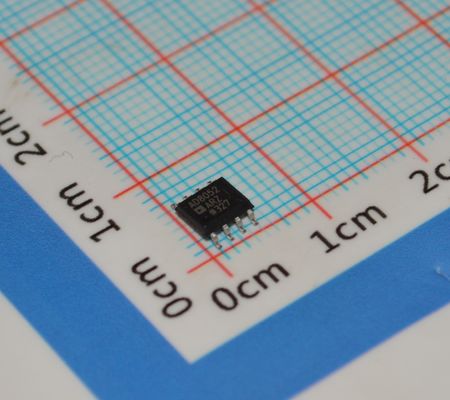

AD8052AR Alta velocidade 300MHz Op Amp Baixo ruído 4.5nV/√Hz 5V Operação saída ferroviária para ferroviária Baixa distorção e 160mA unidade de saída para buffers de vídeo / ADC

AD8052AR Amplificador Operacional de 300MHz de Alta Velocidade, Baixo Ruído 4.5nV/andradic;Hz, Operação de 5V, Saída Rail-to-Rail, Baixa Distorção e 160mA de Saída para Buffers de Vídeo/ADC

andnbsp;

CARACTERÍSTICAS

Alta velocidade e rápida estabilização em 5 V

andnbsp; 110 MHz, largura de banda de andminus;3 dB (G = +1) (AD8051/AD8052)

andnbsp; 150 MHz, largura de banda de andminus;3 dB (G = +1) (AD8054)

andnbsp; Taxa de slew de 145 V/andmu;s

andnbsp; Tempo de estabilização de 50 ns para 0,1%

Operação de fonte única

andnbsp; Saídas oscilam até 25 mV de qualquer trilho

andnbsp; Faixa de tensão de entrada: andminus;0,2 V a +4 V; VS = 5 V

Especificações de vídeo (G = +2)

andnbsp; Planicidade de ganho de 0,1 dB: 20 MHz; RL = 150 andOmega;

andnbsp; Ganho/fase diferencial: 0,03%/0,03anddeg;

Baixa distorção

andnbsp; andminus;80 dBc harmônico total @ 1 MHz, RL = 100 andOmega;

Excelente capacidade de acionamento de carga

andnbsp; Aciona 45 mA, 0,5 V dos trilhos de alimentação (AD8051/AD8052)

andnbsp; Aciona carga capacitiva de 50 pF (G = +1) (AD8051/AD8052)

Baixa potência: 2,75 mA/amplificador (AD8054)

Baixa potência: 4,4 mA/amplificador (AD8051/AD8052)

andnbsp;

APLICAÇÕES

Filtros ativos

Drivers analógico-digital

Buffer de clock

Vídeo para o consumidor

Câmeras profissionais

Sistemas de imagem CCD

CD/DVD ROMs

andnbsp;

DESCRIÇÃO

O AD8051 (único), AD8052 (duplo) e AD8054 (quad) são amplificadores de feedback de tensão de baixo custo e alta velocidade. Os amplificadores operam com fontes de +3 V, +5 V ou andplusmn;5 V com baixa corrente de alimentação. Eles têm capacidade real de fonte única com uma faixa de tensão de entrada que se estende 200 mV abaixo do trilho negativo e dentro de 1 V do trilho positivo.

Apesar de seu baixo custo, o AD8051/AD8052/AD8054 oferece excelente desempenho geral e versatilidade. A tensão de saída oscila até 25 mV de cada trilho, fornecendo alcance dinâmico máximo de saída com excelente recuperação de sobrecarga.

O AD8051/AD8052/AD8054 são adequados para eletrônicos de vídeo, câmeras, comutadores de vídeo ou qualquer equipamento portátil de alta velocidade. Baixa distorção e rápida estabilização os tornam ideais para aplicações de filtro ativo.

O AD8051/AD8052 no SOIC de 8 pinos, o AD8052 no MSOP, o AD8054 no SOIC de 14 pinos e os pacotes TSSOP de 14 pinos estão disponíveis na faixa de temperatura estendida de andminus;40anddeg;C a +125anddeg;C.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.
