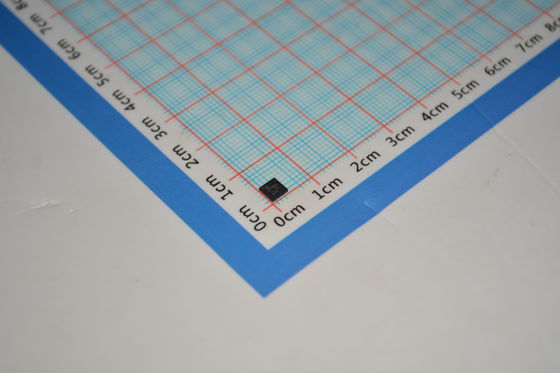

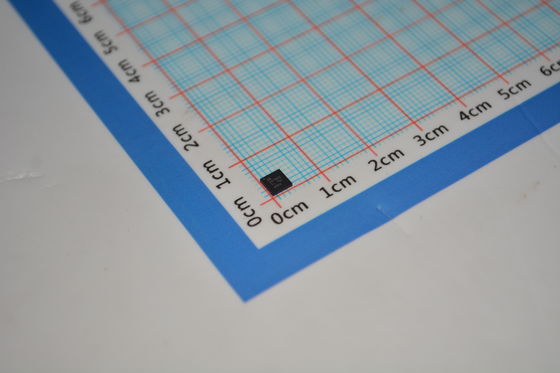

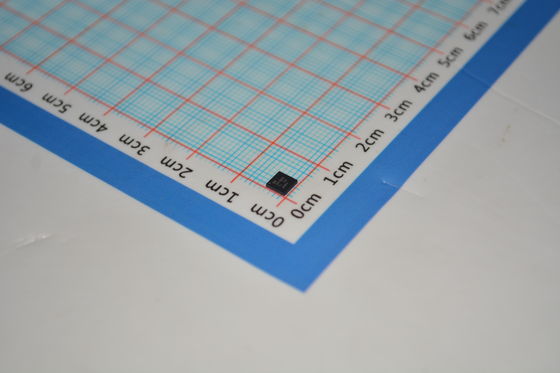

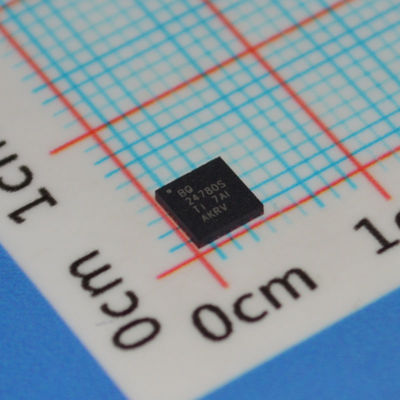

BQ24780SRUYR Carregador de bateria de alta eficiência com controle I2C 7A Carregamento rápido Ampla entrada de 5V-24V Suporte multi-célula Proteção avançada e modo de baixo consumo para dispositivos portáteis

BQ24780SRUYR Carregador de bateria de alta eficiência com controle I2C 7A Carregamento rápido Larga 5V-24V Entrada Suporte multi-célula Proteção avançada e modo de baixa potência para dispositivos portáteis

enbsp

Característicasenbsp

andbull; Controlador de carga industrial inovador com modo de aumento de potência híbrida

Adaptador e bateria fornecem energia ao sistema juntos para Intelandreg; Modo CPU Turbo

Resposta transitória ultra-rápida de 150 e micro s para entrar no modo de reforço

Modo de aumento de potência híbrida de 4,5 a 24 V Sistema

enbsp; enbsp; Carregar 1 a 4 células de bateria de 4,5 a 24 V

andbull; Monitoramento de potência e corrente de alta precisão para aceleração da CPU

Perfil de produto abrangente

e   e – e +mn; 2%Current Monitor Precision

e   e – e +mn; 5% Precisão do Monitor de Potência do Sistema (PMON)

andbull; Seleção automática de fonte de alimentação NMOS a partir de adaptador ou bateria

e   e – ACFETVeloz ligação em 100 emicro; s

andbull; corrente de entrada programável, tensão de carga, limite de corrente de carga e descarga

e   e – e maismn;00,4% Voltagem de carga (passo de 16 mV)

e  e– e+mn;2% Corrente de entrada (128 mA/passo)

e  e– e+mn;2%Corrente de carga (64-mA/passo)

e   e – e +mn; 2% Corrente de descarga (512-mA/passo)

e touro; Alta integração

Função de aprendizagem com bateria

e   e – Bateria Monitor de Presença

Indicador de modo de impulso

Compensação do Loop

Diodo BTST

andbull; Características de segurança aprimoradas para proteção contra sobrevoltagem, proteção contra sobrecorrência, bateria, inductor e proteção contra curto-circuito MOSFET

Andbull; Frequência de comutação: 600 kHz, 800 kHz e 1 MHz

andbull; Controle do sistema em tempo real no pin ILIM para limitar a corrente de carga e descarga

andbull; 0,65 mA Adaptador de Corrente Quiescente em estado de espera para Energy Star

enbsp

Aplicações

andbull; Notebook, Ultrabook, Desmontável e Tablet PC

ebull; Terminal portátil

Equipamentos industriais e médicos

Equipamento portátil

enbsp

Descrição

O dispositivo bq24780S é um carregador de bateria síncrono de alta eficiência, oferecendo baixa contagem de componentes para aplicações de carregamento de bateria multi-química com espaço limitado.

O dispositivo bq24780S suporta o modo de aumento de potência híbrido (anteriormente chamado de "turbo boost mode").Permite que a energia de descarga da bateria para o sistema quando a demanda de energia do sistema é temporariamente superior ao nível de potência máxima do adaptadorPortanto, o adaptador não falha.

O dispositivo bq24780S utiliza duas bombas de carga para acionar separadamente MOSFETs de canal N (ACFET, RBFET e BATFET) para seleção automática da fonte de alimentação do sistema.

Através do SMBus, o microcontrolador de gerenciamento de energia do sistema programa DACs de corrente de entrada, corrente de carga, corrente de descarga e tensão de carga com altas precisões de regulação.

O dispositivo bq24780S monitora a corrente do adaptador (IADP), a corrente de descarga da bateria (IDCHG) e a potência do sistema (PMON) para o host reduzir a velocidade da CPU ou reduzir a potência do sistema quando necessário.
