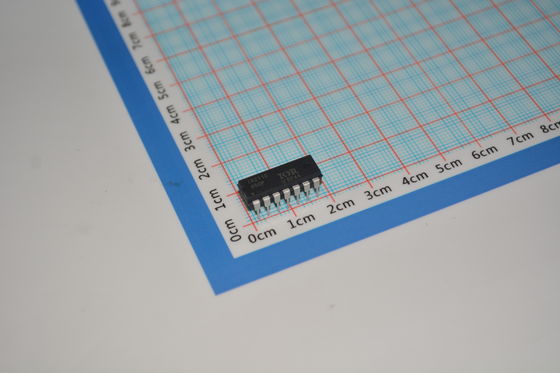

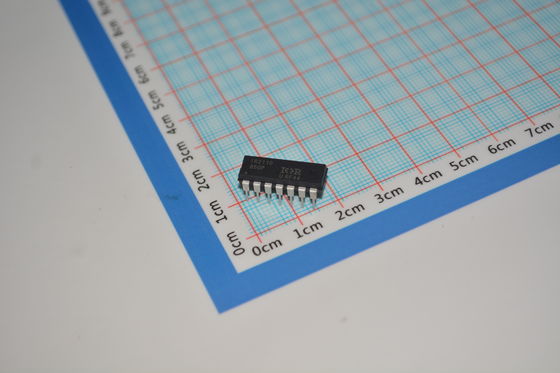

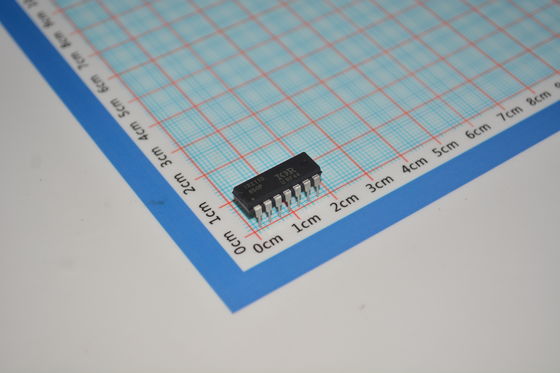

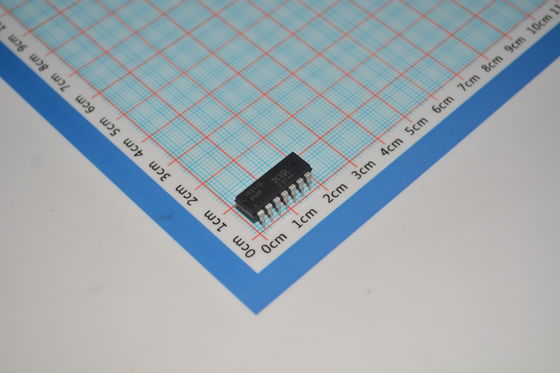

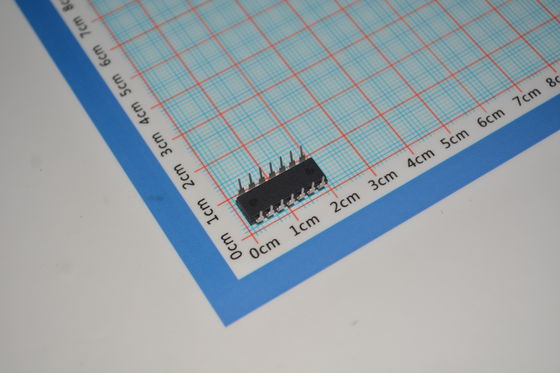

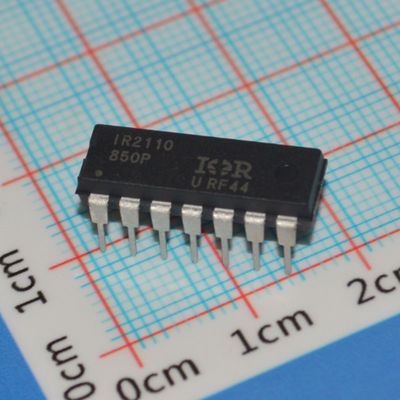

IR2110PBF Driver de Alta/Baixa com Classificação de 600V 2,5A Pico de Saída 10V-20V Alimentação 120ns Comutação Proteção UVLO and Pacote PDIP Compacto

IR2110PBF Condutor lateral alto/baixo com 600V de classificação 2.5A Pico de saída 10V-20V Fornecimento 120ns Switching UVLO Protection and Compact PDIP Package

Características

• Canal flutuante concebido para operação de arranque Totalmente operacional a +500V ou +600V Tolerante à tensão transitória negativa dV/dt Imune

• Faixa de alimentação do motor de porta de 10 a 20 V

• Bloqueio de baixa tensão para ambos os canais

• Compatível com a lógica de 3,3 V Distância de alimentação lógica separada de 3,3 V a 20 V

• Inputs desencadeados por CMOS Schmitt com arranque

• Lógica de desligamento desencadeada por borda ciclo a ciclo

• Retardo de propagação correspondente para ambos os canais

• Resultados em fase com entradas

Aplicações

Sistemas de propulsão motorizada

Dispositivos de motor DC sem escovas (BLDC)

Controladores de servomotores industriais

Circuitos de accionamento de motores de ferramentas eléctricas

Sistemas de conversão de energia

Inversores CC-AC (aplicações solares/UPS)

Fontes de alimentação de alta frequência com modo de comutação (SMPS)

Amplificadores de potência de áudio da classe D

Eletrónica de potência industrial

Circuitos de accionamento de frequência variável

Máquinas de soldar

Equipamento de aquecimento por indução

Novas aplicações energéticas

Dispositivos fotovoltaicos para a entrada dos inversores

Estações de carregamento de veículos elétricos

Conversores de energia eólica

Descrição

O IR2110/IR2113 são motoristas MOSFET e IGBT de alta tensão e alta velocidade com canais de saída referenciados de lado alto e baixo independentes.As tecnologias proprietárias de HVIC e CMOS resistentes a trancas permitem uma construção monolítica robustaAs entradas lógicas são compatíveis com as saídas CMOS ou LSTTL padrão, até 3,3 V. Os drivers de saída possuem um estágio tampão de corrente de alto pulso projetado para condução cruzada mínima do driver.Os atrasos de propagação são combinados para simplificar a utilização em aplicações de alta frequênciaO canal flutuante pode ser usado para conduzir um MOSFET de potência de canal N ou IGBT na configuração lateral alta que opera até 500 ou 600 volts.

Informações

Desenho
