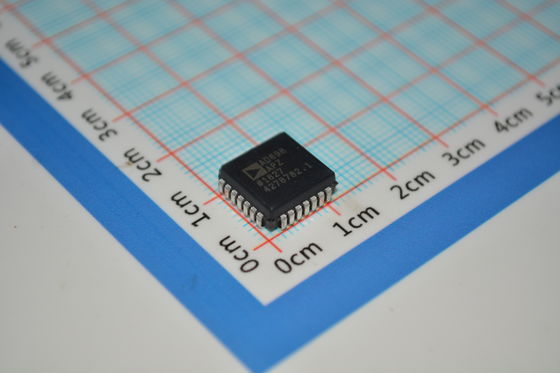

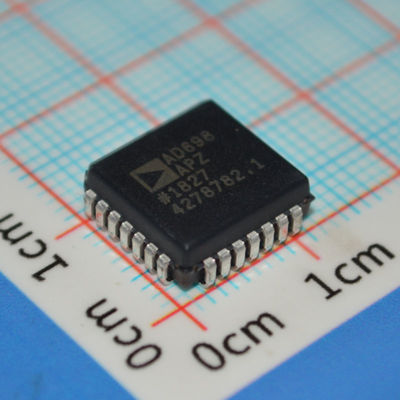

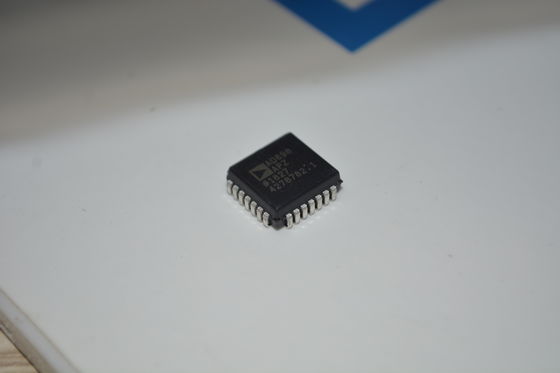

AD698APZ Condicionador de sinal LVDT ±12V a ±15V Operação 20kHz Largura de banda 0,25% Linearidade Fornecimento único / duplo Intervalo de temperatura industrial para detecção de posição e controle de movimento

AD698APZ Condicionador de Sinal LVDT eplusmn;12V a eplusmn;15V Operação Largura de Banda de 20kHz 0,25% Linearidade Fonte de Alimentação Simples/Dupla Faixa de Temperatura Industrial para Detecção de Posição eamp; Controle de Movimento

andnbsp;

CARACTERÍSTICAS

Solução de Chip Único, Contém Oscilador Interno e Referência de Tensão

Nenhum Ajuste Necessário

Interface com Meia-Ponte, LVDT de 4 Fios

Saída DC Proporcional à Posição

Faixa de Frequência de 20 Hz a 20 kHz

Saída Unipolar ou Bipolar

Também Decodificará Sinais de Ponte AC

Desempenho Excepcional

andnbsp; Linearidade: 0,05%

andnbsp; Tensão de Saída: 11 V

andnbsp; Deriva de Ganho: 20 ppm/C (típico)

andnbsp; Deriva de Offset: 5 ppm/C (típico)

andnbsp;

APLICAÇÕES

A maioria das aplicações para o AD598 também pode ser implementada com o AD698. Consulte as aplicações escritas para o AD598 para uma explicação detalhada.

Consulte a ficha de dados do AD598 para:

andndash; Balança de Anel de Prova

andndash; Operação Síncrona de Vários LVDTs

andndash; Circuito de Posição para Frequência de Alta Resolução

Este circuito pode ser usado para pontes resistivas, como extensômetros, ou para pontes indutivas ou capacitivas que são comumente usadas para sensores de pressão ou fluxo. As saídas de sinal de baixo nível desses sensores são suscetíveis a ruído e interferência e são bons candidatos para técnicas de processamento de sinal ac.

andnbsp;

DESCRIÇÃO

O AD698 é um subsistema completo e monolítico de condicionamento de sinal de Transformador Diferencial Linear Variável (LVDT). Ele é usado em conjunto com LVDTs para converter a posição mecânica do transdutor em uma tensão dc unipolar ou bipolar com um alto grau de precisão e repetibilidade. Todas as funções do circuito estão incluídas no chip. Com a adição de alguns componentes passivos externos para definir a frequência e o ganho, o AD698 converte a saída bruta do LVDT em um sinal dc escalonado. O dispositivo operará com LVDTs de meia-ponte, LVDTs conectados na configuração oposta em série (4 fios) e RVDTs.

O AD698 contém um oscilador de onda senoidal de baixa distorção para acionar o primário do LVDT. Dois canais de demodulação síncrona do AD698 são usados para detectar a amplitude primária e secundária. A peça divide a saída do secundário pela amplitude do primário e multiplica por um fator de escala. Isso elimina erros de fator de escala devido à deriva na amplitude da unidade primária, melhorando o desempenho e a estabilidade da temperatura.

O AD698 usa uma arquitetura ratiométrica exclusiva para eliminar várias das desvantagens associadas às abordagens tradicionais para a interface LVDT. Os benefícios deste novo circuito são: nenhum ajuste é necessário; a estabilidade da temperatura é aprimorada; e a intercambialidade do transdutor é aprimorada.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
