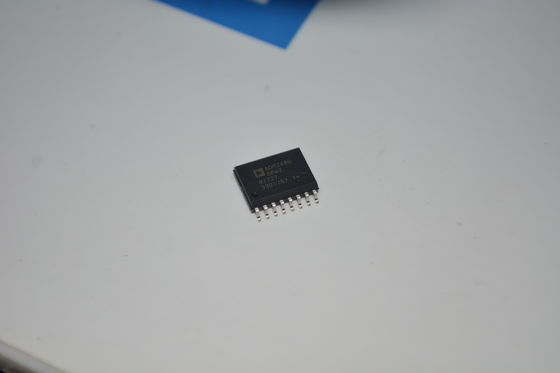

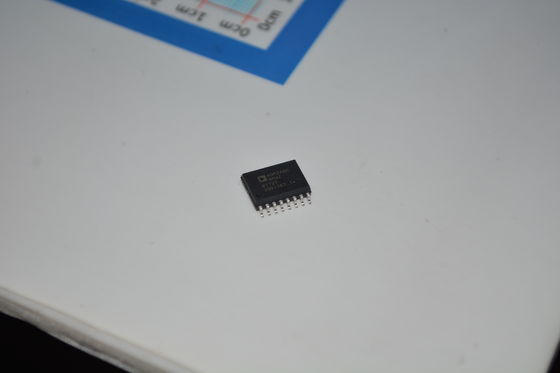

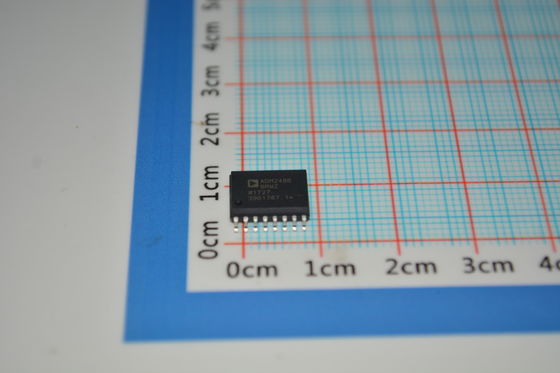

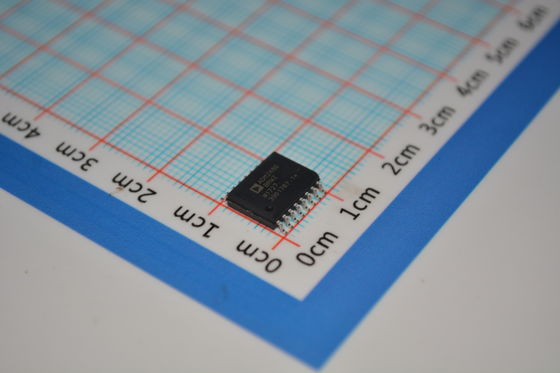

Transceptor RS-485 Isolado ADM2486BRWZ 500kbps 2.5kV Isolamento ±15kV ESD 3V/5V Lógica Alta CMR Temperatura Industrial para PLC/Controle de Motor

ADM2486BRWZ Transceptor RS-485 Isolado 500kbps 2.5kV Isolamento andplusmn;15kV ESD 3V/5V Lógica High CMR Industrial Temp para PLC/Controle de Motor

andnbsp;

CARACTERÍSTICAS

► Transceptor RS-485 isolado half-duplex

► Compatível com PROFIBUSandreg;

► Compatível com ANSI EIA/TIA 485-A e ISO 8482: 1987(E)

► Taxa de dados de 20 Mbps

► Operação de 5 V ou 3 V (VDD1)

► Alta imunidade a transientes em modo comum: >25 kV/andmu;s

► Saída de status DE isolada

► Design à prova de falhas de circuito aberto do receptor

► Proteção de desligamento térmico

► 50 nós no barramento

► Aprovações de segurança e regulamentares

► UL 1577

► VISO = 2500 V rms por 1 minuto

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V pico

► Faixa de temperatura de operação: andminus;40anddeg;C a +85anddeg;C

andnbsp;

APLICAÇÕES

► Interfaces RS-485/RS-422 isoladas

► Redes PROFIBUS

► Redes de campo industriais

► Sistemas de transmissão de dados multiponto

andnbsp;

DESCRIÇÃO

O transceptor de barramento diferencial ADM2486 é um componente integrado, galvanicamente isolado, projetado para comunicação de dados bidirecional em linhas de transmissão de barramento multiponto. Ele é projetado para linhas de transmissão balanceadas e está em conformidade com ANSI EIA/TIA-485-A e ISO 8482: 1987(E).

O dispositivo emprega a tecnologia iCouplerandreg; da Analog Devices para combinar um isolador de 3 canais, um driver de linha diferencial de três estados e um receptor de entrada diferencial em um único pacote. O lado lógico do dispositivo é alimentado com uma fonte de 5 V ou 3 V, e o lado do barramento usa uma fonte isolada de 5 V.

O driver ADM2486 possui um recurso de ativação ativa-alta. As saídas diferenciais do driver e as entradas diferenciais do receptor são conectadas internamente para formar uma porta de entrada/saída diferencial que impõe carga mínima no barramento quando o driver está desativado ou quando VDD1 ou VDD2 = 0 V. Também é fornecido um recurso de desativação do receptor ativo-alto Rev. F FEEDBACK DO DOCUMENTO SUPORTE TÉCNICO DIAGRAMA DE BLOCOS FUNCIONAL Figura 1. que faz com que a saída de recepção entre em um estado de alta impedância.

O dispositivo possui recursos de limitação de corrente e desligamento térmico para proteger contra curtos-circuitos de saída e situações em que a disputa de barramento pode causar dissipação de energia excessiva. A peça é totalmente especificada na faixa de temperatura industrial e está disponível em um pacote SOIC de 16 pinos, corpo largo.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

andnbsp;

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
