BQ24296MRGER 2A Carregador de íons de lítio de célula única com 3,9V-6,2V de entrada Regulação térmica de controlo I2C 20V OVP e pacote QFN de 3 mm × 3 mm

BQ24296MRGER Carregador Li-Ion de Célula Única de 2A com Entrada de 3,9V-6,2V, Controle I2C, Regulação Térmica, OVP de 20V e Pacote QFN de 3mm×3mm

Características

• Carregador de 3 A em Modo Switch com 90% de Alta Eficiência

• Carregador compatível com USB de entrada única de 3,9 V a 6,2 V com proteção contra sobretensão de 6,4 V

– Limite de corrente de entrada suporta USB 2.0 e USB 3.0

– Limite de corrente de entrada: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A e 3 A

• USB OTG com saída ajustável de 4,55 V a 5,5 V a 1 A ou 1,5 A

– Inicialização OTG rápida (22 ms típ.)

– Eficiência do modo Boost de 5 V de 90%

– Proteção contra sobrecorrente em modo Hiccup com ±15% de precisão

• Gerenciamento de caminho de energia Narrow VDC (NVDC)

– Sistema instantâneo ligado sem bateria ou bateria profundamente descarregada

– Operação de diodo ideal no modo de suplemento de bateria

• Frequência de comutação de 1,5 MHz para indutor de baixo perfil de 1,2 mm

• Porta I2C para desempenho ideal do sistema e relatório de status

• Carregamento autônomo da bateria com ou sem gerenciamento do host

– Habilitação do carregamento da bateria

– Pré-condicionamento do carregamento da bateria

– Término e recarga do carregamento

• Alta precisão

– Regulação da tensão de carregamento de ±0,5%

– Regulação da corrente de carregamento de ±7%

– Regulação da corrente de entrada de ±7,5%

– Regulação da tensão de saída no modo Boost USB OTG de ±3%

• Alta integração

– Gerenciamento do caminho de energia

– MOSFETs de comutação síncrona

– Detecção de corrente integrada

– Diodo bootstrap

– Compensação de loop interna

• Segurança

– Detecção da temperatura da bateria para carregamento e descarga no modo OTG

– Temporizador de segurança de carregamento da bateria

– Regulação térmica e desligamento térmico

– Proteção contra sobretensão de entrada e do sistema

– Proteção contra sobrecorrente do MOSFET

• Saídas de status de carregamento para LED ou processador host

• Capacidade de rastreamento de potência máxima por regulação da tensão de entrada

• Corrente de fuga da bateria baixa de 20 µA e suporte ao modo de envio

• Pacote VQFN-24 de 4 mm x 4 mm

Aplicações

• Tablet PC, Smartphone, Dispositivos de Internet

• Alto-falante de áudio portátil

Descrição

O bq24296M é um dispositivo de gerenciamento de carregamento de bateria em modo switch e gerenciamento de caminho de energia do sistema altamente integrado para bateria de 1 célula Li-Ion e Li-polímero em uma ampla gama de aplicações de smartphones e tablets. Seu caminho de energia de baixa impedância otimiza a eficiência da operação em modo switch, reduz o tempo de carregamento da bateria e prolonga a vida útil da bateria durante a fase de descarga. A interface serial I2C com configurações de carregamento e sistema torna o dispositivo uma solução verdadeiramente flexível.

INFORMAÇÕES

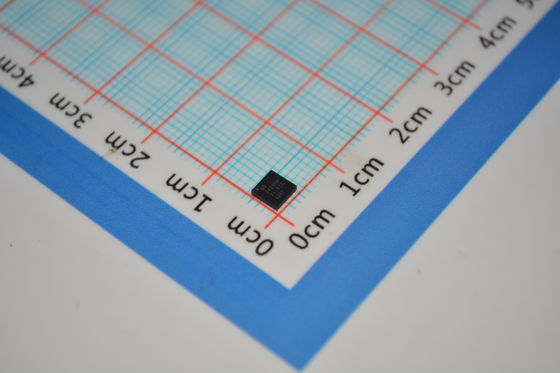

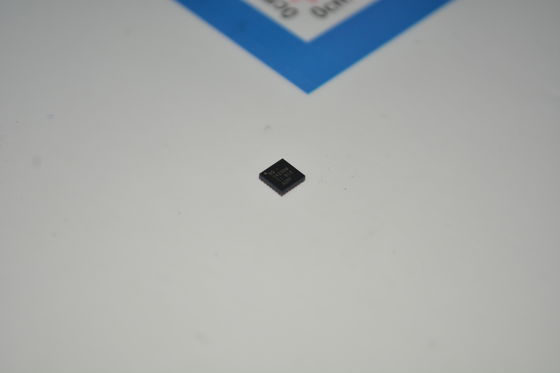

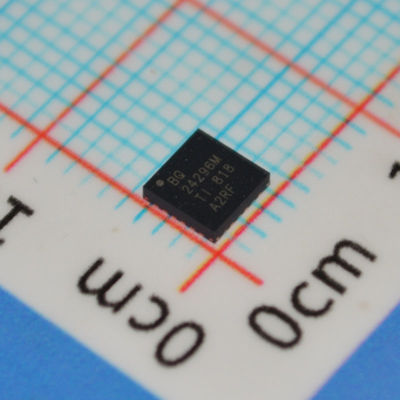

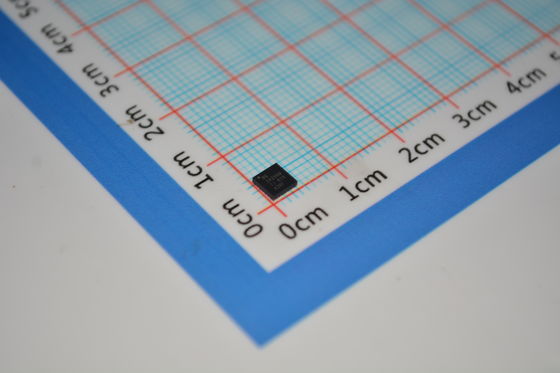

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
