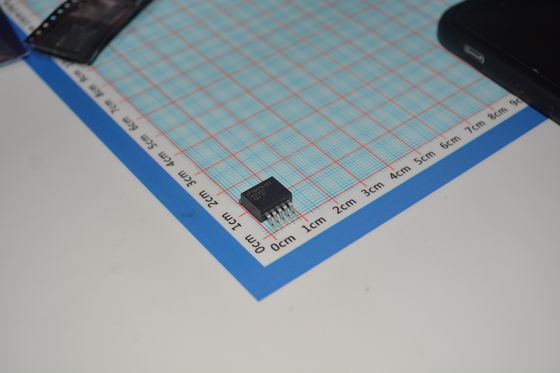

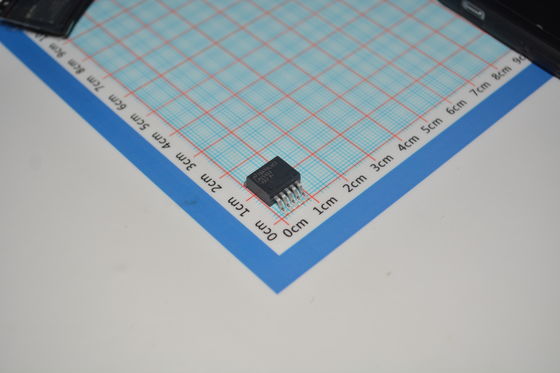

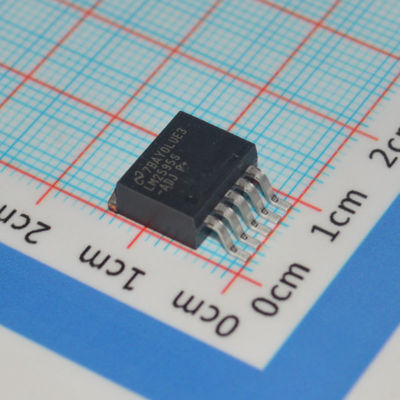

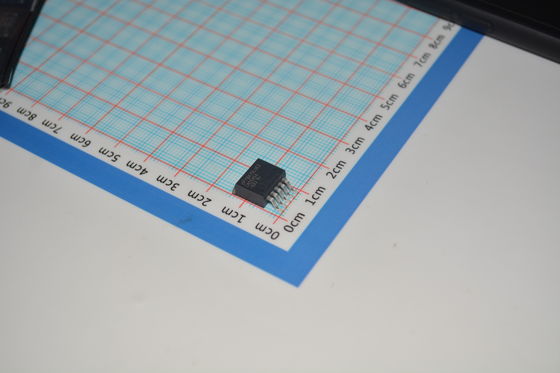

Conversor Buck LM2595S-ADJ Ajustável 1.23V-37V Saída 3A Carga 150kHz Frequência 75% Eficiência Proteção Térmica Baixa Queda Ampla Entrada 4.5V-40V Compacto Pacote TO-263

Conversor Buck LM2595S-ADJ Ajustável 1.23V-37V Saída 3A Carga 150kHz Frequência 75% Eficiência Proteção Térmica Baixa Queda Ampla 4.5V-40V Entrada Pacote Compacto TO-263

andnbsp;

Características

andbull; Versões de Saída 3.3-V, 5-V, 12-V e Ajustável

andbull; Faixa de Tensão de Saída da Versão Ajustável, 1.2 V a 37 V andplusmn;4% Máximo Sobre Condições de Linha e Carga

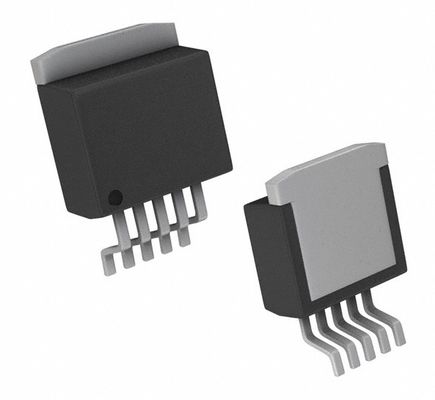

andbull; Disponível em Pacotes de Montagem em Superfície TO-220 e TO-263

andbull; Corrente de Carga de Saída de 1-A Garantida

andbull; Faixa de Tensão de Entrada de Até 40 V

andbull; Requer Apenas 4 Componentes Externos

andbull; Excelentes Especificações de Regulação de Linha e Carga

andbull; Oscilador Interno de Frequência Fixa de 150 kHz

andbull; Capacidade de Desligamento TTL

andbull; Modo de Espera de Baixa Potência, IQ, Tipicamente 85 andmu;A

andbull; Alta Eficiência

andbull; Usa Indutores Padrão Facilmente Disponíveis

andbull; Desligamento Térmico e Proteção de Limite de Corrente

andnbsp;

Aplicações

andbull; Regulador Step-Down (Buck) Simples de Alta Eficiência

andbull; Pré-regulador Eficiente para Reguladores Lineares

andbull; Reguladores de Comutação On-Card

andbull; Conversor Positivo-para-Negativo

andnbsp;

Descrição

A série LM2595 de reguladores são circuitos integrados monolíticos que fornecem todas as funções ativas para um regulador de comutação step-down (buck), capaz de acionar uma carga de 1-A com excelente regulação de linha e carga. Esses dispositivos estão disponíveis em tensões de saída fixas de 3.3 V, 5 V, 12 V e uma versão de saída ajustável.

Requerendo um número mínimo de componentes externos, esses reguladores são simples de usar e incluem compensação de frequência interna e um oscilador de frequência fixa.

A série LM2595 opera a uma frequência de comutação de 150 kHz, permitindo assim componentes de filtro de tamanho menor do que o necessário com reguladores de comutação de frequência mais baixa. Disponível em um pacote TO-220 padrão de 5 pinos com várias opções de dobra de chumbo diferentes e um pacote de montagem em superfície TO-263 de 5 pinos. Tipicamente, para tensões de saída inferiores a 12 V e temperaturas ambiente inferiores a 50anddeg;C, nenhum dissipador de calor é necessário.
