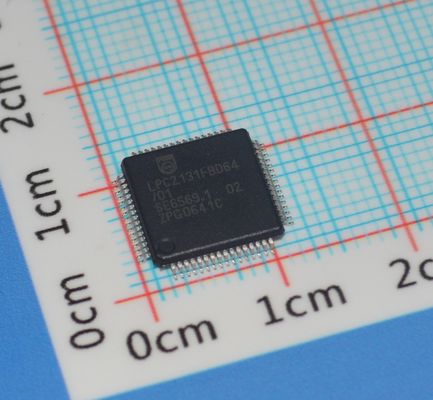

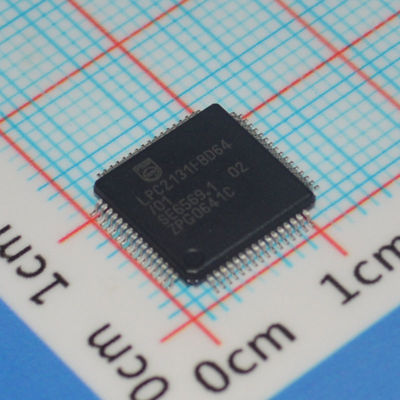

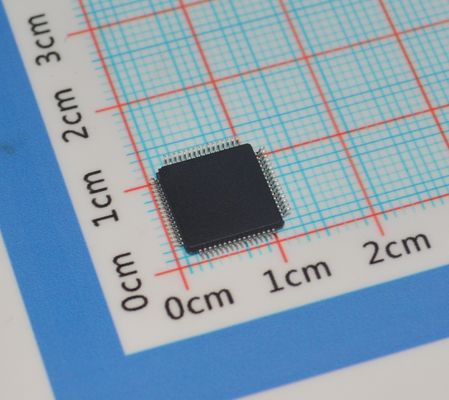

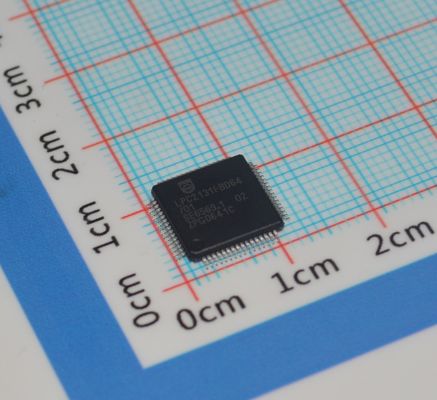

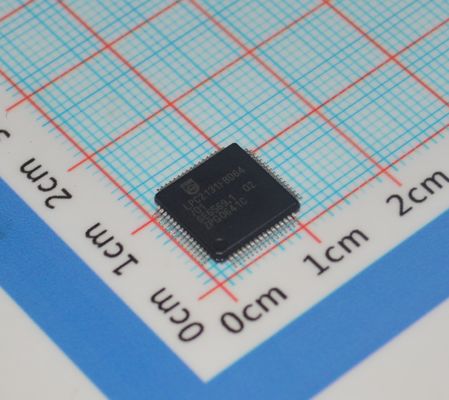

LPC2131FBD64/01,15 ARM7 MCU 32 bits RISC Core 64KB Flash 16KB RAM 60MHz Velocidade USB 2.0 2x UART 64-LQFP -40°C a +85°C Grau industrial

LPC2131FBD64/01,15 ARM7 MCU 32 bits RISC Core 64KB Flash 16KB RAM 60MHz Velocidade USB 2.0 2x UART 64-LQFP -40°C a +85°C Grau industrial

Características e benefícios

2.1 Melhorias introduzidas pelos dispositivos LPC213x/01

As portas GPIO rápidas permitem a troca de pin de porta até 3,5 vezes mais rápido do que o LPC213x original.

Os registos de resultados dedicados para os ADCs reduzem os custos de interrupção.

O UART0/1 inclui gerador de taxa de baud fracionário, capacidades de auto-limitamento e controle de fluxo de aperto de mão totalmente implementado no hardware.

O controlo adicional da BOD permite reduzir ainda mais o consumo de energia.

2.2 Principais características comuns dos LPC213x e dos LPC213x/01

Microcontrolador ARM7TDMI-S de 16/32 bits num pequeno pacote LQFP64 ou HVQFN64.

¢ 8/16/32 kB de RAM estática no chip e 32/64/128/256/512 kB de memória de programa flash no chip. A interface/acelerador de 128 bits permite uma operação de alta velocidade de 60 MHz.

O sistema de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de programação de

As interfaces EmbeddedICE RT e Embedded Trace oferecem depuração em tempo real com o software RealMonitor no chip e rastreamento de alta velocidade da execução de instruções.

Um (LPC2131/32) ou dois (LPC2134/36/38) ADCs de 8 canais de 10 bits fornecem um total de até 16 entradas analógicas, com tempos de conversão tão baixos quanto 2.44

¢s por canal.

O DAC de 10 bits único fornece uma saída analógica variável (LPC2132/34/36/38).

- Dois temporizadores de 32 bits/contadores de eventos externos (com quatro canais de captura e quatro canais de comparação cada um), unidade PWM (seis saídas) e vigilante.

¢ Relógio em tempo real com potência independente e entrada de relógio dedicado de 32 kHz.

¢ Multiplas interfaces em série, incluindo dois UART (16C550), dois Fast I2C-bus (400 kbit/s), SPI e SSP com capacidades de buffering e comprimento de dados variável.

¢ Controlador de interrupção vetorial com prioridades e endereços vetoriais configuráveis.

¢ Até 47 pinos de E/S de uso geral tolerantes a 5 V em pequenos pacotes LQFP64 ou HVQFN.

¢ Disponível até nove pinos de interrupção externos sensíveis à borda ou ao nível.

O relógio de CPU máximo de 60 MHz disponível a partir de PLL programável em chip com tempo de fixação de 100 us.

O oscilador integrado no chip funciona com cristal externo na faixa de 1 MHz a 30 MHz e com oscilador externo até 50 MHz.

Os modos de poupança de energia incluem idle e power-down.

Ativar/desativar individualmente as funções periféricas, bem como a redução de escala do relógio periférico para otimização adicional da potência.

¢ Despertar do processador a partir do modo de desligamento via interrupção externa ou BOD.

¢ Chip único de alimentação com circuitos POR e BOD:

¢ Intervalo de tensão de funcionamento do CPU de 3,0 V a 3,6 V (3,3 V ± 10%) com pads de E/S tolerantes a 5 V.

Descrição geral

Ficha de dados do produto Os microcontroladores LPC2131/32/34/36/38 são baseados numa CPU ARM7TDMI-S de 16/32 bits com emulação em tempo real e suporte incorporado ao rastreamento, que combinam o microcontrolador com 32 kB,64 kB, 128 kB, 256 kB e 512 kB de memória flash de alta velocidade incorporada. Uma interface de memória de 128 bits e uma arquitetura de acelerador única permitem a execução de código de 32 bits na taxa de clock máxima.Para aplicações de código de tamanho crítico, o modo Thumb alternativo de 16 bits reduz o código em mais de 30% com penalidades mínimas de desempenho.

Devido ao seu pequeno tamanho e baixo consumo de energia, esses microcontroladores são ideais para aplicações onde a miniaturização é um requisito fundamental, como controle de acesso e ponto de venda.Com uma ampla gama de interfaces de comunicações em série e opções de SRAM no chip de 8 kB, 16 kB e 32 kB, são muito adequados para gateways de comunicação e conversores de protocolo, soft modems, reconhecimento de voz e imagens de baixo nível,fornecendo tanto um grande tamanho de buffer quanto uma alta potência de processamento. Vários temporizadores de 32 bits, ADCs de 8 canais de 10 bits únicos ou duplos, DAC de 10 bits,Os canais PWM e 47 linhas GPIO com até nove pinos de interrupção externos sensíveis à borda ou ao nível tornam esses microcontroladores particularmente adequados para sistemas de controle industrial e médicos.

Informações

Desenho

A nossa vantagem:

• Produtos de alta qualidade --- as nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio, e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipa de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após o pagamento confirmado.

Certifique-se de satisfazer as suas necessidades de todos os tipos de componentes.- Não.
