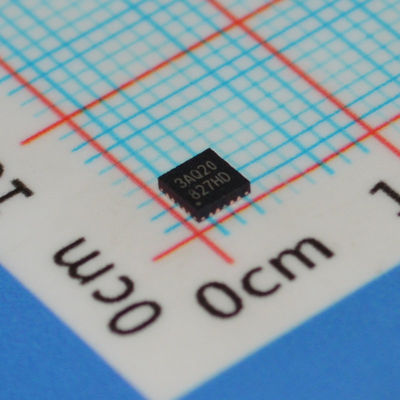

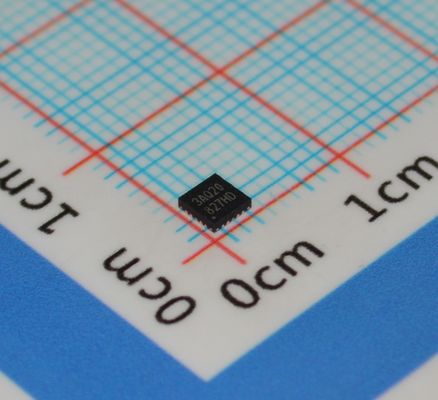

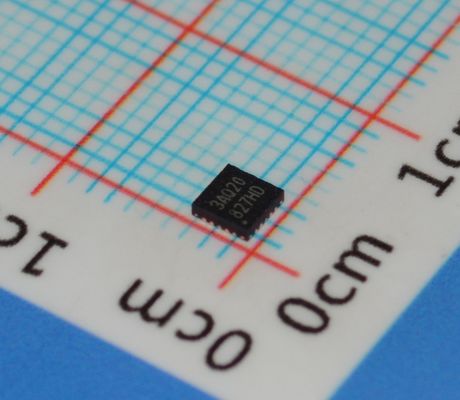

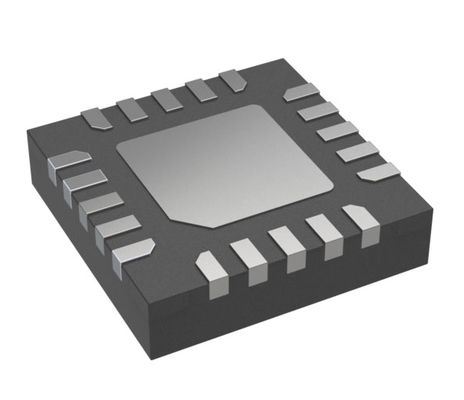

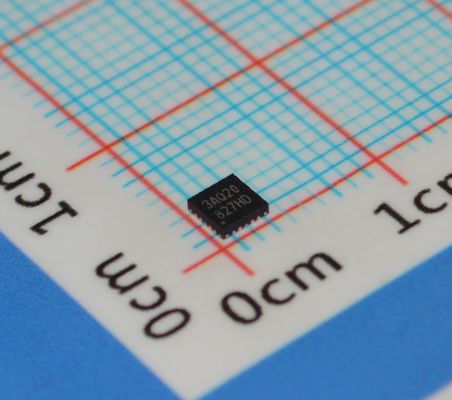

N76E003AQ20 MCU baseado em 8051 de 20MHz com 18KB Flash 1KB SRAM ADC de 12 bits 16 PWM UART/SPI/I²C Operação de 2,4V-5,5V em Pacote TSSOP de 20 pinos

N76E003AQ20 MCU baseado em 8051 de 20MHz com 18KB Flash 1KB SRAM ADC de 12 bits 16 PWM UART/SPI/Iandsup2;C Operação de 2,4V-5,5V em Pacote TSSOP de 20 pinos

andnbsp;

CARACTERÍSTICAS
CPU:
Design totalmente estático microcontrolador CMOS de 8 bits de alto desempenho baseado em 1T 8051.

Conjunto de instruções totalmente compatível com MCS-51.

Capacidade de interrupções de 4 níveis de prioridade.

Duplos Ponteiros de Dados (DPTRs).

Operação:
Tensão de alimentação ampla de 2,4V a 5,5V.

Frequência de operação ampla de até 16 MHz

Grau de temperatura industrial: -40'C a +105℃C

Memória:
Até 18K Bytes de APROM para Código do Usuário.

4K/3K/2K/1K/0K Bytes configuráveis de LDROM, que oferece flexibilidade para o usuário desenvolver Código de Inicialização.

Memória Flash acumulada com páginas de 128 Bytes cada.

Programável no Aplicativo (lAP) embutido.

Bloqueio de código para segurança.
256 Bytes de RAM no chip.

768 Bytes adicionais de RAM auxiliar no chip (XRAM) acessados pela instrução MOVX.

Um Timer 2 de 16 bits com módulo de captura de entrada de três canais e 9 pinos de entrada pode ser selecionado.

Um Timer 3 de 16 bits de recarga automática, que pode ser a fonte de clock de taxa de transmissão de UARTS

Uma interrupção de contador PWM de 16 bits para timer.-
Um Timer Watchdog programável (WDT) com clock de uma fonte interna dedicada de 10 kHz.

Um Timer de Auto-Despertar (WKT) dedicado para despertar auto-temporizado para modos de energia reduzida.
Duas portas UART full-duplex com detecção de erro de quadro e reconhecimento automático de endereço. Pinos TXD e RXD da UART0 intercambiáveis via software.

Uma porta SPl com modos mestre e escravo, até 8 Mbps quando o clock do sistema é de 16 MHz.
Um barramento i'C com modos mestre e escravo, taxa de dados de até 400 kbps.

Três pares, seis canais de saída moduladora de largura de pulso (PWM), 10 pinos de saída podem ser selecionados, resolução de até 16 bits, com diferentes modos e função de Freio de Falha para controle de motor.

Oito canais de interrupção de pino, compartilhados para todas as portas l/0, com configuração variável de detecção de borda/nível.

Um ADC de 12 bits, taxa de conversão de até 500 ksps, hardware acionado e comparação de resultado de conversão facilitando o controle do motor.

Gerenciamento de energia:
Dois modos de energia reduzida: modo inativo e modo de desligamento.

Monitor de energia:
Detecção de subtensão (BOD) com modo de baixa potência disponível, seleção de 4 níveis, opções de interrupção ou reinicialização.

Reinicialização de ligar (POR)

Forte imunidade ESD e EFT.

Ferramentas de Desenvolvimento:
Depurador no Chip (OCD) Nuvoton com ambiente de desenvolvimento KElL"".

Programador no Circuito (lCP) Nuvoton.
Programação no Sistema (ISP) Nuvoton via UART

andnbsp;

Descrição

O N76E003 é um microcontrolador baseado em 8051 de 8 bits de alto desempenho do tipo flash embarcado. O conjunto de instruções é totalmente compatível com o 80C51 padrão e com desempenho aprimorado.

O N76E003 contém até 18K Bytes de Flash principal chamado APROM, no qual reside o conteúdo do Código do Usuário. O Flash N76E003 suporta a função de Programação no Aplicativo (lAP), que permite atualizações de firmware no chip. O lAP também possibilita configurar qualquer bloco de matriz de Código do Usuário para ser usado como armazenamento de dados não volátil, que é escrito por lAP e lido por lAP ou instrução MOVC. Há um Flash adicional chamado LDROM, no qual o Código de Inicialização normalmente reside para realizar a Programação no Sistema (lSP). O tamanho do LDROM é configurável com um máximo de 4K Bytes. Para facilitar a programação e a verificação, o Flash permite ser programado e lido eletronicamente por um Gravador paralelo ou Programação no Circuito (lCP). Uma vez que o código é confirmado, o usuário pode bloquear o código para segurança.

O N76E003 fornece periféricos ricos, incluindo 256 Bytes de SRAM, 768 Bytes de RAM auxiliar (XRAM), Até 18 l/0 de uso geral, dois Timers/Contadores 0/1 de 16 bits, um Timer2 de 16 bits com módulo de captura de entrada de três canais, um Timer Watchdog (wDT), um Timer de Auto-Despertar (WKT), um Timer3 de 16 bits de recarga automática para uso geral ou gerador de taxa de transmissão, duas UARTs com detecção de erro de quadro e reconhecimento automático de endereço, um SPl, um l'C, cinco canais de saída PWM aprimorados, interrupção de pino compartilhada de oito canais para todos os l0 e um ADC de 12 bits. Os periféricos são equipados com 18 fontes com capacidade de interrupção de 4 níveis de prioridade.

O N76E003 é equipado com três fontes de clock e suporta a comutação em tempo real via software. As três fontes de clock incluem entrada de clock externo, oscilador interno de 10 kHz e um oscilador preciso interno de 16 MHz que é ajustado de fábrica para +1% à temperatura ambiente. O N76E003 fornece detecção adicional de monitoramento de energia, como reinicialização de ligar e detecção de subtensão de 4 níveis, que estabiliza a sequência de ligar/desligar para um projeto de sistema de alta confiabilidade.

A operação do microcontrolador N76E003 consome muito pouca energia com dois modos de energia econômicos para reduzir o consumo de energia - modo Inativo e modo de Desligamento, que são selecionáveis por software. O modo Inativo desliga o clock da CPU, mas permite a continuação da operação periférica. O modo de Desligamento interrompe o clock de todo o sistema para o consumo mínimo de energia. O clock do sistema do N76E003 também pode ser reduzido por um divisor de clock de software, o que permite uma flexibilidade entre o desempenho de execução e o consumo de energia.

Com um núcleo de CPU de alto desempenho e periféricos ricos e bem projetados, o N76E003 beneficia para atender a uma aplicação geral, eletrodomésticos ou realização de sistema de controle de motor.
