TLV1117LV25DCYR:2.5V Saída fixa LDO com 1A Corrente de baixa saída (máximo de 1,1V) PSRR alta (65dB) 1% Precisão estável com condensadores cerâmicos Proteção contra sobrecorrência / térmica no pacote SOT-223

TLV1117LV25DCYR:2.5V Saída fixa LDO com 1A Corrente de baixa saída (máximo de 1,1V) PSRR alta (65dB) 1% Precisão estável com condensadores cerâmicos Proteção contra sobrecorrência / térmica no pacote SOT-223

enbsp

Características

e touro; precisão típica: 1,5%

e bull; baixo QI: 100 andmu;A (máximo) e ndash; 500 vezes inferior aos dispositivos 1117 padrão

ebull; VIN: 2 V a 5,5 Vandndash; VIN máximo absoluto: 6 V

andbull; estável com corrente de saída de 0 mA

andbull; baixa saída: 455 mV a 1 A para VOUT = 3,3 V

andbull; PSRR elevado: 65 dB a 1 kHz

e bull; limite mínimo de corrente especificado: 1,1 A

e-bull; estável com condensadores cerâmicos rentáveis:andash; com 0-andOmega; ESR

e-bull; Faixa de temperatura: 40°C a + 125°C

e bull; Desligamento térmico e protecção contra sobrecorrência

andbull; Para a substituição por um dispositivo de entrada com funcionalidade melhorada, ver o TLV761

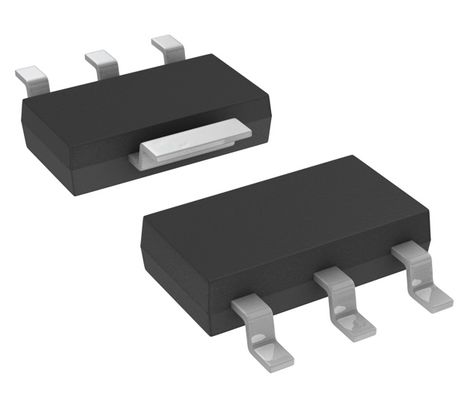

andbull; Disponível num pacote SOT-223

enbsp

Aplicações

ebull; Set-top boxes

Televisores e monitores

e bull; periféricos de computadores, notebooks, placas-mãe

ebull; Modems e outros produtos de comunicação

e bull; Troca de fonte de alimentação após regulação

enbsp

Descrição

O regulador linear de baixa queda (LDO) TLV1117LV é uma versão de baixa tensão de entrada do popular regulador de tensão TLV1117.

O TLV1117LV é um dispositivo extremamente de baixa potência que consome 500 vezes menos corrente de quiescência do que os reguladores de tensão 1117 tradicionais,Fabricação do dispositivo concebido para aplicações que exigem uma corrente de espera muito baixa. O TLV1117LV LDO também é estável com 0 mA de corrente de carga; não há requisito de carga mínima,tornando o dispositivo uma boa escolha para aplicações em que o regulador deve alimentar cargas muito pequenas durante o estado de espera, além de grandes correntes da ordem de 1 A durante o funcionamento normalO TLV1117LV oferece excelente desempenho de linha e carga transitória,que resultam em sub-deslocamentos e ultrapassamentos de magnitude muito pequena da tensão de saída quando a corrente de carga exigida muda de menos de 1 mA para mais de 500 mA.

Um amplificador de falha de banda de precisão fornece uma precisão de 1,5%.Outras características valiosas incluem baixo ruído de saída e baixa tensão de queda.

O dispositivo é internamente compensado para ser estável com capacitores de série de resistência equivalente (ESR) de 0 e Omega.Capacitores econômicos que têm voltagens de desvio mais altas e desratização de temperatura também podem ser usados se desejado.

O TLV1117LV está disponível em um pacote SOT-223.

enbsp

Informações

enbsp

Desenho

A nossa vantagem:

• Produtos de alta qualidade --- as nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio, e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipa de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após o pagamento confirmado.

enbsp

Certifique-se de satisfazer as suas necessidades de todos os tipos de componentes.- Não.


Lista de produtos
Fornecer uma série de componentes eletrônicos, gama completa de semicondutores, componentes ativos e passivos. Podemos ajudá-lo a obter tudo para bom do PCB, em uma palavra, você pode obter uma solução única aqui,


As ofertas incluem:
Circuito integrado, ICs de memória, Diodo, Transistor, Capacitor, Resistor, Varistor, Fuse, Trimmer e Potentiometer, Transformador, Bateria, Cable, Relay, Switch, Connector, Terminal Block,Cristal e amplificadorOscilador, Indutor, Sensor, Transformador, Condutor IGBT, LED, LCD, Convertidor, PCB (Printed Circuit Board),PCBA (PCB Assembly)
