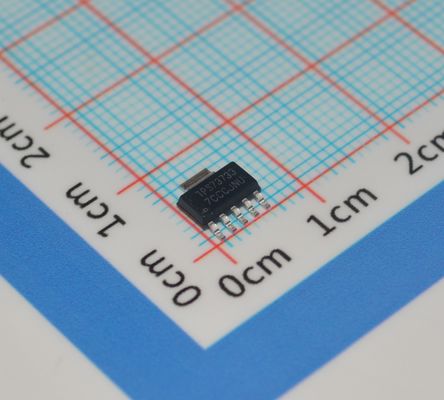

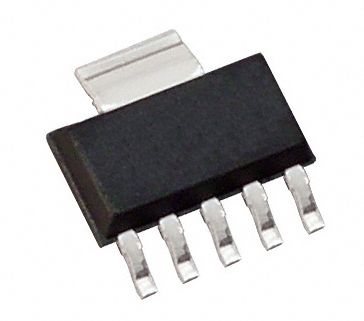

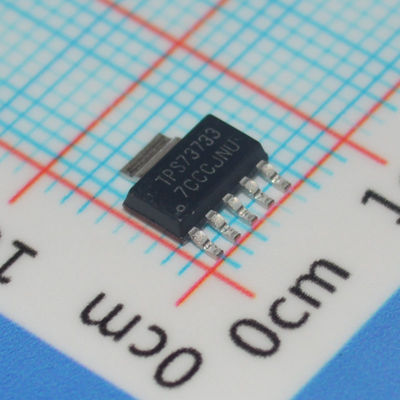

TPS73733DCQ 3,3V 1A LDO de ruído ultrabaixo (30μVRMS) com PSRR alto (75dB) 1% de precisão, baixa queda de tensão (310mV), pino de ativação estável com cerâmica de 1μF, proteção de corrente/térmica em encapsulamento TO-263

TPS73733DCQ 3,3V 1A LDO de ruído ultra baixo (30andmu;VRMS) com PSRR alto (75dB) 1% de precisão, baixa queda de tensão (310mV), pino de ativação estável com capacitor cerâmico de 1andmu;F, proteção de corrente/térmica no pacote TO-263

andnbsp;

Características

andbull; Estável com capacitor de saída cerâmico de 1andmu;F ou maior

andbull; Faixa de tensão de entrada: 2,2V a 5,5V

andbull; Tensão de queda ultra baixa – Silício legado: 130mV típico a 1A – Novo silício: 122mV típico a 1A

andbull; Excelente resposta transitória de carga – mesmo com apenas um capacitor de saída cerâmico de 1andmu;F

andbull; A topologia NMOS oferece baixa corrente de fuga reversa

andbull; Precisão inicial: 1%

andbull; Precisão geral em relação à linha, carga e temperatura – Silício legado: 3% – Novo silício: 1,5%

andbull; Menos de 20nA típicos de IQ no modo de desligamento

andbull; Desligamento térmico e limite de corrente para proteção contra falhas

andbull; Disponível em várias versões de tensão de saída: – Saída ajustável: 1,20V a 5,5V – Saídas personalizadas disponíveis usando programação no nível do pacote de fábrica

andnbsp;

Aplicações

andbull; Regulação ponto a ponto para DSPs, FPGAs e microprocessadores

andbull; Pós-regulação para fontes de alimentação de comutação

andbull; Equipamentos portáteis e alimentados por bateria

andnbsp;

Descrição

O regulador de tensão de baixa queda (LDO) linear TPS737 usa um transistor de passagem NMOS em uma configuração de seguidor de tensão. Essa topologia é relativamente insensível ao valor e ESR do capacitor de saída, permitindo uma ampla variedade de configurações de carga. A resposta transitória de carga é excelente, mesmo com um pequeno capacitor de saída cerâmico de 1andmu;F. A topologia NMOS também permite uma queda de tensão muito baixa.

O TPS737 usa um processo BiCMOS avançado para produzir alta precisão, ao mesmo tempo em que oferece tensões de queda muito baixas e baixa corrente no pino de terra. Os dispositivos que usam o fluxo de fabricação mais recente têm um design atualizado com novo silício na mais recente tecnologia de processo da TI. O consumo de corrente, quando não ativado, é inferior a 20nA e foi projetado para aplicações portáteis. Este dispositivo é protegido por desligamento térmico e limite de corrente de dobra.

Para aplicações que exigem maior precisão de tensão de saída, considere o regulador de tensão de baixa queda de 1A e 1% de precisão geral TPS7A37 da TI.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
