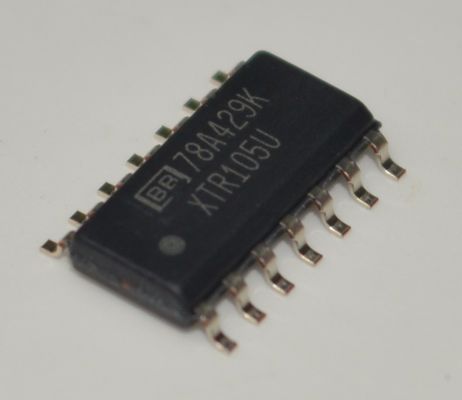

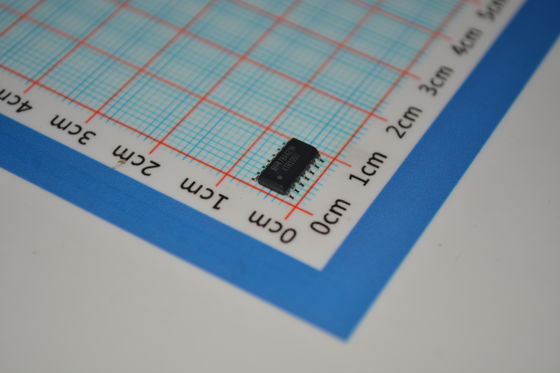

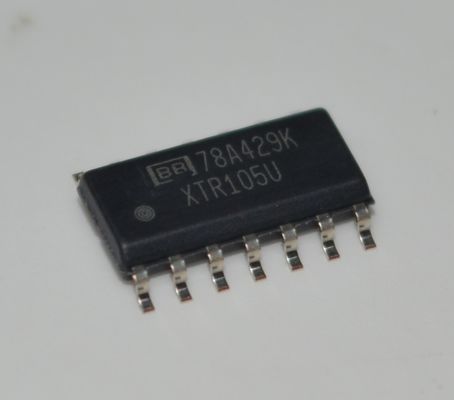

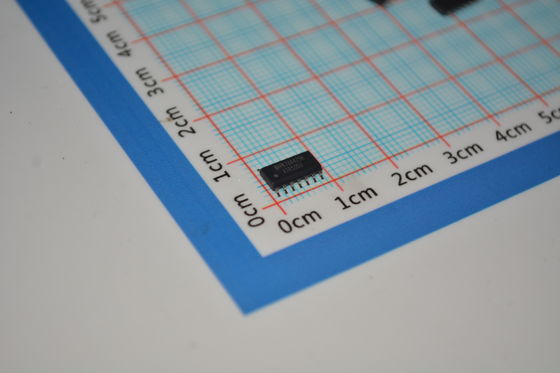

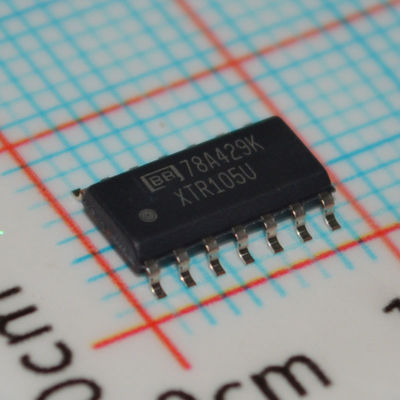

XTR105U Transmissor de corrente de circuito de precisão 4-20mA com linearização de excitação do sensor RTD, operação de 2 fios Regulador de 5V 60V Conformidade 0,1% de precisão e amplo 7.5-36V de suprimento no pacote SO-14

Transmissor de corrente de precisão XTR105U 4-20mA com linearização de excitação do sensor RTD, operação de 2 fios, regulador de 5V, conformidade de 60V, precisão de 0,1% e ampla alimentação de 7,5-36V em pacote SO-14

andnbsp;

Características

andbull; Baixo erro não ajustado

andbull; Duas fontes de corrente de precisão: 800andmicro;A cada

andbull; Linearização

andbull; Operação RTD de 2 ou 3 fios

andbull; Baixa deriva de offset: 0,4andmicro;V/anddeg;C

andbull; Baixo ruído de corrente de saída: 30nAPP

andbull; PSR alto: mínimo de 110dB

andbull; CMR alto: mínimo de 86dB

andbull; Ampla faixa de alimentação: 7,5V a 36V

andbull; Pacotes: DIP-14 e SO-14

andnbsp;

Aplicações

andbull; Transmissor e sensor de campo

andbull; Automação de fábrica

andbull; Compatível com modem HART

andbull; Transdutores de temperatura e pressão

andbull; Controle de processo industrial

andbull; Aquisição remota de dados SCADA

andbull; Loop de corrente de 2 fios, 4-20mA

andbull; Amplificador de tensão para corrente

andnbsp;

Descrição

O XTR105 é um transmissor de corrente monolítico de 4mA a 20mA, de 2 fios, com duas fontes de corrente de precisão. Este dispositivo fornece excitação de corrente completa para sensores de temperatura RTD de platina e pontes, amplificadores de instrumentação e circuitos de saída de corrente em um único circuito integrado.

O circuito de linearização versátil fornece uma correção de 2ª ordem para o RTD, normalmente alcançando uma melhoria de 40:1 na linearidade.

O ganho do amplificador de instrumentação pode ser configurado para uma ampla gama de medições de temperatura ou pressão. O erro total não ajustado do transmissor de corrente completo é baixo o suficiente para permitir o uso sem ajuste em muitas aplicações. Isso inclui deriva de corrente de saída zero, deriva de span e não linearidade. O XTR105 opera em tensões de alimentação de loop de até 7,5V.

O XTR105 está disponível em pacotes de montagem em superfície DIP-14 e SO-14 e é especificado para a faixa de temperatura industrial de andndash;40anddeg;C a +85anddeg;C.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
