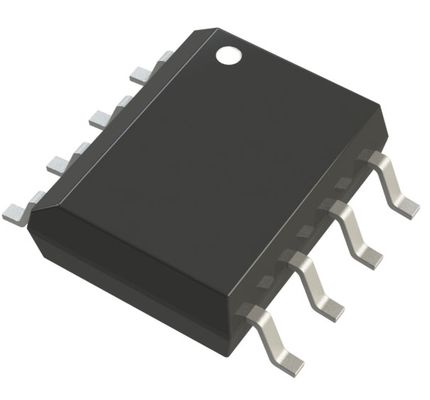

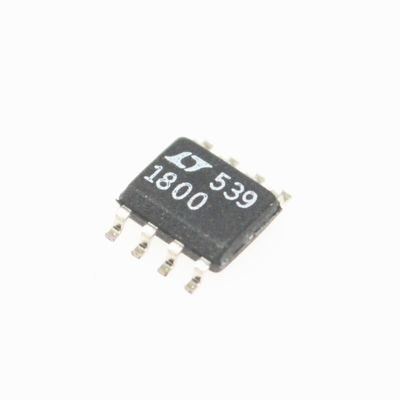

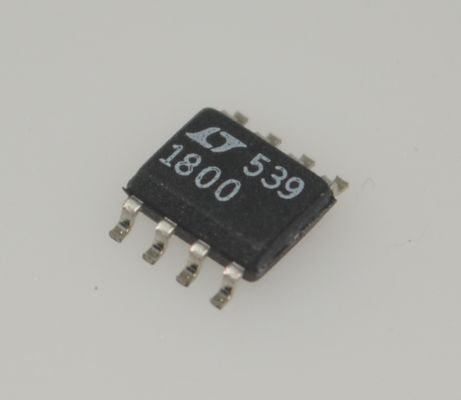

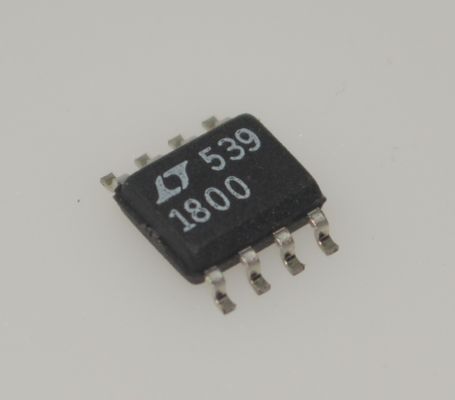

LT1800CS8 Amplificador Operacional de Alta Velocidade 100MHz 400V/µs Taxa de Variação Baixo Offset de 3,5mV Saída Rail-to-Rail Alimentação de 5V a ±5V 7nA IB SOIC-8 Economizador de Espaço para Filtros/Drivers ADC

LT1800CS8 Amplificador Operacional de 100MHz de Alta Velocidade, Taxa de Slew de 400V/µs, Baixo Offset de 3,5mV, Saída Rail-to-Rail, Fonte de Alimentação de 5V a ±5V, IB de 7nA, SOIC-8 Economizador de Espaço para Filtros/Drivers ADC

CARACTERÍSTICAS

n Produto Ganho-Largura de Banda: 80MHz

n Faixa de Modo Comum de Entrada Inclui Ambos os Rails

n Saídas Oscilam Rail-to-Rail

n Baixa Corrente de Repouso: 2mA Máx.

n Tensão de Offset de Entrada: 350µV Máx.

n Corrente de Polarização de Entrada: 250nA Máx.

n Baixo Ruído de Tensão: 8,5nV/√Hz

n Taxa de Slew: 25V/µs

n Rejeição de Modo Comum: 105dB

n Rejeição da Fonte de Alimentação: 97dB

n Ganho de Malha Aberta: 85V/mV

n Faixa de Temperatura de Operação: –40°C a 85°C

n Disponível nos Pacotes SO de 8 Pinos e ThinSOT™ de 5 Pinos (1mm)

APLICAÇÕES

n Processamento de Sinal de Baixa Tensão e Alta Frequência

n Acionamento de Conversores A/D

n Amplificadores Buffer Rail-to-Rail

n Filtros Ativos

n Driver de Linha de Vídeo

DESCRIÇÃO

O LT®1800 é um amplificador operacional de entrada e saída rail-to-rail de baixa potência e alta velocidade com excelente desempenho DC. O LT1800 apresenta corrente de alimentação reduzida, menor tensão de offset de entrada, menor corrente de polarização de entrada e maior ganho DC do que outros dispositivos com largura de banda comparável.

O LT1800 possui uma faixa de entrada que inclui ambos os rails de alimentação e uma saída que oscila dentro de 20mV de qualquer rail de alimentação para maximizar a faixa dinâmica do sinal em aplicações de baixa alimentação.

O LT1800 mantém seu desempenho para fontes de 2,3V a 12,6V e é especificado em fontes de 3V, 5V e ±5V. As entradas podem ser acionadas além das fontes sem danos ou inversão de fase da saída.

O LT1800 está disponível no pacote SO de 8 pinos com a pinagem padrão do amplificador operacional e no pacote TSOT-23 de 5 pinos. Para versões duplas e quádruplas do LT1800, consulte a ficha de dados LT1801/LT1802. O LT1800 pode ser usado como um substituto plug-in para muitos amplificadores operacionais para melhorar a faixa de entrada/saída e o desempenho.

INFORMAÇÕES

Desenho
