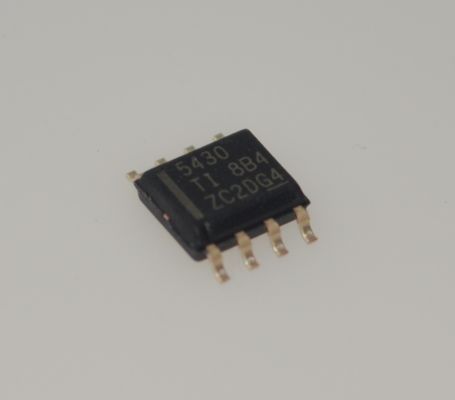

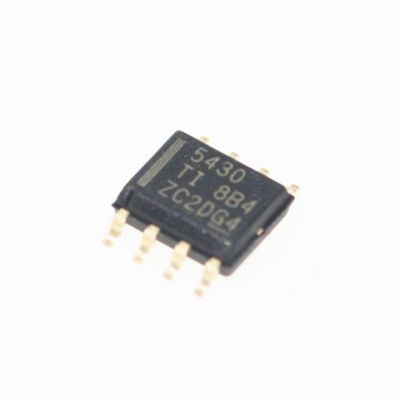

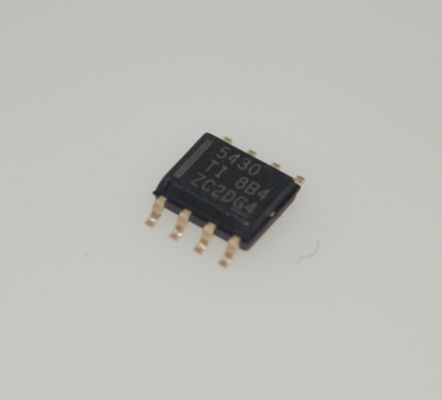

TPS5430DDAR 3A 5,5-36V Conversor Step-Down de Ampla Entrada 500kHz de Comutação Alta Eficiência (Até 95%) Compensação Interna Sinal Power Good Proteção Térmica/UVLO Pacote SOIC-8

TPS5430DDAR 3A 5.5-36V Conversor Step-Down de Ampla Entrada 500kHz Comutação Alta Eficiência (Até 95%) Compensação Interna Sinal Power Good Proteção Térmica/UVLO Pacote SOIC-8

andnbsp;

Características

andbull; Ampla faixa de tensão de entrada:andndash;TPS5430: 5,5V a 36Vandndash;TPS5431: 5,5V a 23V

andbull; Até 3A contínuos (4A de pico) de corrente de saída

andbull; Alta eficiência de até 95% habilitada pelo interruptor MOSFET integrado de 100mΩ

andbull; Ampla faixa de tensão de saída: ajustável até 1,22V com 1,5% de precisão inicial

andbull; A compensação interna minimiza a contagem de peças externas

andbull; Frequência de comutação fixa de 500kHz para tamanho de filtro pequeno

andbull; Regulação de linha e resposta transiente aprimoradas por alimentação de tensão de entrada

andbull; Sistema protegido por limitação de sobrecorrente, proteção contra sobretensão e desligamento térmico

andbull;andndash;40anddeg;C a 125anddeg;C faixa de temperatura de junção operacional

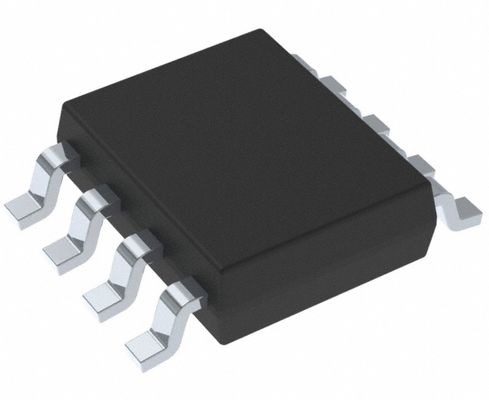

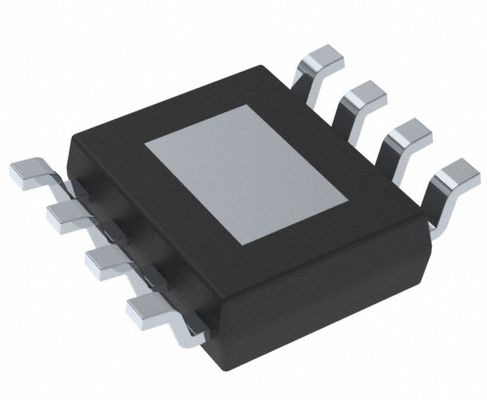

andbull; Disponível em um pequeno pacote de circuito integrado SO PowerPADandtrade; de 8 pinos termicamente aprimorado

andnbsp;

Aplicações

andbull; Consumidor: set-top box, DVD, displays LCD

andbull; Fontes de alimentação de áudio automotivo e industrial

andbull; Carregadores de bateria, fonte de LED de alta potência

andbull; Sistemas de energia distribuída de 12V e 24V

andnbsp;

Descrição

O TPS543x é um conversor PWM de alta corrente de saída que integra um MOSFET de canal N de alta resistência e alta resistência. Incluído no substrato com os recursos listados estão um amplificador de erro de tensão de alto desempenho que fornece precisão de regulação de tensão precisa em condições transitórias; um circuito de bloqueio de subtensão para evitar a inicialização até que a tensão de entrada atinja 5,5V; um circuito de partida lenta definido internamente para limitar as correntes de irrupção; e um circuito de avanço de tensão para melhorar a resposta transiente. Usando o pino ENA, a corrente de alimentação de desligamento é reduzida para 15andmu;A tipicamente. Outras características incluem um habilitador ativo-alto, limitação de sobrecorrente, proteção contra sobretensão e desligamento térmico. Para reduzir a complexidade do projeto e a contagem de componentes externos, o loop de feedback do TPS543x é internamente compensado. O TPS5431 destina-se a operar a partir de trilhos de energia de até 23V. O TPS5430 regula uma ampla variedade de fontes de energia, incluindo barramento de 24V.

O dispositivo TPS543x está disponível em um pacote de circuito integrado SOIC PowerPAD de 8 pinos termicamente aprimorado e fácil de usar. A TI fornece módulos de avaliação e a ferramenta de software Designer para auxiliar na obtenção rápida de projetos de fonte de alimentação de alto desempenho para atender aos ciclos agressivos de desenvolvimento de equipamentos.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
