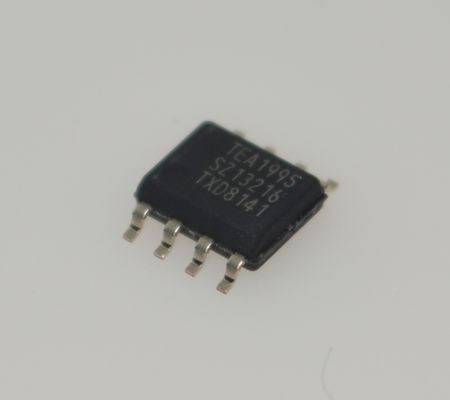

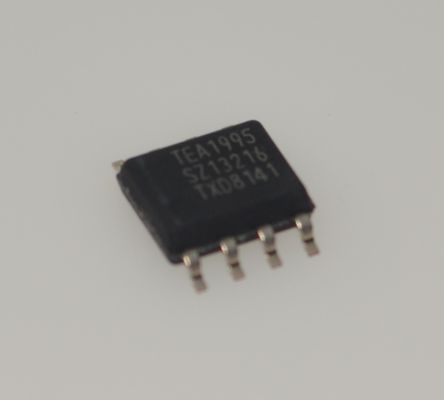

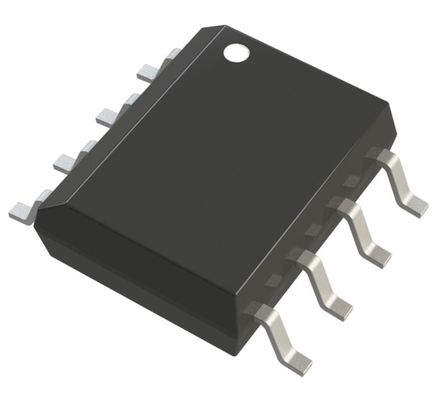

TEA1995T Controlador de Retificador Síncrono para SMPS Alta Eficiência 15µA Inicialização 650µA Operação Modo CCM/DCM/QR 200kHz Máx. Proteção Avançada

TEA1995T Controlador de Retificador Síncrono para SMPS Alta Eficiência 15andmicro;A Inicialização 650andmicro;A Operação CCM/DCM/QR Mode 200kHz Max Proteção Avançada

andnbsp;

Características

2.1 Características de eficiência

andbull; Acionamento de gate adaptável para máxima eficiência em qualquer carga

andbull; Corrente de alimentação em operação de economia de energia abaixo de 200 andmu;A

2.2 Características de aplicação

andbull; Ampla faixa de tensão de alimentação de 4,5 V a 38 V

andbull; Retificação síncrona dupla para ressonância LLC em pacote SO8

andbull; Retificação síncrona para conversores flyback multi-saída

andbull; Suporta operação de 5 V com MOSFETs SR de nível lógico

andbull; Entradas diferenciais para detecção das tensões de dreno e fonte de cada MOSFET SR

2.3 Características de controle

andbull; Controle SR sem tempo mínimo de ativação

andbull; Acionamento de gate adaptável para desligamento rápido no final da condução

andbull; Proteção UnderVoltage LockOut (UVLO) com pull-down de gate ativo

andnbsp;

Aplicações

O TEA1995T destina-se a fontes de alimentação ressonantes. Em tais aplicações, ele pode acionar dois MOSFETs retificadores síncronos externos para a retificação das tensões nos dois enrolamentos secundários do transformador. Esses MOSFETs substituem os diodos. Ele pode ser usado em todas as fontes de alimentação que exigem alta eficiência:

andbull; Adaptadores

andbull; Fontes de alimentação para PC desktop e PC all-in-one

andbull; Fontes de alimentação para televisão

andbull; Fontes de alimentação para servidores

andnbsp;

Descrição

O TEA1995T é o primeiro produto de uma nova geração de circuitos integrados (ICs) controladores de Retificador Síncrono (SR) para fontes de alimentação de modo chaveado. Ele incorpora um método de acionamento de gate adaptável para máxima eficiência em qualquer carga.

O TEA1995T é um CI controlador dedicado para retificação síncrona no lado secundário de conversores ressonantes. Ele possui dois estágios de driver para acionar os MOSFETs SR, que retificam as saídas dos enrolamentos secundários do transformador de derivação central. Os dois estágios de driver de gate possuem suas próprias entradas de detecção e operam independentemente.

O TEA1995T também pode ser usado em conversores flyback multi-saída com o MOSFET SR posicionado no lado inferior.

O TEA1995T é fabricado em um processo Silicon-On-Insulator (SOI).

andnbsp;
