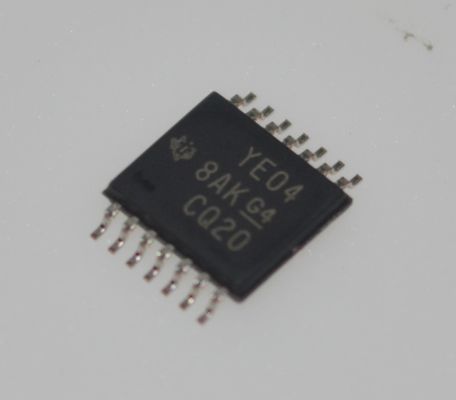

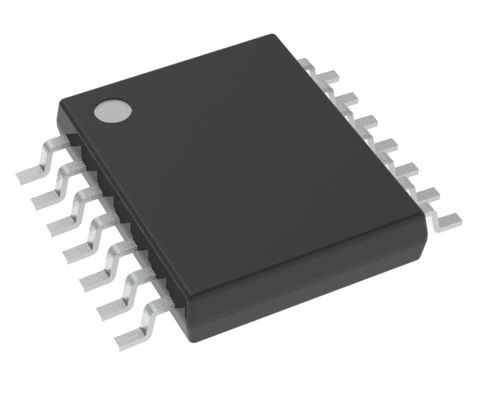

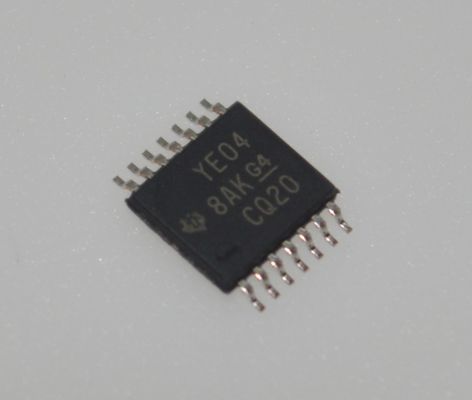

TXB0104PWR Tradutor bidirecional de nível de tensão de 4 bits com características de detecção de direção automática de 1,2 V a 3,6 V nas portas A/B, de 2 V a 5,5 V nas portas VCCA/B de alta taxa de dados e sem sequência de alimentação necessária

TXB0104PWR Tradutor de Nível de Tensão Bidirecional de 4 Bits com Recursos de Detecção Automática de Direção 1,2V a 3,6V nas Portas A/B 2V a 5,5V em VCCA/B Alta Taxa de Dados e Nenhuma Sequência de Alimentação Necessária

Recursos

• 1,2V a 3,6V na porta A e 1,65V a 5,5V na porta B (VCCA ≤ VCCB)

• Recurso de isolamento VCC: se qualquer entrada VCC estiver em GND, todas as saídas estarão em estado de alta impedância

• Circuito de entrada de ativação de saída (OE) referenciado a VCCA

• Baixo consumo de energia, 5µA ICC máximo

• I OFF suporta operação em modo de desligamento parcial

• Desempenho de travamento excede 100mA por JESD 78, Classe II

• Proteção ESD excede JESD 22

  – Porta A:

    • Modelo de Corpo Humano de 2500V (A114-B)

    • Modelo de Dispositivo Carregado de 1500V (C101)

  – Porta B:

    • ±15kV Modelo de Corpo Humano (A114-B)

    • Modelo de Dispositivo Carregado de 1500V (C101)

Aplicações

• Fones de ouvido

• Smartphones

• Tablets

• PC de mesa

Descrição

Este tradutor não inversor de 4 bits TXB0104 usa duas trilhas de alimentação configuráveis separadas. A porta A foi projetada para rastrear VCCA. VCCA aceita qualquer tensão de alimentação de 1,2V a 3,6V. A porta B foi projetada para rastrear VCCB. VCCB aceita qualquer tensão de alimentação de 1,65V a 5,5V. Isso permite a tradução bidirecional universal de baixa tensão entre quaisquer nós de tensão de 1,2V, 1,5V, 1,8V, 2,5V, 3,3V e 5V. VCCA não deve exceder VCCB.

Quando a entrada OE está baixa, todas as saídas são colocadas no estado de alta impedância. Para garantir o estado de alta impedância durante a inicialização ou desligamento, OE deve ser conectado a GND por meio de um resistor pull-down. A capacidade de fornecimento de corrente do driver determina o valor mínimo do resistor.

O dispositivo TXB0104 foi projetado para que o circuito de entrada OE seja alimentado por VCCA.

Este dispositivo é totalmente especificado para aplicações de desligamento parcial usando I OFF. O circuito I OFF desabilita as saídas, o que impede o fluxo reverso de corrente danoso através do dispositivo quando o dispositivo é desligado.

INFORMAÇÕES

Desenho
