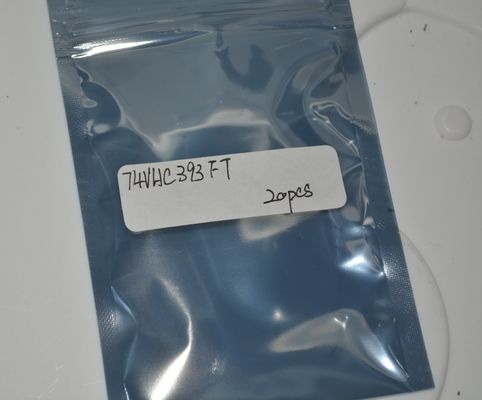

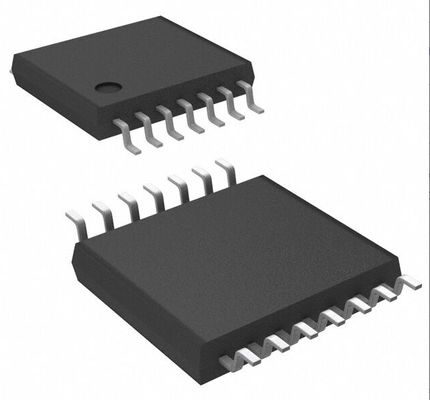

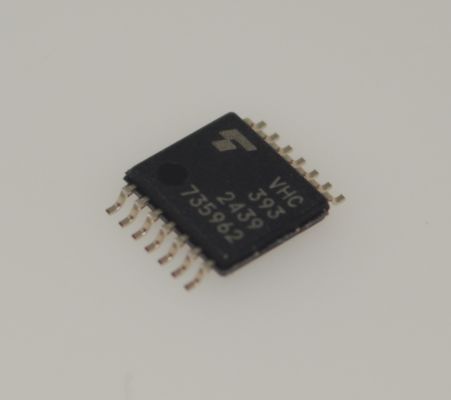

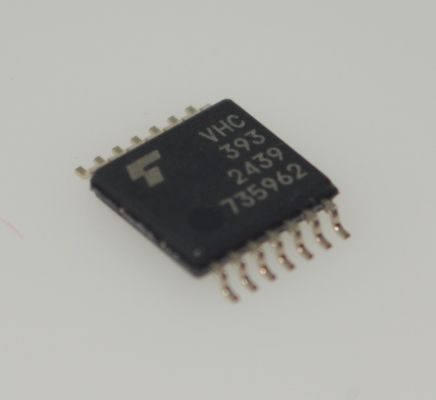

74VHC393FT Contador Binário Duplo de 4 Bits com Operação de 2-5.5V Reset Assíncrono Entradas Tolerantes a 5.5V Saída de 8mA Alta Imunidade a Ruído e Pacote TSSOP-14

74VHC393FT Contador binário duplo de 4 bits com operação de 2-5.5V Reinicialização assíncrona 5.5V-tolerância de entradas 8mA unidade de saída Alta imunidade ao ruído e pacote TSSOP-14

enbsp

Característicasenbsp

AEC-Q100 (Rev. H) (Nota 1)

Ampla gama de temperaturas de funcionamento: Topr = -40 a 125 ′′

Alta velocidade: fMAX = 170 MHz (normal) a VCC = 5,0 V

Baixa dissipação de potência: ICC = 4,0 e micro;A (máximo) a Ta = 25

Alta imunidade ao ruído: VNIH = VNIL = 28 % VCC (min)

A proteção de apagão é fornecida em todas as entradas.

Retardos de propagação equilibrados: tPLH e asimp; tPHL

Ampla gama de tensões de funcionamento: VCC ((opr) = 2,0 V a 5,5 V

Baixo ruído: VOLP = 0,8 V (máximo)

Pin e função compatíveis com a série 74 (74AC/HC/AHC etc.) tipo 393.

enbsp

Aplicações

1. Sistemas digitais de divisão e contagem de frequências
Com a suaContador de ondulação binário duplo de 4 bitsestrutura eReinicialização assíncronafunção, é adequado para:

• Circuitos de divisão de freqüência de relógio(dividindo relógios de alta frequência em sinais de controlo de baixa frequência)

• Contadores de eventos(contagem da linha de produção industrial, medição da velocidade)

• Geração de frequência de base para temporizadores(permitindo um controlo preciso do tempo com MCU)

2Eletrónica de consumo e dispositivos portáteis
Suporte de voltagem larga de 2-5,5 Vecaracterísticas de baixa potênciatorná-lo ideal para:

• Dispositivos domésticos inteligentespara a contagem do ciclo do estado operacional (por exemplo, controlo do interruptor cronometrado)

• Eletrónica de brinquedospara a geração de sequências de efeitos de luz/som (controle de padrão de piscar de LED)

• Controle remotopara estatísticas de prensagem de botões e contagem de espera de baixa potência

3. Controle e automação industrial
Alta imunidade ao ruídoeMotor de saída de 8 mAsuportar ambientes adversos:

• Sistemas PLCpara divisão de frequência do sinal de pulso e controlo de passo

• Encodificador do motorDivisão da frequência do sinal (reduzindo a carga de contagem da MCU)

• Sinais de sensoresContagem da acumulação (sensores de caudal, detecção de deslocamento)

4. Comunicação e Design de Interfaces
5Entradas tolerantes a.5 VSistemas de tensão mista de suporte:

• Interfaces UART/I2Cpara geração de divisão de frequência de taxa de baud

• Sistemas de aquisição de dadospara controlo da frequência de amostragem

• Dispositivos de exibiçãopara divisão de frequência de digitalização (controlo de atualização da matriz LED)

enbsp

Descrição

O 74VHC393FT é um contador binário CMOS 4-BIT avançado de alta velocidade fabricado com tecnologia C2MOS de porta de silício.

Ele atinge a operação de alta velocidade semelhante ao TTL Schottky Bipolar equivalente, mantendo a baixa dissipação de energia CMOS.

Ele contém dois circuitos contadores independentes em um pacote, de modo que a contagem ou divisão de frequência de oito bits binários pode ser alcançada com um IC.

Este dispositivo altera o estado na transição negativa do pulso CK. O contador pode ser redefinido para andquot;0andquot; (QA para QD = andquot;Landquot;) por um máximo na entrada CLR independentemente de outras entradas.

Um circuito de proteção de entrada garante que 0 a 5,5 V possam ser aplicados aos pinos de entrada, independentemente da tensão de alimentação.Este dispositivo pode ser usado para interfaçar sistemas de 5 V a 3 V e dois sistemas de alimentação, como bateria de backup.

Este circuito impede a destruição do dispositivo devido a tensões de alimentação e entrada não correspondentes.

enbsp

Informações

enbsp

Desenho
