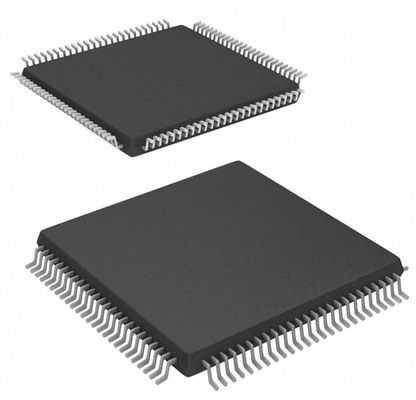

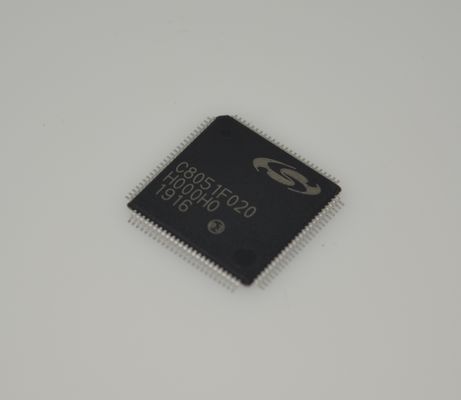

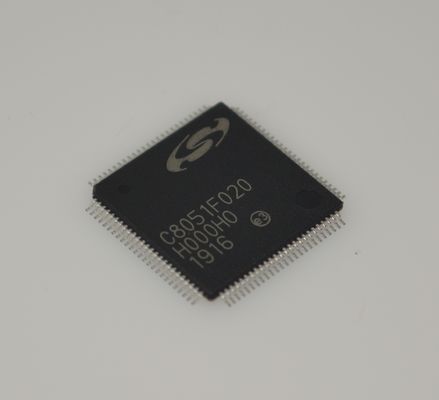

C8051F020-GQR Alta Velocidade 25 MIPS 8052 Core 64KB In-System Flash 4.5KB RAM 12-Bit ADC Dual 12-Bit DACs 64-Pin LQFP Industrial Temp Range Periféricos Extensos Conjunto

C8051F020-GQR Alta velocidade 25 MIPS 8052 Core 64KB Flash In-System 4.5KB RAM ADC de 12 bits DACs duplos de 12 bits 64-Pin LQFP Faixa de temperatura industrial Conjunto de periféricos extensivos

andnbsp;

Características

ADC SAR

andbull;12 bits (C8051F020/1)

andbull;10 bits (C8051F022/3)

andbull; andplusmn; 1 LSB INL

andbull; Taxa de transferência programável de até 100 ksps

andbull; Até 8 entradas externas; Programável como single-ended ou diferencial

andbull; Ganho do amplificador programável: 16, 8, 4, 2, 1, 0,5

andbull; Gerador de interrupção com janela dependente de dados

andbull; Sensor de temperatura integrado (andplusmn; 3anddeg;C)

ADC de 8 bits

andbull; Taxa de transferência programável de até 500 ksps

andbull; 8 entradas externas

andbull; Ganho do amplificador programável: 4, 2, 1, 0,5

Dois DACs de 12 bits

andbull; Pode sincronizar saídas com temporizadores para geração de forma de onda sem jitter

CORE 8051 andmu;C DE ALTA VELOCIDADE

- Arquitetura de instrução pipeline; Executa 70% do conjunto de instruções em 1 ou 2 ciclos de sistema

- Até 25 MIPS de taxa de transferência com

- Relógio de 25 MHz 22 fontes de interrupção vetoriais

andnbsp;

Aplicações

Sistemas de automação e controle industrial

CLPs (Controladores Lógicos Programáveis): Lida com múltiplas entradas/saídas digitais e analógicas, controlando motores e sensores.

Transmissores de sensores: Seu ADC e DAC de 12 bits de alta precisão são ideais para adquirir com precisão sinais de sensores (por exemplo, temperatura, pressão, fluxo)

e convertê-los em sinais de saída padrão (por exemplo, 4andndash;20mA).

Controle de motores: Adequado para controlar motores CC, motores de passo e motores CC sem escovas (BLDC).

Instrumentação industrial: Dispositivos de medição de precisão para aquisição, exibição e processamento de dados.-

Equipamentos de teste e medição

Graças ao seu núcleo de alta velocidade e componentes analógicos de alta precisão, é ideal para:

Placas de aquisição de dados (DAQ)

Instrumentos médicos portáteis

Equipamentos de automação de laboratório

Dispositivos de calibração

Gateways de comunicação e conversores de interface

Suas interfaces de comunicação serial integradas (UART, SPI, SMBus/Iandsup2;C) o tornam uma excelente escolha para ponte de comunicação ou protocolo

conversão, como converter RS-232 para RS-485 ou traduzir entre diferentes protocolos de rede industrial.

Aplicações de consumo/comerciais

Medição inteligente complexa: por exemplo, medidores de eletricidade multifuncionais, medidores de água, medidores de gás.

Eletrodomésticos inteligentes de alta qualidade: Dispositivos que exigem controle avançado e interação do usuário.

andnbsp;

Descrição

Processamento de alto desempenho: A velocidade de 25 MIPS permite algoritmos de controle complexos e tarefas em tempo real.

Integração analógica de alta precisão: O ADC e DAC de 12 bits integrados reduzem a necessidade de componentes externos, melhoram a precisão do sistema e reduzem os custos.

Alto nível de integração: Periféricos ricos no chip (interfaces de comunicação, PWM, comparadores, etc.) permitem a construção de sistemas complexos de chip único, reduzindo o tamanho da PCB e o custo total do sistema.

Confiabilidade de nível industrial: Ampla faixa de temperatura (-45anddeg;C a +85anddeg;C) e 64KB de memória Flash garantem operação estável em ambientes industriais adversos.

andnbsp;

INFORMAÇÃO

andnbsp;

Desenho
