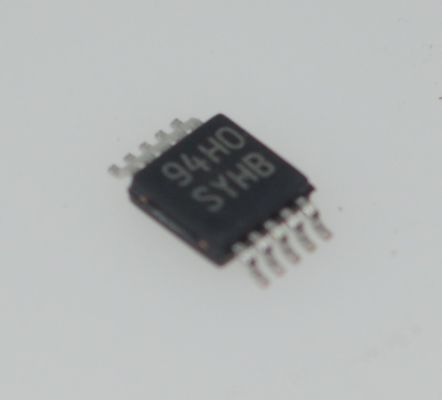

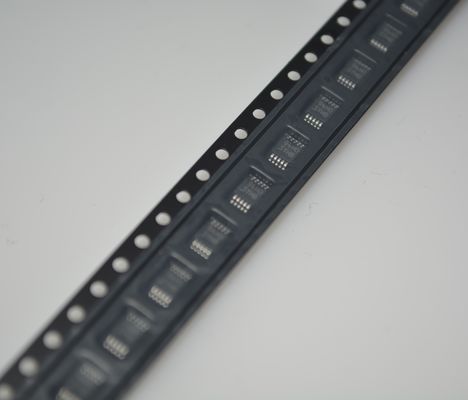

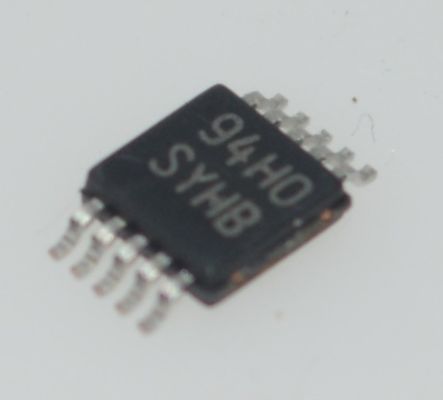

LM3409HVMYX/NOPB Driver LED Buck 6V-75V Entrada Corrente Constante Controle Analógico/PWM Dimming Baixa Queda Alta Eficiência Desligamento Térmico Pacote SOP-8

LM3409HVMYX/NOPB Driver LED Buck 6V-75V Entrada Corrente Constante Controle Analógico/PWM Dimming Baixa Queda Alta Eficiência Desligamento Térmico Pacote SOP-8

andnbsp;

Característicasandnbsp;

andbull; LM3409-Q1 e LM3409HV-Q1 são Produtos de Grau Automotivo: Qualificado AEC-Q100 Grau 1

andbull; 2-Ω, 1-A Acionamento do Gate MOSFET de Pico

andbull; Faixa VIN: 6 V a 42 V (LM3409, LM3409-Q1)

andbull; Faixa VIN: 6 V a 75 V (LM3409HV, LM3409HV Q1)

andbull; Detecção de Corrente Diferencial, Lado Alto

andbull; Limite de Corrente Ciclo a Ciclo

andbull; Nenhuma Compensação do Loop de Controle Necessária

andbull; Faixa de Dimming PWM de 10.000:1

andbull; Faixa de Dimming Analógico de 250:1

andbull; Suporta Capacitores de Saída Totalmente Cerâmicos e Saídas Sem Capacitor

andbull; Desligamento de Baixa Potência e Desligamento Térmico

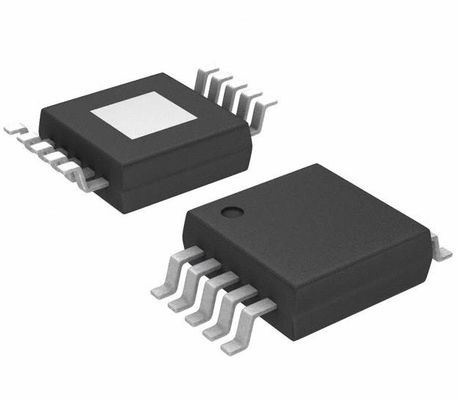

andbull; Pacote HVSSOP de 10 pinos, termicamente aprimorado

andnbsp;

Aplicações

andbull; Driver LED

andbull; Fonte de Corrente Constante

andbull; Iluminação Automotiva

andbull; Iluminação Geral

andnbsp;

Descrição

O LM3409, LM3409-Q1, LM3409HV e LM3409HV-Q1 são controladores MOSFET de canal P (PFET) para reguladores de corrente step-down (buck). Eles oferecem ampla faixa de tensão de entrada, detecção de corrente diferencial do lado alto com baixa tensão de limiar ajustável e função rápida de ativação/desativação de saída e um pacote HVSSOP de 10 pinos, termicamente aprimorado. Esses recursos se combinam para tornar a família de dispositivos LM3409 ideal para uso como fontes de corrente constante para acionar LEDs, onde correntes diretas de até 5 A são facilmente alcançáveis.

Os dispositivos LM3409 usam o controle de tempo desligado constante (COFT) para regular uma corrente constante precisa sem a necessidade de compensação externa do loop de controle. A atenuação analógica e PWM são fáceis de implementar e resultam em uma faixa de atenuação altamente linear com excelentes taxas de contraste alcançáveis. UVLO programável, desligamento de baixa potência e desligamento térmico completam o conjunto de recursos.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
