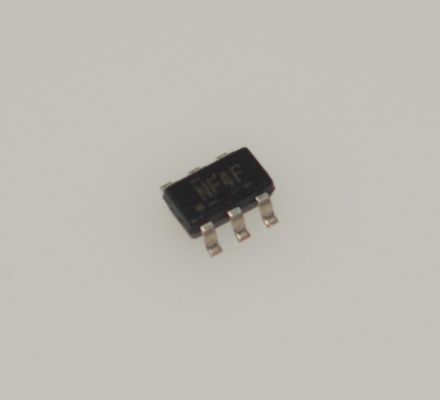

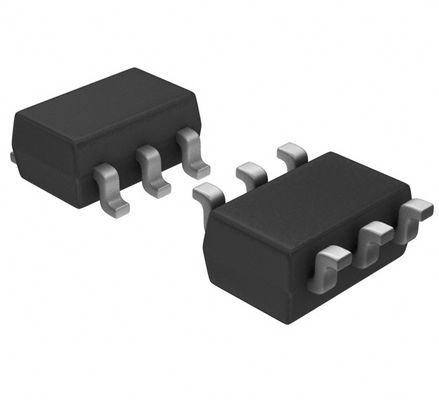

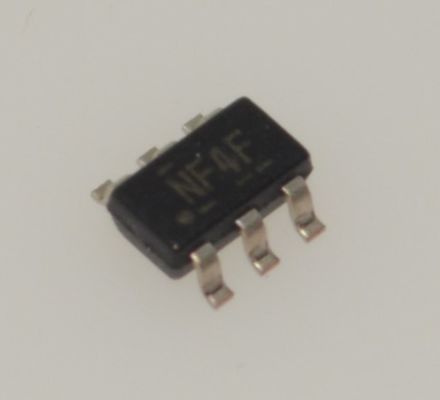

TPS22929DDBVR Load Switch 1.5A Rated Ultra-Low 0.8Ω RON 1.1-5.5V Wide Input Quick Output Discharge (QOD) Low 1μA IQ Tiny SOT-23-5 Package Enable Pin Short-Circuit Protection (Protecção contra curto-circuito)

Interruptor de carga TPS22929DDBVR 1,5A Classificado Ultra-Baixo 0,8andOmega; RON 1,1-5,5V Ampla Entrada Descarga Rápida de Saída (QOD) Baixo 1andmu;A IQ Pacote SOT-23-5 Pequeno Pino de Habilitação Proteção contra Curto-Circuito

andnbsp;

Características

andbull; Interruptor de Carga Único Integrado 1

andbull; Pacote SOT23-6 Pequeno

andbull; Faixa de Tensão de Entrada: 1,4 V a 5,5 V

andbull; Baixa Resistência ON

andnbsp; andndash; rON =115 mandOmega; em VIN = 5 V

andnbsp; andndash; rON =115 mandOmega; em VIN = 3,3 V

andnbsp; andndash; rON =118 mandOmega; em VIN = 2,5 V

andnbsp; andndash; rON =129 mandOmega; em VIN = 1,5 V

andbull; Corrente de Comutação Contínua de 1,8 A (25anddeg;C)

andbull; Entrada de Controle de Baixo Limiar

andbull; Taxa de Variação Controlada

andbull; Bloqueio de Subtensão

andbull; Descarga Rápida de Saída

andbull; Proteção contra Corrente Reversa

andnbsp;

Aplicações

andbull; Equipamentos Industriais Portáteis

andbull; Equipamentos Médicos Portáteis

andbull; Reprodutores de Mídia Portáteis

andbull; Terminal de Ponto de Venda

andbull; Dispositivos GPS

andbull; Câmeras Digitais

andbull; Instrumentação Portátil

andbull; Smartphones

andnbsp;

Descrição

O TPS22929D é um interruptor de carga pequeno e de baixo rON com ativação controlada. O dispositivo contém um MOSFET de canal P que pode operar em uma faixa de tensão de entrada de 1,4 V a 5,5 V. O interruptor é controlado por uma entrada liga/desliga (ON), que é capaz de interagir diretamente com sinais de controle de baixa tensão. O TPS22929D é ativado em nível alto.

O TPS22929D contém um resistor de carga interno de 150-andOmega; para descarga rápida da saída quando o interruptor é desligado. O tempo de subida do dispositivo é controlado internamente para evitar a corrente de irrupção.

O dispositivo TPS22929D fornece funcionalidade de disjuntor, travando o interruptor de alimentação durante situações de tensão reversa. Um comparador de tensão reversa interno desabilita o interruptor de alimentação quando a tensão de saída (VOUT) é acionada acima da entrada (VIN) para interromper rapidamente (10 andmicro;s típicos) o fluxo de corrente em direção ao lado de entrada do interruptor. A corrente reversa está sempre ativa, mesmo quando o interruptor de alimentação está desabilitado. Além disso, a proteção contra bloqueio de subtensão (UVLO) desliga o interruptor se a tensão de entrada for muito baixa.

O TPS22929D está disponível em um pacote SOT23 de 6 pinos pequeno e que economiza espaço e é caracterizado para operação em

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

Nossa vantagem:telefones, PDAs, computadores portáteis

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

andnbsp;

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
