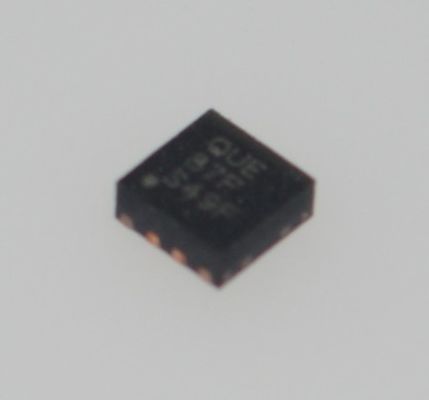

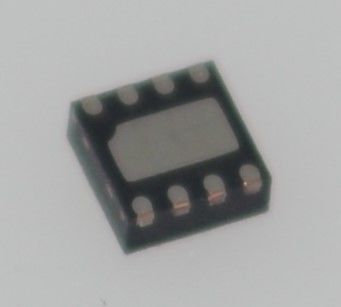

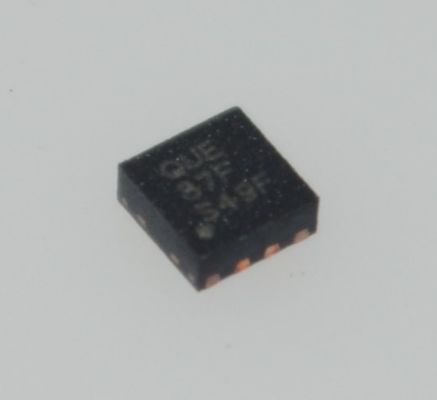

Conversor Step-Down TPS62170DSGR 3-17V Entrada 1.2A Saída Até 95% Eficiência 1.8V a 6V Saída Ajustável 17μA Baixa Corrente de Repouso Modo de Economia de Energia Ciclo de Trabalho de 100% Pacote WSON Pequeno de 2,0x2,0mm

Conversor Step-Down TPS62170DSGR 3-17V Entrada 1.2A Saída Até 95% Eficiência 1.8V a 6V Saída Ajustável 17andmu;A Baixa Corrente de Repouso Modo de Economia de Energia Ciclo de Trabalho de 100% Pacote WSON Pequeno de 2,0x2,0mm

andnbsp;

Características

andbull; Topologia DCS-Controlandtrade;

andbull; Faixa de Tensão de Entrada de 3V a 17V

andbull; Até 500 mA de Corrente de Saída

andbull; Tensão de Saída Ajustável de 0,9V a 6V

andbull; Versões de Tensão de Saída Fixa

andbull; Transição Suave do Modo de Economia de Energia

andbull; Tipicamente 17 andmicro;A de Corrente de Repouso

andbull; Saída Power Good

andbull; Modo de Ciclo de Trabalho de 100%

andbull; Proteção contra Curto-Circuito

andbull; Proteção contra Sobreaquecimento

andbull; Compatível pino a pino com TPS62160 e TPS62125

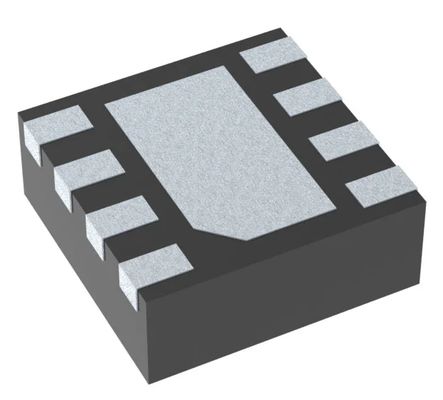

andbull; Disponível em um pacote WSON de 8 pinos de 2 mm andtimes; 2 mm

andnbsp;

Aplicações

andbull; Fontes de alimentação padrão de 12 V

andbull; Fonte de alimentação POL de bateria Li-Ion única ou múltipla

andbull; Substituição de LDO

andbull; Sistemas embarcados

andbull; Câmera digital, vídeo

andbull; PCs portáteis, tablets, modems

andnbsp;

Descrição

A família de dispositivos TPS6217x são conversores DC-DC step-down síncronos fáceis de usar, otimizados para aplicações com alta densidade de potência. Uma alta frequência de comutação de tipicamente 2,25 MHz permite o uso de pequenos indutores e fornece resposta transitória rápida, bem como alta precisão de tensão de saída, pela utilização da topologia DCS-Controlandtrade;.

Com sua ampla faixa de tensão de entrada de 3V a 17 V, os dispositivos são idealmente adequados para sistemas alimentados por uma bateria Li-Ion ou outra bateria, bem como por fontes de alimentação intermediárias de 12 V. Ele suporta até 0,5 A de corrente de saída contínua em tensões de saída entre 0,9 V e 6 V (com modo de ciclo de trabalho de 100%).

O sequenciamento de energia também é possível configurando os pinos de habilitação e power good de dreno aberto.

No modo de economia de energia, os dispositivos mostram uma corrente de repouso de cerca de 17 andmicro;A de VIN. O modo de economia de energia, ativado automaticamente e sem problemas se a carga for pequena, mantém alta eficiência em toda a faixa de carga. No modo de desligamento, o dispositivo é desligado e o consumo de corrente de desligamento é inferior a 2 andmicro;A.

O dispositivo, disponível em versões de tensão de saída ajustável e fixa, é embalado em um pacote WSON de 8 pinos de 2 mm andtimes; 2 mm (DSG).

andnbsp;
