ADS8363SRHBR ADC Resolução de 16 bits Taxa de transferência de 500kSPS Amostragem simultânea de 6 canais Baixa potência (85mW) Interface paralela Entrada bipolar ±2,5V Referência interna Pacote QFP de 64 pinos

ADS8363SRHBR ADC Resolução de 16 bits 500kSPS Throughput 6 canais Amostragem Simultânea Baixa Potência (85mW) Interface Paralela e ±2,5V Entrada Bipolar Referência Interna Pacote QFP de 64 pinos

Características

• Oito entradas pseudo ou quatro totalmente diferenciais

• Amostragem simultânea de dois canais

• Excelente desempenho AC:

  – SNR:

    93 dB (ADS8363)

    85 dB (ADS7263)

    73 dB (ADS7223)

  – THD:

    –98 dB (ADS8363)

    –92 dB (ADS7263)

    –86 dB (ADS7223)

• Referência de 2,5 V dupla programável e com buffer permite:

  – Duas configurações diferentes de faixa de tensão de entrada

  – Implementação PGA de dois níveis

• Sequenciador automático programável

• Armazenamento de dados integrado (até 4 por canal) para aplicações de sobreamostragem

• Contador de 2 bits para aplicações de segurança

• Totalmente especificado na faixa de temperatura industrial estendida: –40°C a +125°C

Aplicações

• Controle de motor: medição de corrente e posição, incluindo aplicações de segurança

• Medição da qualidade da energia

• Controle de energia trifásica

• Controladores lógicos programáveis

• Automação industrial

• Relés de proteção

Descrição

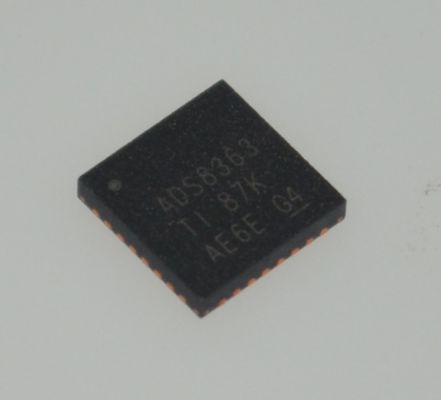

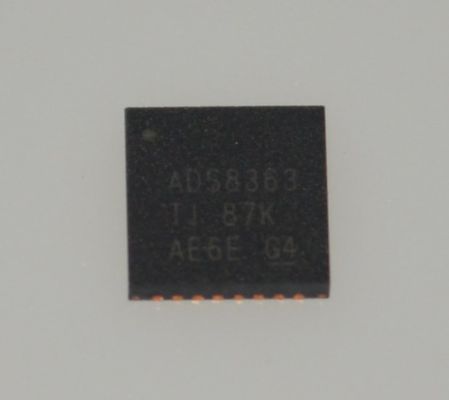

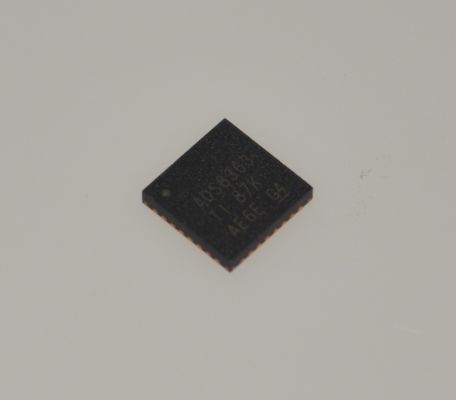

O ADS8363 é um conversor analógico-digital (ADC) duplo de 16 bits e 1-MSPS com oito canais de entrada pseudo ou quatro totalmente diferenciais agrupados em dois pares para aquisição simultânea de sinal. As entradas analógicas são mantidas diferencialmente para a entrada do ADC. O multiplexador de entrada pode ser usado no modo pseudo diferencial, suportando até quatro canais por ADC (4x2), ou no modo totalmente diferencial que permite converter até duas entradas por ADC (2x2). O ADS7263 é uma versão de 14 bits e o ADS7223 é uma versão de 12 bits do ADS8363.

O ADS8363, ADS7263 e ADS7223 oferecem duas saídas de referência programáveis, faixas de tensão de alimentação flexíveis, um sequenciador automático programável, armazenamento de dados de até quatro resultados de conversão por canal e vários recursos de desligamento.

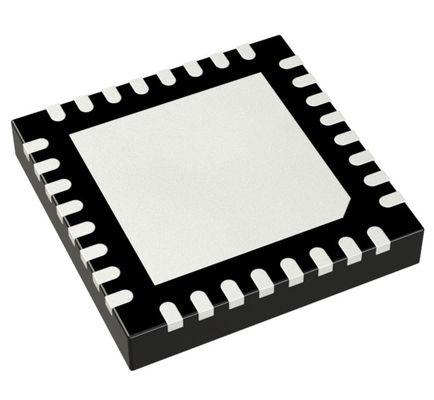

Todos os dispositivos são oferecidos em um pacote VQFN de 5 mm x 5 mm e 32 pinos.
