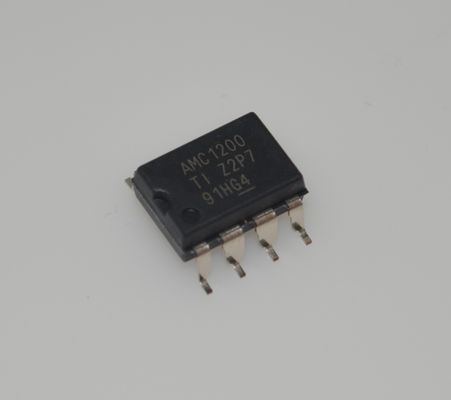

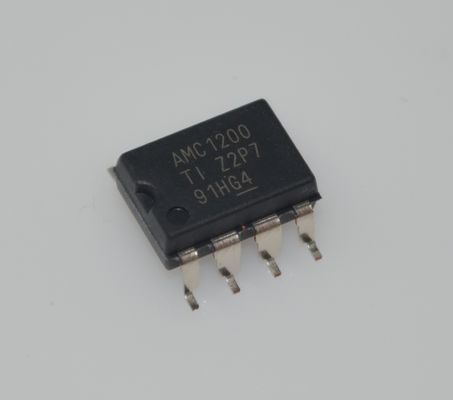

AMC1200SDUB Modulador Delta-Sigma Isolado de Precisão com Entrada ±250mV Operação 5V Clock de 20MHz 78dB SNR CMTI Alto -40°C a 125°C SOIC-8 Certificação de Segurança

AMC1200SDUB Modulador Delta-Sigma Isolado de Precisão com Entrada de andplusmn;250mV Operação de 5V Clock de 20MHz 78dB SNR Alta CMTI -40anddeg;C a 125anddeg;C SOIC-8 Certificação de Segurança

andnbsp;

Características

andbull; Faixa de Tensão de Entrada de andplusmn;250-mV Otimizada para 1 Resistor Shunt

andbull; Não Linearidade Muito Baixa: 0,075% Máximo a 5 V

andbull; Erro de Offset Baixo: 1,5 mV Máximo

andbull; Baixo Ruído: 3,1 mVRMS Típico

andbull; Baixa Corrente de Alimentação do Lado Alto: 8 mAMáximo a 5 V

andbull; Largura de Banda de Entrada: 60 kHz Mínimo

andbull; Ganho Fixo: 8 (0,5% de precisão)

andbull; Alta Relação de Rejeição de Modo Comum: 108 dB

andbull; Operação de 3,3 V no Lado Baixo

andbull; Isolamento Galvânico Certificado:

andnbsp; andndash; Aprovado UL1577 e VDE V 0884-10

andnbsp; andndash; Tensão de Isolamento: 4250 VPEAK (AMC1200B)

andnbsp; andndash; Tensão de Trabalho: 1200 VPEAK

andnbsp; andndash; Imunidade a Transientes: 10 kV/andmicro;s Mínimo

andbull; Vida Útil Típica de 10 Anos na Tensão de Trabalho Nominal (consulte o Relatório de Aplicação SLLA197)

andbull; Totalmente Especificado na Faixa de Temperatura Industrial Estendida

andnbsp;

Aplicações

andbull; Detecção de Corrente Baseada em Resistor Shunt em:

andnbsp; andndash; Controle de Motor

andnbsp; andndash; Energia Verde

andnbsp; andndash; Inversores de Frequência

andnbsp; andndash; Fontes de Alimentação Ininterruptas

andnbsp;

Descrição

O AMC1200 e o AMC1200B são amplificadores de isolamento de precisão com uma saída separada do circuito de entrada por uma barreira de dióxido de silício (SiO2) que é altamente resistente à interferência magnética. Esta barreira foi certificada para fornecer isolamento galvânico de até 4250 VPEAK (AMC1200B) ou 4000 VPEAK (AMC1200) de acordo com UL1577 e VDE V 0884 10. Usados em conjunto com fontes de alimentação isoladas, esses dispositivos impedem que as correntes de ruído em uma linha de tensão de modo comum alta entrem no aterramento local e interfiram ou danifiquem circuitos sensíveis.

A entrada do AMC1200 ou AMC1200B é otimizada para conexão direta a resistores shunt ou outras fontes de sinal de baixo nível de tensão. O excelente desempenho do dispositivo suporta o controle preciso da corrente, resultando em economia de energia em nível de sistema e, especialmente em aplicações de controle de motor, menor ondulação de torque. A tensão de modo comum do sinal de saída é ajustada automaticamente para a alimentação do lado baixo de 3 V ou 5 V.

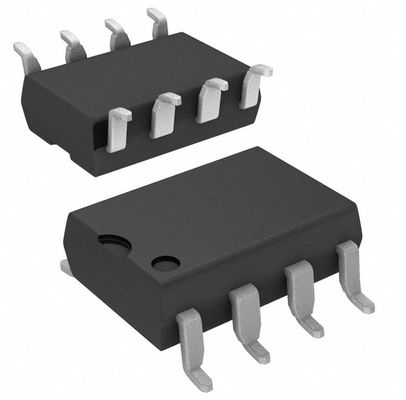

O AMC1200 e o AMC1200B são totalmente especificados na faixa de temperatura industrial estendida de andndash;40anddeg;C a 105anddeg;C e estão disponíveis em um pacote SOIC-8 de corpo largo (DWV) e um pacote gullwing-8 (DUB).

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
