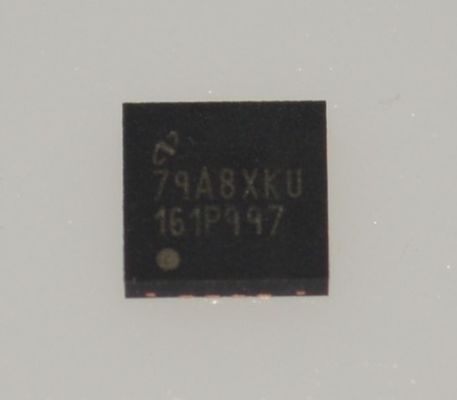

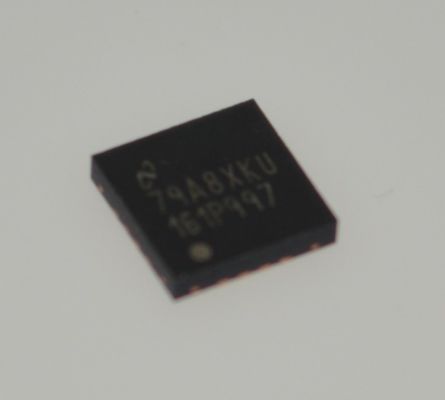

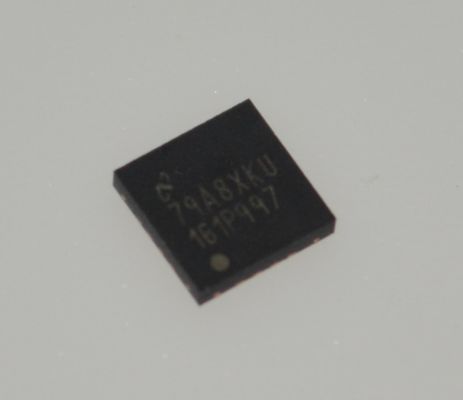

DAC161P997CISQ/NOPB 16-Bit Programável Loop-Powered 4-20mA DAC Alta precisão Calibração digital de baixa potência HART Compativel Robusto ± 40V Proteção contra falhas Solução de automação industrial

DAC161P997CISQ/NOPB DAC de 16 bits alimentado por loop programável 4-20mA DAC Alta precisão Baixa potência Calibração digital Compatível com HART Solução de automação industrial robusta andplusmn;40V Proteção contra falhas

andnbsp;

Características

Linearidade de 16 bits

Interface de fio único (SWlF), com handshake

Transmissão de dados digitais (sem perda de fidelidade)

Condição de inicialização programável por pino

Autoajuste à taxa de dados de entrada

Detecção e relatório de erros de loop

Nível de erro de corrente de saída programável

Sem componentes de precisão externos

Interface simples para modulador HART

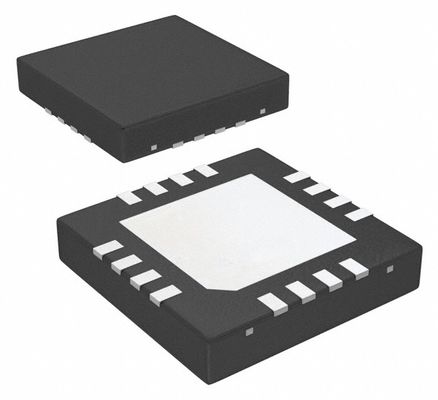

Pacote pequeno: WQFN-16 (4 x 4 mm, passo de 0,5 mm)

Especificações principais

andnbsp;andnbsp;-Coeficiente de temperatura da corrente de saída: 29 ppmFS/anddeg;C (Máx)

andnbsp;andnbsp;-Deriva da corrente de saída a longo prazo: 90 ppmFS(Típ)

andnbsp; -INL: 3,3/-2,1 andmu;A(Máx)

andnbsp; -Corrente total de alimentação: 190 andmu;A (Máx)

andnbsp;

Aplicação

Transmissor de loop de corrente de dois fios, 4-20 mA

Controle de processo industrial

Controle de atuador

Automação de fábrica

Automação predial
Instrumentos de precisão

Sistemas de aquisição de dados
Sistemas de teste

andnbsp;

Descrição

O DAC161P997 é um conversor digital-analógico (DAC) de 16 bits para transmitir uma corrente de saída analógica em um loop de corrente padrão da indústria de 4-20 mA. Ele oferece precisão de 16 bits com um baixo coeficiente de temperatura da corrente de saída (29 ppm/C) e excelente deriva da corrente de saída a longo prazo (90 ppmFS), consumindo menos de 190 andmu;A.

O link de dados para o DAC161P997 é uma Interface de Fio Único (SWF), que permite que os dados do sensor sejam transferidos em formato digital através de um limite de isolamento usando um único componente de isolamento. As entradas digitais do DAC161P997 são compatíveis com transformadores de isolamento padrão e optoacopladores. Os recursos de detecção de erros e handshake dentro do protocolo SWF garantem uma comunicação sem erros através do limite de isolamento. Para aplicações onde o isolamento não é necessário, o DAC161P997 se conecta diretamente a um microcontrolador.

A unidade de loop do DAC161P997 se conecta a um modulador HART (Highway Addressable Remote Transducer), permitindo a injeção de dados digitais modulados por FSK no loop de corrente de 4-20 mA. Esta combinação de especificações e recursos torna o DAC161P997 ideal para transmissores industriais de 2 e 4 fios.

O DAC161P997 está disponível em um pacote WQFN de 16 pinos e é especificado na faixa de temperatura industrial estendida de -40'C a 105anddeg;C.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
