Controlador Ethernet 10/100 avançado USB 2.0 LAN9500A-ABZJ com MAC/PHY integrado de alta velocidade 480Mbps e EEPROM, ESD robusto de temperatura industrial de ultra baixo consumo e QFN compacto de 36 pinos para projetos embarcados

LAN9500A-ABZJ Controlador Ethernet avançado USB 2.0 a 10/100 com Hi-Speed 480Mbps Integrado MAC/PHY & EEPROM Ultra-Low Power Industrial Temp ESD robusto e QFN compacto de 36 pinos para projetos incorporados

Características

• Controlador de dispositivo USB

- Compatível com o Hi.

- Especificações do Bus Serial Universal de Velocidade, Revisão 2.0

- Suporta os modos HS (480 Mbps) e FS (12 Mbps)

- Quatro endpoints suportados

- Suporta comandos específicos do fornecedor

- USB 2.0 PHY integrado

- Alarme remoto suportado

• Controlador Ethernet de alto desempenho 10/100

- Totalmente compatível com a norma IEEE802.3/802.3u

- Ethernet integrado MAC e PHY

- suporte 10BASE-T e 100BASE-TX

- Suporte duplex completo e semi-duplex

- Controle de fluxo completo e semi-duplex

- Geração e eliminação do preâmbulo

- Geração e verificação automática de CRC de 32 bits

- Ampliação e remoção automática da carga útil

- Módos de retorno ao ciclo

- Suporte de descarga de checksum TCP/UDP/IP/ICMP

•Modos flexíveis de filtragem de endereços

Um endereço perfeito de 48 bits

¢ 64 endereços multicast filtrados por hash

Passa todos os multicast

- Modo promíscuo.

Filtro inverso

- Passa todos os que chegam com o relatório de estado

Aplicações

• Sistemas embutidos

• Set-Top Boxes

• PVRs

• Dispositivos CE

• Impressoras em rede

• Replicadores de porta USB

• Dongles USB para Ethernet independentes

• Instrumentação de ensaio

• Indústria

Descrição

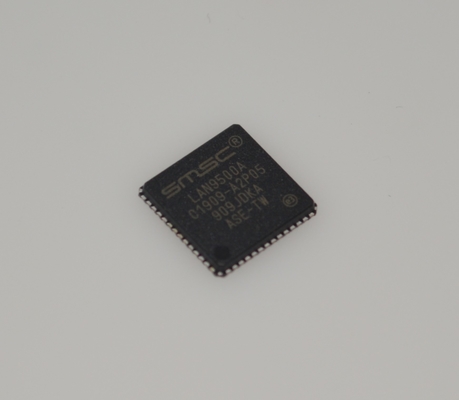

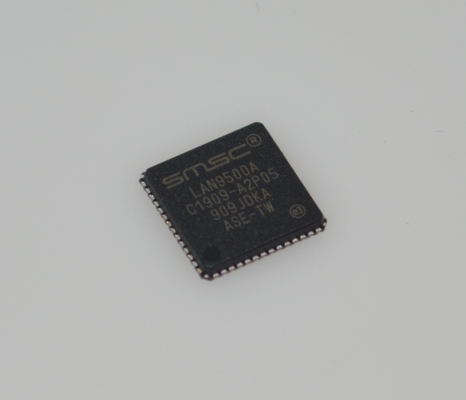

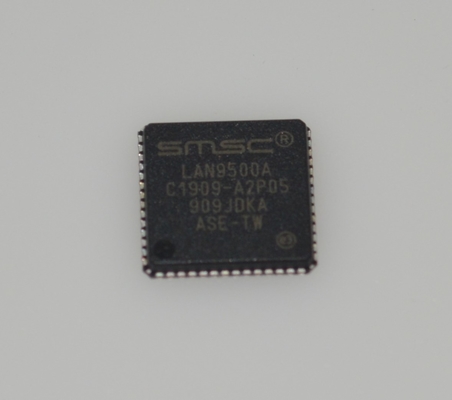

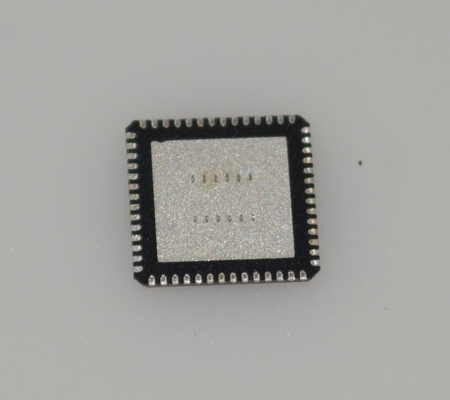

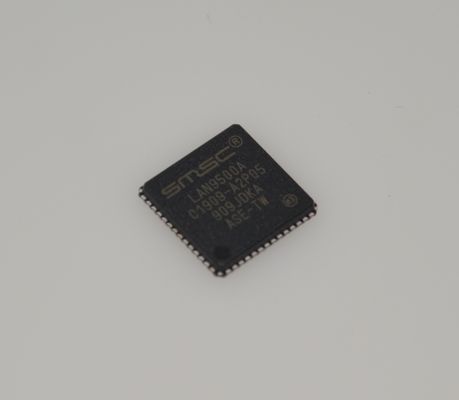

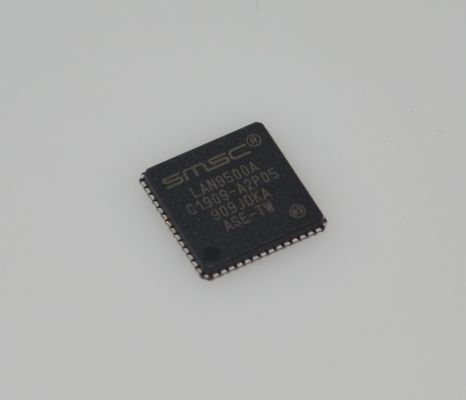

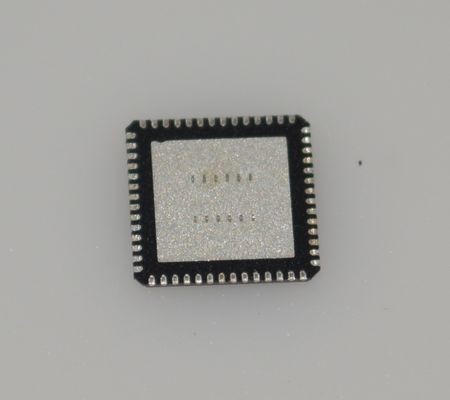

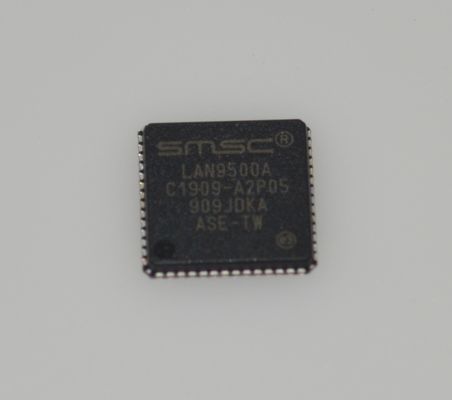

O LAN9500A-ABZJ é um controlador USB 2.0 a 10/100 Ethernet de chip único altamente integrado e de alto desempenho, concebido para sistemas embutidos, adaptadores de rede,e uma variedade de dispositivos eletrónicos de consumo que exigem uma conectividade de rede com fios.

A principal vantagem deste chip reside no seuelevado nível de integraçãoIncorpora uma camada física USB 2.0 Hi-Speed (PHY), uma camada física Ethernet 10/100 (PHY), um Controlador de Acesso à Mídia Ethernet (MAC) e uma EEPROM integrada em um único chip.Este projeto simplifica significativamente os circuitos periféricos, reduz o número de componentes externos, reduzindo assim o custo global do sistema e os requisitos de espaço da placa de circuito impresso (PCB), ao mesmo tempo em que aumenta a confiabilidade do projeto.

O LAN9500A suporta taxas de transferência de dados USB 2.0 "Hi-Speed" de 480 Mbps, garantindo um tráfego de dados de rede rápido e suave através da interface USB.Consumo de energia ultra-baixoAlém disso, o dispositivo suporta uma extensão deFaixa de temperatura industrial(-40°C a +85°C) e fornece uma resistênciaProteção ESD incorporada, permitindo-lhe suportar ambientes industriais adversos e condições eléctricas exigentes, garantindo uma elevada estabilidade e durabilidade.Pacote QFN de 36 pinosOtimizar ainda mais as aplicações com espaço limitado.
