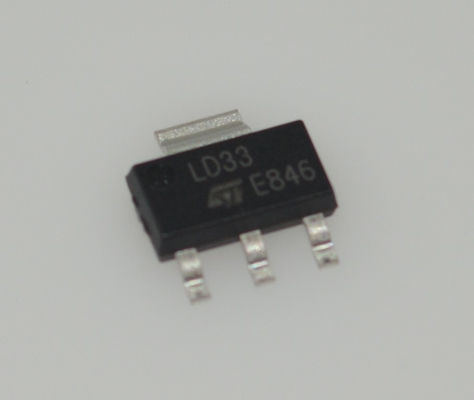

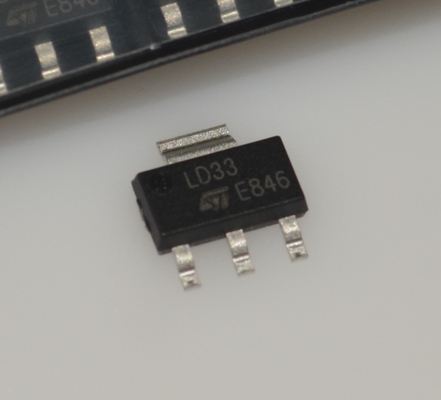

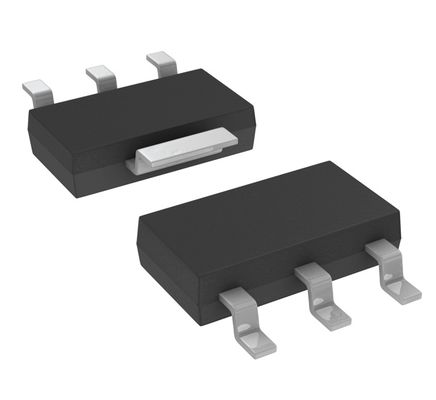

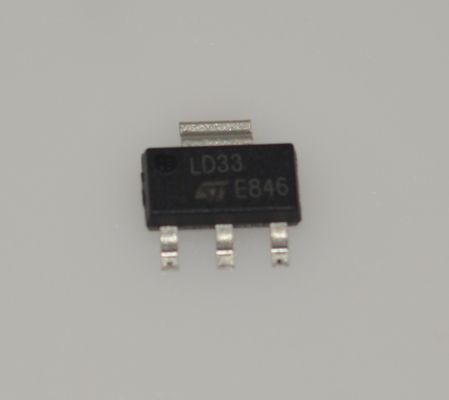

LD1117S33CTR 3.3V Regulador de tensão LDO com 1A de saída Baixa tensão de abandono Alta precisão sobre-corrente e proteção térmica Estável com condensadores cerâmicos SOT-223 Pacote

LD1117S33CTR 3.3V Regulador de tensão LDO com 1A de saída Baixa tensão de abandono Alta precisão sobre-corrente e proteção térmica Estável com condensadores cerâmicos SOT-223 Pacote

Características

• Baixa tensão de saída (1 V tip.)

• Corrente de saída até 800 mA SO-8

• Tensão de saída fixa de: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V

• Disponibilidade de versão ajustável (VREF = 1,25 V)

• Limites de corrente interna e térmica

• Disponível em ± 1% (a 25 °C) e 2% em toda a gama de temperaturas

• Rejeição da tensão de alimentação: 75 dB (tipo)

Aplicações

1. Eletrónica de Consumo

Dispositivos domésticos inteligentes:Tal como plugues inteligentes Wi-Fi, sensores, controles remotos, etc., utilizados para alimentar os principais módulos de MCU e sensores.

Dispositivos portáteis:Por exemplo, reprodutores MP3, quadros fotográficos digitais, ventiladores portáteis, etc., para conversão e regulação de voltagem em circuitos a jusante.

Periféricos de computador:Como energia auxiliar em placas-mãe, hubs USB, placas internas.

2Equipamento de comunicação e rede

Modulos de rede:Fornecer energia para controladores Ethernet de geração anterior e módulos Wi-Fi (que geralmente exigem uma fonte de 3,3 V).

Roteadores/interruptores:Fornecendo energia auxiliar para certos chips no quadro.

Modulos ópticos:Também utilizado em alguns transceptores ópticos tradicionais.

3Controle e automação industrial

Painéis de controlo industriais:Fornecendo potência de 3,3 V para circuitos lógicos, MCUs, op-amps, etc., em PLCs e controladores industriais.

Interfaces de sensores:Muitos sensores (temperatura, pressão, umidade) operam a 3,3 V, tornando o LD1117 uma fonte de energia ideal.

Equipamento de medição e ensaio:Alimentação de circuitos analógicos e digitais em cartões e instrumentos de aquisição de dados.

4Eletrónica automóvelSistemas de informação e entretenimento embarcados:Alimentando componentes de baixo consumo em dispositivos como rádios, sistemas de navegação.

Módulos de controlo do corpo:Por exemplo, controladores de janelas, controladores de limpadores e outras unidades ECU que necessitam de uma fonte de alimentação estável de 3,3 V.

5. Sistemas e Projetos Incorporados

Arduino Shields:Comumente utilizados em escudos para converter uma tensão mais elevada (por exemplo, 5V ou 9V) para 3,3V para alimentar sensores ou dispositivos de 3,3V.

Placas de desenvolvimento Raspberry Pi/STM32:Utilizado em placas de expansão personalizadas ou projetos para fornecer um trilho de potência de 3,3 V para componentes externos.

Projetos eletrônicos de bricolage:Usado em quase todos os projetos de amadores ou profissionais que requerem descer de entradas como 5V/6V/9V para 3.3V.

Descrição

O LD1117 é um regulador de baixa queda de tensão capaz de fornecer até 800 mA de corrente de saída, disponível mesmo na versão ajustável (VREF = 1,25 V).são oferecidas as seguintes tensões de saída: 1,2 V, 1,8 V, 2,5 V, 3,3 V e 5,0 V. O dispositivo é fornecido em: SOT-223, DPAK, SO-8 e TO-220.Os pacotes de montagem de superfície SOT 223 e DPAK otimizam as características térmicas, mesmo oferecendo um efeito relevante de economia de espaçoA alta eficiência é assegurada pelo transistor de passagem NPN. De fato, neste caso, ao contrário do PNP, a corrente quiescente flui principalmente para a carga.Apenas um condensador mínimo de 10 μF muito comum é necessário para estabilidade.

O corte de chips permite que o regulador atinja uma tolerância de tensão de saída muito apertada, dentro de ± 1 % a 25 °C. O LD1117 ajustável é compatível com o outro padrão.Reguladores de tensão ajustáveis que mantêm os melhores desempenhos em termos de queda e tolerância.

Informações

Desenho

A nossa vantagem:telefones, PDA's, notebooks

• Produtos de alta qualidade --- as nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio, e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipa de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após o pagamento confirmado.

Certifique-se de satisfazer as suas necessidades de todos os tipos de componentes.- Não.
