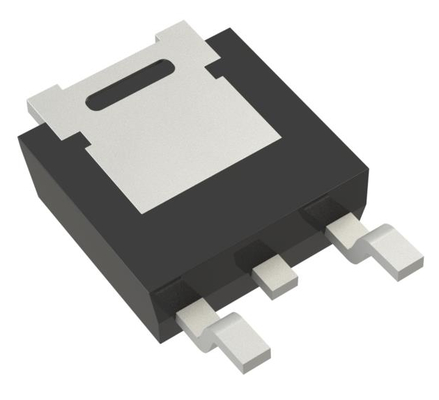

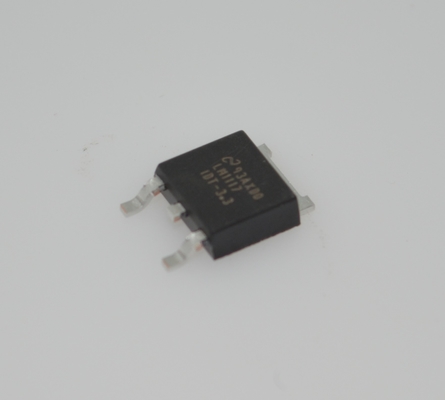

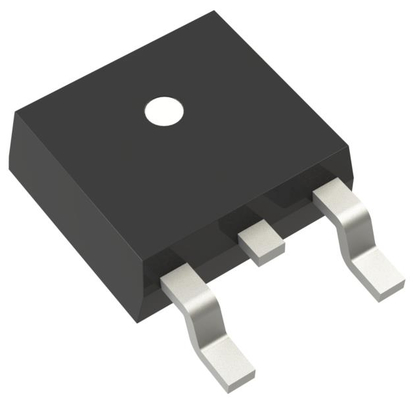

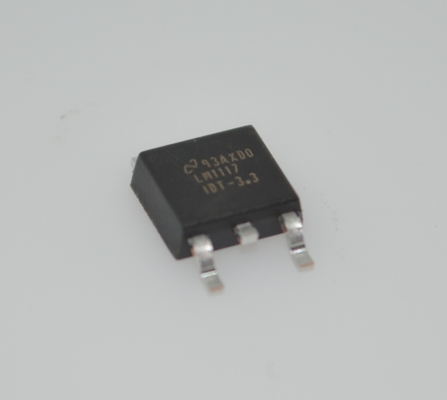

LM1117IDTX-3.3/NOPB 3.3V 800mA LDO Regulador com 1V Dropout 0,4% Precisão de corrente/proteção térmica Estável com tampas cerâmicas SOT-223 Pacote -40°C a +125°C Intervalo

LM1117IDTX-3.3/NOPB Regulador LDO de 3,3V 800mA com Dropout de 1V 0,4% de Precisão Proteção de Corrente/Térmica Estável com Caps Cerâmicos Pacote SOT-223 Faixa de -40°C a +125°C

Características

• Para uma alternativa mais recente e direta, consulte o TLV1117

• Para substituições diretas na configuração de pacote SOT-223 de saída fixa e funcionalidade aprimorada, consulte o TLV761

• Disponível nas versões de 1,8 V, 2,5 V, 3,3 V, 5 V e ajustável

• Pacotes SOT-223 e WSON que economizam espaço

• Limitação de corrente e proteção térmica

• Corrente de saída: 800 mA

• Regulação de linha: 0,2% (máximo)

• Regulação de carga: 0,4% (máximo)

• Faixa de temperatura:

  – LM1117: 0°C a +125°C

  – LM1117I: –40°C a +125°C

Aplicações

• Módulos de estágio de potência de acionamento CA

• PSU de rede e servidor de comerciantes

• CA/CC industrial

• Scanners de ultrassom

• Módulos de controle de acionamento servo

Descrição

O LM1117 é um regulador de tensão de baixa queda de tensão com uma queda de tensão de 1,2 V a 800 mA de corrente de carga.

O LM1117 está disponível em uma versão ajustável, que pode definir a tensão de saída de 1,25 V a 13,8 V com apenas dois resistores externos. Além disso, o dispositivo está disponível em cinco tensões fixas, 1,8 V, 2,5 V, 3,3 V e 5 V.

O LM1117 oferece limitação de corrente e desligamento térmico. O circuito inclui uma referência de banda proibida aparada por Zener para garantir a precisão da tensão de saída em ±1%.

Um capacitor de tântalo de 10 µF no mínimo é necessário na saída para melhorar a resposta transitória e a estabilidade.
