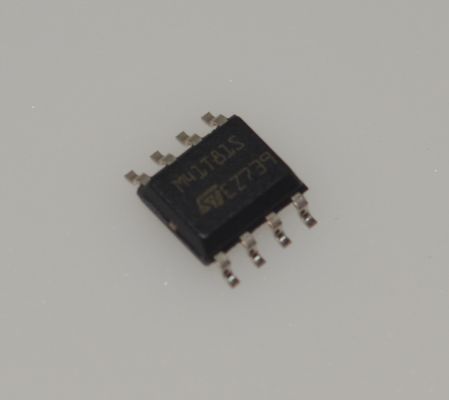

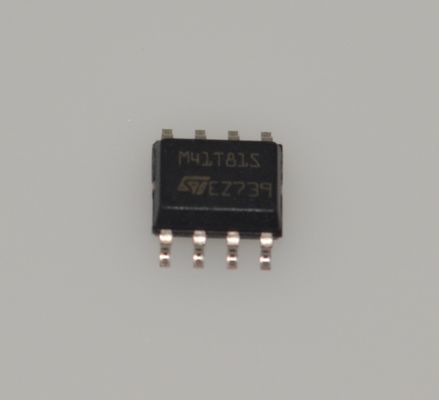

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC com Bateria Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40anddeg;C to +85anddeg;C 8-DIP Package Integrated Oscillator andamp;Saída de onda quadrada

enbsp

Características

■ Contadores de décimos/centésimos de segundo, segundos, minutos, horas, dia, data, mês, ano e século

■ Oscilador de cristal de 32 kHz com capacidade de carga integrada (12,5 pf) que proporciona uma estabilidade excepcional do oscilador e uma operação de alta resistência de série de cristal)

■ Detecção da parada do oscilador (função do relógio dos monitores)

■ Interface serial com suporte ao autocarro I2C (protocolo de 400 kHz)

■ corrente de alimentação da bateria ultra-baixa de 0,6 e microA (tipo)

■ tensão de funcionamento do relógio de 2,0 a 5,5 V

■ Circuitos automáticos de comutação e desmarcação (referência fixa) que garantem uma operação completa em aplicações de 3,0 V)

■ VCC = 2,7 a 5,5 V

■ 2, 5 V; VPFD; 2,7 V

■ Time-stamp de desligamento (HT bit) que permite a determinação do tempo decorrido na bateria de reserva

■ Bateria em baixa

■ Função de alarme e interrupção programável (válida mesmo no modo de reserva da bateria)

■ temporizador de vigilância programável preciso (de 62,5 ms a 128 s)

■ Calibração do relógio por software (para compensar o desvio do cristal devido à temperatura)

■ temperatura de funcionamento de 40 a 85 graus C

■ As opções de pacote incluem um SOIC de 8 chumbo ou um SOIC de cristal incorporado de 18 chumbo

enbsp

Aplicações

1Automatização industrial e sistemas de controlo

*Casos de utilização:Controladores lógicos programáveis (PLCs), PCs industriais (IPCs), sistemas de controle distribuídos (DCS), registradores de dados de sensores.
*Porquê?O seu intervalo de temperatura alargado (-40°C a +85°C) e de perfuração8-DIPO pacote deve ser robusto o suficiente para ambientes industriais adversos, garantindo uma marcação e registo precisos do tempo do evento.

2Infra-estruturas de telecomunicações e redes
*Casos de utilização:Roteadores, comutadores, controladores de estação base, armazenamento ligado à rede (NAS).
*Porquê?Este equipamento necessita de cronometragem precisa para sincronizar registos, gerir o tráfego de rede e rastrear erros.Interface Iandup2;Cpermite uma ligação fácil ao processador principal, e oTroca de bateriaA funcionalidade garante que o tempo seja mantido durante a perda de energia principal.

3Eletrónica de Consumo e Eletrodomésticos Inteligentes
*Casos de utilização:Contadores inteligentes avançados, inversores solares, aparelhos de gama alta (por exemplo, fornos, máquinas de lavar roupa), terminais de ponto de venda (POS).
*Porquê?O...consumo de energia ultra-baixo (400nA)Por exemplo, em um medidor inteligente, a bateria de reserva pode manter o cronometragem durante uma falha de energia principal graças ao consumo mínimo do RTCand#39;,assegurar que o calendário dos eventos críticos seja registado.

4- Equipamento de registo e medição de dados
*Casos de utilização:Estações de monitorização ambiental, gravadores de dados dos veículos, instrumentos científicos.
*Porquê?A utilização de uma marca de tempo precisa para cada ponto de dados é essencial.Troca de bateriaA característica garante que o tempo nunca seja perdido durante as interrupções de energia, e o oscilador integrado simplifica o projeto.

enbsp

Descrição

O M41T81S é um relógio em tempo real serial de baixa potência (RTC) com um oscilador embutido de 32,768 kHz (controlado por cristal externo).Oito bytes da SRAM são utilizados para a função relógio/calendário e são configurados no formato decimal (BCD) codificado binariamente. Um adicional de 12 bytes de SRAM fornece status/controle de alarme, vigilância e funções de onda quadrada. Endereços e dados são transferidos serialmente através de uma interface I2C bidirecional de duas linhas.O registo de endereços integrado é incrementado automaticamente após cada byte de dados WRITE ou READ.

O M41T81S possui um circuito de detecção de energia incorporado que detecta falhas de energia e muda automaticamente para a bateria quando ocorre uma falha de energia.A energia necessária para manter as operações do relógio pode ser fornecida por uma pequena fonte de botão de lítio quando ocorre uma falha de energiaAs funções disponíveis para o utilizador incluem um relógio/calendário não volátil, de hora do dia, interruptores de alarme, temporizador de vigilância e saída de onda quadrada programável.Os oito locais do relógio contêm o século, ano, mês, data, dia, hora, minuto, segundo e décimos/centésimos de segundo em formato BCD de 24 horas. Correções para 28, 29 (ano bissexto - válido até ao ano 2100),Os meses de 30 e 31 dias são feitos automaticamente.

O M41T81S é fornecido em um SOIC de 8 pinos ou em um pacote SOIC de 18 pinos de 300 mil, que inclui um cristal incorporado de 32 KHz.

O SOIC de cristal incorporado de 18 pinos requer apenas uma bateria fornecida pelo usuário para fornecer uma operação não volátil.
