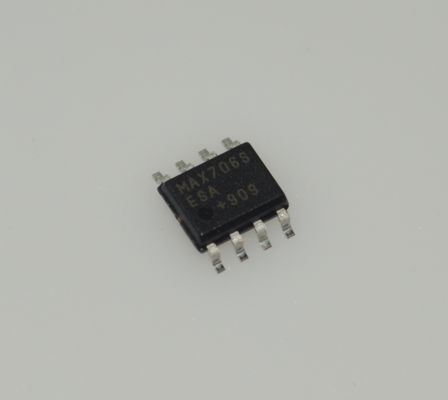

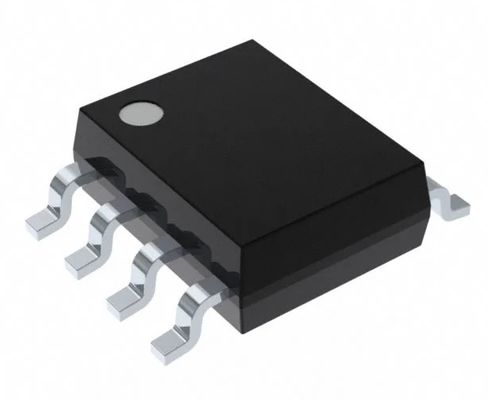

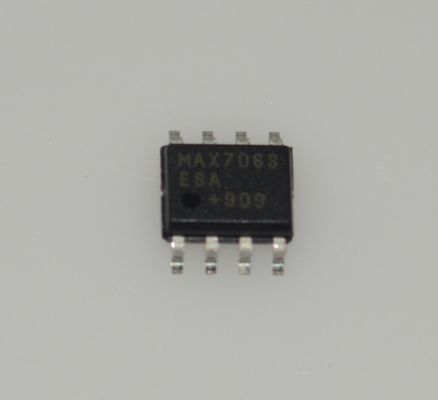

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P Supervisor com Reinicialização Manual e Pulso de 200 ms;4Limite de 65 V e baixa corrente de 35 V e MU;3.3V/5V Operação e 40°C a +85°C Candela e temporizador de vigilância e comparador de falhas de energia

enbsp

Características

e Micro;MAX Pacote, Pequeno 8-Pin SO

Monitores de tensão de alimentação de precisão

enbsp; 2,63V (MAX706P/R, MAX706AP/AR e MAX708R)

enbsp; 2,93V (MAX706S, MAX706AS e MAX708S)

enbsp; 3,08V (MAX706T, MAX706AT e MAX708T)

200ms Retardo de tempo de reinicialização

Introdução de redefinição manual compatível com o TTL/CMOS

100 e micro; Uma corrente quiescente

Característica de desativação do WDI (MAX706AP/AR/AS/AT)

Timer de vigilância: 1,6s Timeout

Reinicie o sinal de saída:

enbsp; Somente para ação activa (MAX706P, MAX706AP)

enbsp; Somente para baixo nível ativo (MAX706R/S/T, MAX706AR/AS/AT)

enbsp; Ativos-Alto e Ativos-Baixo (MAX708R/S/T)

Monitor de tensão para alerta de falha de energia ou bateria baixa;

Pacote de montagem de superfície de 8 pinos

Asserção de reinicialização garantida para VCC = 1V

enbsp

Aplicações

Equipamento a bateria

Instrumentos portáteis

Computadores

Controladores

Instrumentos inteligentes

Monitorização da potência crítica e micro;P

enbsp

Descrição

Os microprocessadores MAX706P/R/S/T, MAX706AP/AR/AS/AT e MAX708R/S/T (e micro;P) os circuitos de controlo reduzem a complexidade e o número de componentes necessários para monitorizar os níveis de alimentação de +3V em +3V a +5V e micro-Estes dispositivos melhoram significativamente a fiabilidade e a precisão do sistema em comparação com ICs ou componentes discretos.

Os circuitos de supervisão MAX706P/R/S/T e MAX706AP/AR/AS/AT fornecem as seguintes quatro funções:

1) Uma saída de reinicialização durante as condições de ligação, desligação e apagão.

2) Uma saída de vigilância independente que diminui se a entrada de vigilância não for alterada no prazo de 1,6 s.

3) Um detector de limiar de 1,25 V para alerta de falha de alimentação, detecção de bateria baixa ou para monitorização de uma fonte de alimentação diferente da fonte principal.

4) Uma entrada ativa-baixa, de reinicialização manual.

A única diferença entre o MAX706R/AR, MAX706S/AS e o MAX706T/AT são os níveis de tensão de limiar de redefinição, que são 2,63V, 2,93V e 3,08V, respectivamente..O MAX706P/AP é idêntico ao MAX706R/AR, exceto que o sinal de saída de redefinição é de alta ativa.A função de temporizador do cão de vigia para o MAX706AP/AR/AS/AT desativa-se quando a entrada WDI é deixada aberta ou ligada a um estado de alta impedância de uma saída tri-estado de baixo vazamento.

O MAX708R/S/T fornece as mesmas funções que o MAX706R/S/T e o MAX706AR/AS/AT, exceto que não têm um temporizador de vigilância.Dispositivos com ROs sufixos, S e T têm limiares de reinicialização de 2,63 V, 2,93 V e 3,08 V, respectivamente.

Estes dispositivos estão disponíveis em embalagens SO, DIP e micro­MAX e reg, com 8 pinos, e são totalmente especificados para a gama de temperaturas de funcionamento.
