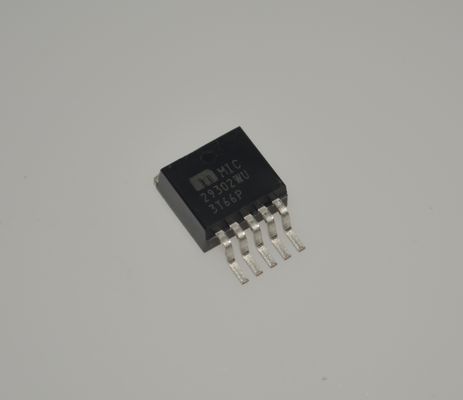

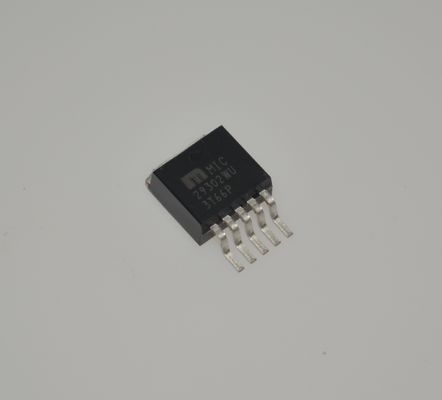

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU Regulador de Tensão de Ultra-Baixa Queda de 3A com PSRR Alto, Sinalizador de Erro, Saída Ajustável, Proteção Térmica e de Corrente para Sistemas Industriais e Automotivos Exigentes

andnbsp;

Características

andbull; Capacidade de Alta Corrente:

andnbsp; - MIC29150/29151/29152/29153: 1.5A

andnbsp; - MIC29300/29301/29302/29303: 3A

andnbsp; - MIC29500/29501/29502/29503: 5A

andnbsp; - MIC29751/29752: 7.5A

andbull; Baixa Tensão de Queda

andbull; Baixa Corrente de Terra

andbull; Tolerância Garantida de 1% Precisa

andbull; Resposta Transiente Extremamente Rápida

andbull; Proteção contra Bateria Invertida e 'Load Dump'

andbull; Modo de Desligamento de Corrente Zero (Versões de 5 Pinos)

andbull; Sinalizador de Erro Sinaliza Saída Fora de Regulação (Versões de 5 Pinos)

andbull; Também Caracterizado para Cargas Menores com Especificações de Desempenho Líderes do Setor

andbull; Versões de Tensão Fixa e Ajustável

andnbsp;

Aplicações

andbull; Equipamentos Alimentados por Bateria

andbull; Sistemas de Computadores Verdes de Alta Eficiência

andbull; Eletrônica Automotiva

andbull; Fontes de Alimentação Lineares de Alta Eficiência

andbull; Pós-Regulador de Alta Eficiência para Fonte de Alimentação de Comutação

andnbsp;

Descrição Geral

Os MIC2915x/2930x/2950x/2975x são reguladores de tensão de alta corrente, alta precisão e baixa queda de tensão. Usando o processo Super Beta PNP proprietário da Microchip com um elemento de passagem PNP, esses reguladores apresentam tensões de queda típicas de 350 mV a 425 mV (carga total) e corrente de terra muito baixa. Projetados para cargas de alta corrente, esses dispositivos também encontram aplicações em sistemas de corrente mais baixa e críticos para queda extremamente baixa, onde seus minúsculos valores de tensão de queda e corrente de terra são atributos importantes.

Os MIC2915x/2930x/2950x/2975x são totalmente protegidos contra falhas de sobrecorrente, polaridade de entrada invertida, inserção de chumbo invertida, operação de sobretemperatura e picos de tensão transitórios positivos e negativos. As versões de tensão fixa de cinco pinos apresentam controle LIGAR/DESLIGAR em nível lógico e um sinalizador de erro que sinaliza sempre que a saída sai da regulação. Os estados sinalizados incluem baixa tensão de entrada (queda), limite de corrente de saída, desligamento por sobretemperatura e picos de tensão extremamente altos na entrada.

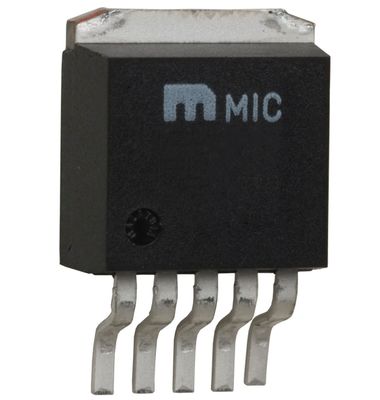

Nos MIC29xx1 e MIC29xx2, o pino ENABLE pode ser conectado a VIN se não for necessário para o controle LIGAR/DESLIGAR. Os MIC2915x/2930x/2950x estão disponíveis em encapsulamentos TO-220 de 3 e 5 pinos e TO-263 (D2Pak) de montagem em superfície. Os reguladores MIC2975x de 7,5A estão disponíveis em um encapsulamento TO-247 de 5 pinos. O MIC29152 de saída ajustável de 1,5A está disponível em um encapsulamento D-Pak de 5 pinos (TO-252).

Para aplicações com tensão de entrada de 6V ou inferior, consulte os LDOs MIC37xxx.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

Nossa vantagem:telefones, PDAs, computadores portáteis

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

andnbsp;

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
