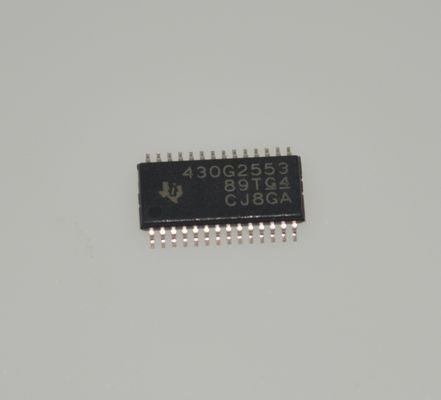

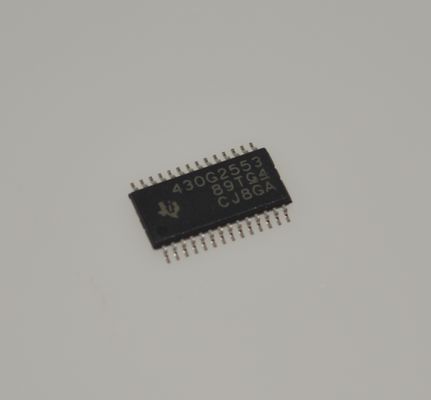

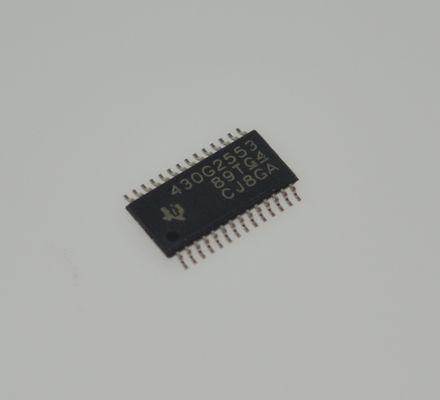

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16MHz 16 bits Ultra-Low-Power MCU com 16KB Flash, 512B RAM, 10 bits ADC, Timer, UART/SPI/I2C, Emulação em chip e amp; Extended Temp Range para Sistemas Embedded

enbsp

Características

andbull; gama de baixa tensão de alimentação: 1,8 V a 3,6 V

Andbull; Consumo de energia ultra-baixo

Modo ativo: 230 e microA a 1 MHz, 2,2 V

Modo de espera: 0,5 e micro-A

Modo desligado (Retenção de RAM): 0,1 e micro;A

andbull; Cinco modos de poupança de energia

Andbull; Despertar ultra-rápido do modo de espera em menos de 1 andmicro;s

andbull; Arquitetura RISC de 16 bits, tempo de ciclo de instruções de 62,5 ns

andbull; Configurações básicas do módulo do relógio

Frequências internas até 16 MHz com quatro frequências calibradas

Oscilador interno de baixa potência e baixa frequência (LF)

e   e– 32 kHz Crystal

Fonte de Relógio Digital Externo

andbull; dois temporizadores de 16 bits com três registos de captura/comparação

andbull; até 24 pinos de entrada/saída capacitivos com toque

Interface Universal de Comunicação Serial (USCI)

e   e – UART aprimorada que suporta a detecção automática da baudrata (LIN)

Encoder e Decodificador IrDA

E   e – SPI síncrono

e   e – e – e – e – e – e –

andbull; Comparador em chip para função de comparação de sinal analógico ou conversão analógica-digital (A/D) de inclinação

andbull; Conversor Análogo-Digital (A/D) de 10 bits a 200 kps com referência interna, Sample and-Hold e Autoscan (ver Tabela 1)

Andbull, detector de apagão.

andbull; Programação de bordo em série, sem necessidade de tensão de programação externa, proteção de código programável por fusível de segurança

andbull; Emulação de Lógica em Chip com Interface Spy-Bi-Wire

Os membros da família são resumidos no Quadro 1

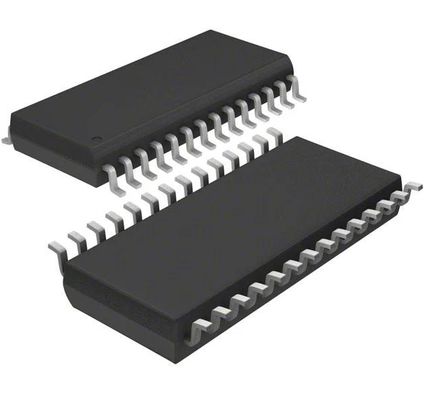

TSSOP: 20 Pin, 28 Pin; PDIP: 20 Pin; QFN:32Pi

enbsp

Aplicações

1Dispositivos portáteis de monitorização médica e de saúde

Principais vantagens:A potência ultra-baixa (múltiplos modos de baixa potência, por exemplo, LPM3 / LPM4) prolonga a vida útil da bateria; o ADC de 10 bits adquire diretamente sinais analógicos de sensores.

Aplicações típicas:Oxímetros de pulso portáteis, termômetros digitais, medidores de glicose portáteis, tiras de saúde portáteis.

2. Eletrónica de Consumo e Dispositivos Pessoais Portáteis

Principais vantagens:O pequeno tamanho (TSSOP-28) e o baixo consumo de energia o tornam adequado para cenários de espaço e energia restritos.

Aplicações típicas:Controles remotos, brinquedos elétricos, escovas de dentes digitais, relógios inteligentes básicos, aparelhos portáteis.

3Sistemas industriais de detecção e controlo

Principais vantagens:ADC integrado, temporizadores e interfaces de comunicação (UART / SPI / I2C) conectam e controlam vários sensores; a faixa de temperatura estendida suporta ambientes mais duros.

Aplicações típicas:Hubs de sensores, registadores de dados, medidores de fluxo, controlo de motor simples, controles remotos industriais.

4Casa inteligente e automação

Principais vantagens:Abundantes I/Os e interfaces de comunicação facilitam a conectividade e o controle periféricos; dispositivos sempre ligados alimentados por bateria com potência ultra-baixa.

Aplicações típicas:Fechaduras inteligentes, sensores de temperatura/umidade, interruptores inteligentes, alarmes, controladores de portas de garagem.

5. End nodes da IoT

Principais vantagens:Serve como controlador principal para recolher dados de sensores e carregá-los através de interfaces em série (por exemplo, módulos Bluetooth/Wi-Fi); o seu baixo consumo de energia é uma vantagem fundamental.

Aplicações típicas:Sensores sem fios com bateria, monitores ambientais, sensores agrícolas de IoT.

enbsp

Descrição

A família de microcontroladores de ultra baixa potência MSP430 da Texas Instruments consiste em vários dispositivos com diferentes conjuntos de periféricos direcionados para várias aplicações.combinado com cinco modos de baixa potência, é otimizado para alcançar uma vida útil prolongada da bateria em aplicações de medição portáteis.e geradores constantes que contribuem para a máxima eficiência do códigoO oscilador controlado digitalmente (DCO) permite o despertamento do modo de baixa potência para o modo activo em menos de 1 microsec.

As séries MSP430G2x13 e MSP430G2x53 são microcontroladores de sinal misto de ultra baixa potência com temporizadores de 16 bits integrados, até 24 pinos capacitativos de I/O, um comparador analógico versátil,e capacidade de comunicação integrada utilizando a interface de comunicação serial universalAlém disso, os membros da família MSP430G2x53 têm um conversor de 10 bits de analógico para digital (A / D). Para detalhes de configuração, consulte a Tabela 1.

Aplicações típicas incluem sistemas de sensores de baixo custo que capturam sinais analógicos, convertem-nos em valores digitais e, em seguida, processam os dados para exibição ou transmissão para um sistema hospedeiro.
