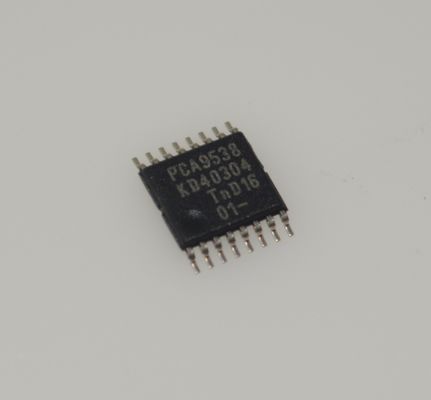

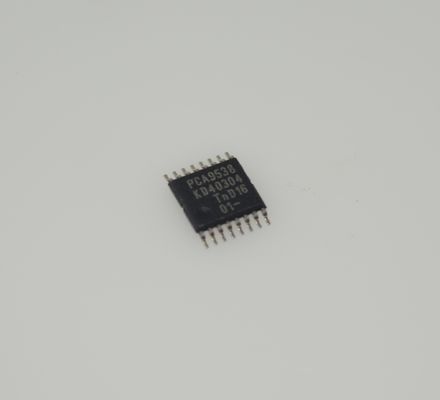

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW Expansor de E/S I2C de 8 bits com Operação de Baixa Tensão, Inversão de Polaridade de Saída de Interrupção, Baixa Corrente de Espera e Pacote Pequeno para Servidores, LCDs e Controle Industrial

andnbsp;

Recursos

andbull; Baixo consumo de corrente em espera de 1 emu;A máx.

andbull; Expansor de porta paralela I2C

andbull; Saída de interrupção ativa-baixa de dreno aberto

andbull; Entrada de reset ativa-baixa

andbull; Faixa de tensão de alimentação operacional de 2,3 V a 5,5 V

andbull; Portas de E/S tolerantes a 5 V

andbull; Barramento I2C rápido de 400 kHz

andbull; Dois pinos de endereço de hardware permitem até quatro dispositivos no I2C/SMBus

andbull; Registro de configuração de entrada e saída

andbull; Registro de inversão de polaridade

andbull; Ligação com todos os canais configurados como entradas

andbull; Sem falhas na ligação

andbull; Filtro de ruído nas entradas SCL/SDA

andbull; Saídas travadas com capacidade máxima de acionamento de alta corrente para acionar diretamente LEDs

andbull; Desempenho de travamento excede 100 mA por JESD 78, classe II

andbull; Proteção ESD excede JESD 22

andnbsp; andndash; Modelo de corpo humano de 2000 V (A114-A)

andnbsp; andndash; Modelo de máquina de 200 V (A115-A)

andnbsp; andndash; Modelo de dispositivo carregado de 1000 V (C101)

andnbsp;

Aplicações

1. Servidores e Hardware de Data Center

Principais Vantagens Utilizadas: A interface Iandsup2;C permite o gerenciamento centralizado, enquanto a função de saída de interrupção permite a resposta em tempo real às mudanças de status, tornando-a adequada para monitoramento de hardware de alta densidade.

Aplicações Típicas: Controle de ventilador em placas-mãe de servidor, monitoramento do status de energia, expansão de sinal de backplane hot-swap e gerenciamento de sensores de chassi.

2. Controle e Automação Industrial

Principais Vantagens Utilizadas: Compatibilidade de ampla tensão (1,65 V a 5,5 V) e suporte a faixa de temperatura industrial ambientes hostis; a funcionalidade de interrupção reduz a sobrecarga de polling do MCU.

Aplicações Típicas: Expansão de E/S PLC, aquisição de status do sensor, interfaces do controlador do motor, botões do painel industrial e controle do indicador.

3. Eletrônicos de Consumo e Dispositivos de Exibição

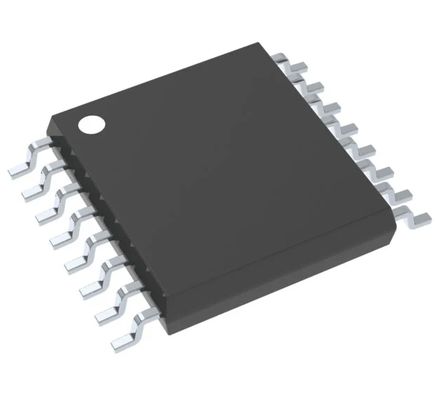

Principais Vantagens Utilizadas: Pacote pequeno (TSSOP-16) economiza espaço, baixa corrente em espera prolonga a vida útil da bateria e a inversão de polaridade simplifica o projeto do circuito.

Aplicações Típicas: Placas de controle de eletrodomésticos inteligentes, interfaces de teclas de TV/monitor LCD, controladores remotos de drones, nós de sensores de casa inteligente.

4. Sistemas Embarcados e Dispositivos IoT

Principais Vantagens Utilizadas: O barramento Iandsup2;C economiza recursos de pinos do MCU, baixo consumo de energia se adapta a cenários alimentados por bateria e a direção de E/S configurável aprimora a flexibilidade.

Aplicações Típicas: Expansão da interface do gateway IoT, expansão da funcionalidade da placa de desenvolvimento embarcada, registradores de dados alimentados por bateria, controle de dispositivos portáteis.

andnbsp;

Descrição

O PCA9538 é um expansor de E/S de 8 bits de expansão de entrada e saída paralela (E/S) de uso geral para o protocolo de barramento I2C bidirecional de duas linhas (ou SMBus). Este dispositivo pode operar com uma faixa de alimentação de 2,3 V a 5,5 V. Este dispositivo suporta frequências de clock de 100 kHz (modo padrão) e 400 kHz (modo rápido). Este dispositivo, juntamente com outros expansores de E/S, fornece uma solução simples quando E/Ss adicionais são necessários para interruptores, sensores, botões, LEDs, ventiladores e assim por diante.

Os recursos do PCA9538 incluem uma interrupção que é gerada no pino INT sempre que uma porta de entrada muda de estado. Os pinos de endereço selecionáveis por hardware A0 e A1 permitem até quatro dispositivos PCA9538 no mesmo barramento I2C. Este dispositivo também pode ser redefinido para seu estado padrão usando o recurso RESET ou ciclando a fonte de alimentação para causar uma redefinição de energia.

INT pode ser conectado à entrada de interrupção de um microcontrolador. Ao enviar um sinal de interrupção nesta linha, a E/S remota pode informar o microcontrolador se houver dados recebidos em suas portas sem ter que se comunicar via barramento I2C. Assim, o PCA9538 pode permanecer um dispositivo escravo simples.

As saídas do dispositivo (travadas) têm capacidade de acionamento de alta corrente para acionar diretamente LEDs. Ele tem baixo consumo de corrente.

Dois pinos de hardware (A0 e A1) são usados para programar e variar o endereço I2C fixo e permitir que até quatro dispositivos compartilhem o mesmo barramento I2C ou SMBus.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
