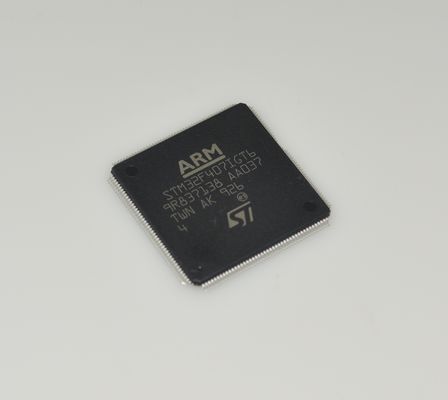

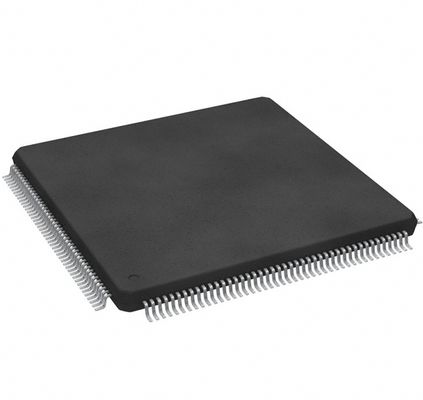

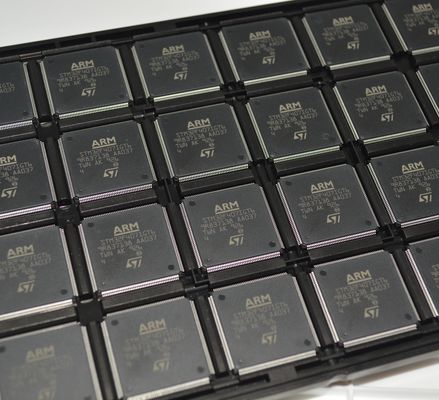

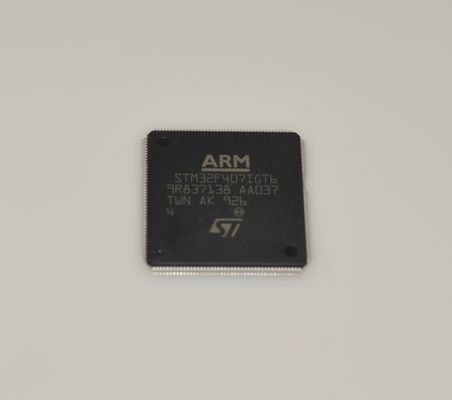

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Cryptographic Acceleration Extensive Timers and Connectivity

STM32F407IGT6 168MHz Cortex-M4 c/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Aceleração Criptográfica Timers Extensos e Conectividade

andnbsp;

Características

andbull; Inclui tecnologia patenteada de ponta da ST

andbull; Núcleo: Armandreg; CPU Cortexandreg;-M4 de 32 bits com FPU, acelerador em tempo real adaptável (ART Accelerator) permitindo execução de 0 estado de espera da memória flash, frequência de até 168 MHz, unidade de proteção de memória, 210 DMIPS/ 1,25 DMIPS/MHz (Dhrystone 2.1) e instruções DSP

andbull; Memórias

andnbsp; andndash; Até 1 MB de memória flash

andnbsp; andndash; Até 192+4 Kbytes de SRAM, incluindo 64 Kbytes de RAM de dados CCM (memória acoplada ao núcleo)

andnbsp; andndash; 512 bytes de memória OTP

andnbsp; andndash; Controlador de memória estática flexível suportando memórias Compact Flash, SRAM, PSRAM, NOR e NAND

andbull; Interface paralela LCD, modos 8080/6800

andbull; Clock, reset e gerenciamento de alimentação

andnbsp; andndash; Alimentação e E/S de aplicação de 1,8 V a 3,6 V

andnbsp; andndash; POR, PDR, PVD e BOR

andnbsp; andndash; Oscilador de cristal de 4 a 26 MHz

andnbsp; andndash; RC interno de 16 MHz com ajuste de fábrica (1% de precisão)

andnbsp; andndash; Oscilador de 32 kHz para RTC com calibração

andnbsp; andndash; RC interno de 32 kHz com calibração

andbull; Operação de baixa potência

andnbsp; andndash; Modos Sleep, Stop e Standby

andnbsp; andndash; Alimentação VBAT para RTC, 20andtimes;32 bits de registradores de backup + SRAM de backup opcional de 4 KB

andbull; Conversores A/D de 3andtimes;12 bits, 2,4 MSPS: até 24 canais e 7,2 MSPS no modo intercalado triplo

andbull; Conversores D/A de 2andtimes;12 bits

andbull; DMA de uso geral: controlador DMA de 16 fluxos com FIFOs e suporte a burst

andbull; Até 17 timers: até doze timers de 16 bits e dois de 32 bits até 168 MHz, cada um com até 4 IC/OC/PWM ou contador de pulsos e entrada de codificador (incremental) de quadratura

andbull; Modo de depuração

andnbsp; andndash; Interfaces Serial Wire Debug (SWD) eamp; JTAG

andnbsp; andndash; Cortex-M4 Embedded Trace Macrocellandtrade;

andbull; Até 140 portas de E/S com capacidade de interrupção

andnbsp; andndash; Até 136 E/Ss rápidas de até 84 MHz

andnbsp; andndash; Até 138 E/Ss tolerantes a 5 V

andbull; Até 15 interfaces de comunicação

andnbsp; andndash; Até 3 andtimes; interfaces I2C (SMBus/PMBus)

andnbsp; andndash; Até 4 USARTs/2 UARTs (10,5 Mbit/s, interface ISO 7816, LIN, IrDA, controle de modem)

andnbsp; andndash; Até 3 SPIs (42 Mbits/s), 2 com I2S full-duplex multiplexado para obter precisão de classe de áudio via PLL de áudio interno ou clock externo

andnbsp; andndash; 2 andtimes; interfaces CAN (2.0B Active)

andnbsp; andndash; Interface SDIO

andbull; Conectividade avançada

andnbsp; andndash; Controlador USB 2.0 full-speed device/host/OTG com PHY on-chip

andnbsp; andndash; Controlador USB 2.0 high-speed/full-speed device/host/OTG com DMA dedicado, PHY full-speed on-chip e ULPI

andnbsp; andndash; MAC Ethernet 10/100 com DMA dedicado: suporta hardware IEEE 1588v2, MII/RMII

andnbsp;

Aplicações

Automação e Controle Industrial andndash; Como PLCs, acionamentos de motores, redes industriais e interfaces homem-máquina (HMI).

Equipamentos Médicos e de Saúde andndash; Incluindo monitores de pacientes, dispositivos de diagnóstico e instrumentos médicos portáteis.

Eletrônicos de Consumo e IoT andndash; Usados em eletrodomésticos inteligentes de alta qualidade, gateways IoT e sistemas de processamento de áudio.

Automotivo e Transporte andndash; Aplicável em sistemas de controle de carroceria, subsistemas de infoentretenimento e terminais de gerenciamento de frota.

Processamento de Imagem e Aplicações de Vídeo andndash; Suporta scanners de código de barras, visão de máquina básica e aquisição de dados de sistemas de vigilância.

andnbsp;

Descrição

A família STM32F405xx e STM32F407xx é baseada no núcleo RISC Armandreg; Cortexandreg;-M4 de 32 bits de alto desempenho, operando a uma frequência de até 168 MHz. O núcleo Cortexandreg;-M4 possui uma unidade de ponto flutuante (FPU) de precisão simples que suporta todas as instruções de processamento de dados e tipos de dados de precisão simples Arm. Ele também implementa um conjunto completo de instruções DSP e uma unidade de proteção de memória (MPU), que aprimora a segurança da aplicação.

A família STM32F405xx e STM32F407xx incorpora memórias embarcadas de alta velocidade (memória flash de até 1 MB, até 192 Kbytes de SRAM), até 4 Kbytes de SRAM de backup e uma ampla gama de E/Ss e periféricos aprimorados conectados a dois barramentos APB, três barramentos AHB e uma matriz de barramento multi-AHB de 32 bits.

Todos os dispositivos oferecem três ADCs de 12 bits, dois DACs, um RTC de baixa potência, 12 timers de 16 bits de uso geral, incluindo dois timers PWM para controle de motor, dois timers de 32 bits de uso geral. um gerador de números aleatórios verdadeiros (RNG). Eles também apresentam interfaces de comunicação padrão e avançadas.

andbull; Até três I2Cs

andbull; Três SPIs, dois I2Ss full duplex. Para obter precisão de classe de áudio, os periféricos I2S podem ser cronometrados via um PLL de áudio interno dedicado ou via um clock externo para permitir a sincronização

andbull; Quatro USARTs mais dois UARTs

andbull; Um USB OTG full speed e um USB OTG high speed com capacidade full-speed (com o ULPI)

andbull; Dois CANs

andbull; Uma interface SDIO/MMC

andbull; Ethernet e a interface da câmera disponíveis apenas em dispositivos STM32F407xx
