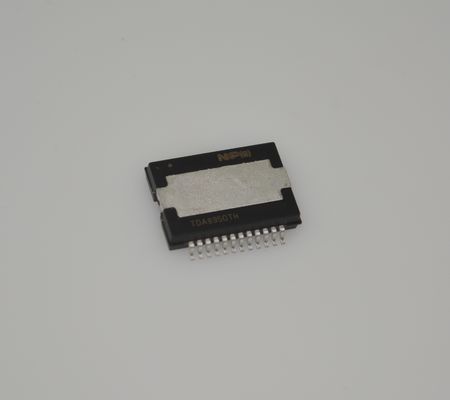

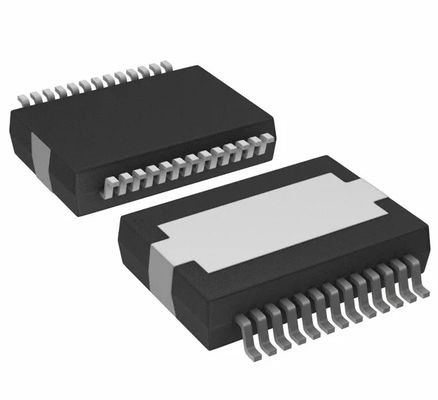

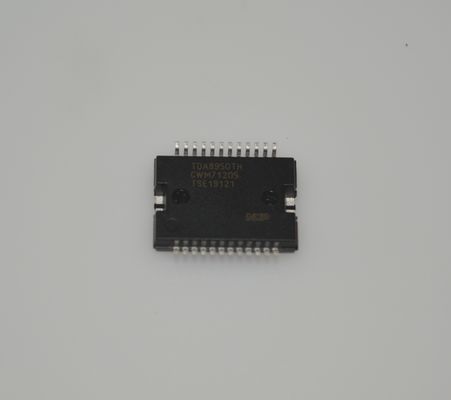

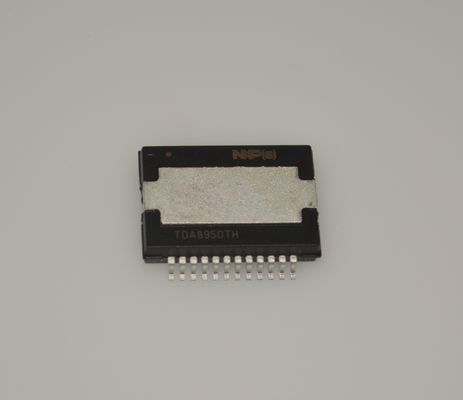

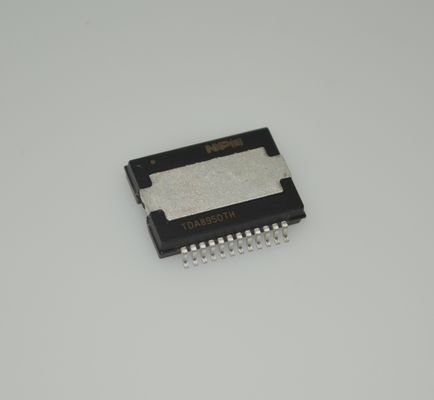

TDA8950TH/N1,118 2x 150W High-Efficiency Class-D Amplifier with 0.01% THD 95dB PSRR ±12V to ±40V Supply Full Protection Parallel Mode Mute/Standby and Thermal Shutdown

TDA8950TH/N1,118 Amplificador Classe D de alta eficiência 2x 150W com 0,01% THD, 95dB PSRR e fonte de alimentação de ±12V a ±40V, proteção total, modo paralelo, mudo/standby e desligamento térmico

Recursos

Pin compatível com TDA8920B para pacotes HSOP24 e DBS23P

Faixa de tensão de alimentação simétrica de operação de ±12,5 V a ±40 V Entradas diferenciais estéreo completas, pode ser usado como estéreo

Amplificador Single-Ended (SE) ou mono Bridge-Tied Load (BTL)

Alta potência de saída em aplicações típicas:

  SE 2 x 150 W, RL = 4Ω (VP = ±37 V)

  SE 2 x 170 W, RL = 4Ω (VP = ±39 V)

  SE 2 x 100 W, RL = 6Ω (VP = ±37 V)

  BTL 1 x 300 W, RL = 8Ω (VP = ±37 V)

Baixo ruído

Partida e desligamento suaves, sem ruído pop

Comutação de tempo morto zero

Frequência fixa

Clock interno ou externo

Alta eficiência

Baixa corrente de repouso

Estratégia de proteção avançada: proteção de tensão e limitação de corrente de saída

Thermal FoldBack (TFB)

Ganho fixo de 30 dB em aplicações SE e 36 dB em BTL

Totalmente à prova de curto-circuito em toda a carga

Modulação BD na configuração BTL

Aplicações

DVD

Mini e micro receptor

Sistema Home Theater In A Box (HTIAB)

Sistema de alto-falantes de alta potência

Descrição

O TDA8950 é um amplificador de potência de áudio Classe D de alta eficiência. A potência de saída típica é de 2 x 150 W com uma impedância de carga do alto-falante de 4 Ω.

O TDA8950 está disponível nos pacotes de energia HSOP24 e DBS23P. O amplificador opera em uma ampla faixa de tensão de alimentação de ±12,5 V a ±40 V e apresenta baixo consumo de corrente de repouso.
