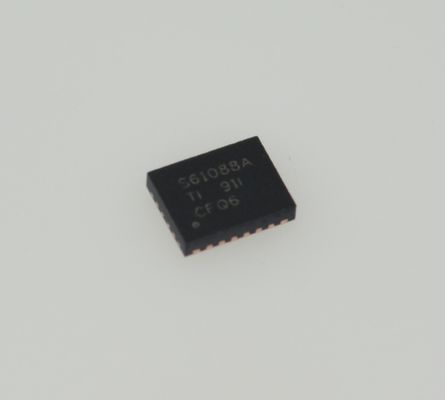

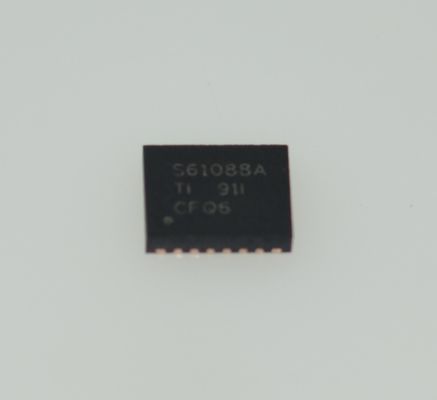

TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A Conversor de impulso de alta potência com 2.5V-12V de entrada 95% de eficiência Ultra-pequeno QFN de baixo ruído Características programáveis Proteção integrada e amplas aplicações

enbsp

Características

andbull; faixa de tensão de entrada de 2,7 V a 12 V

andbull; gama de tensão de saída de 4,5 V a 12,6 V

andbull; corrente de interrupção de 10 A

andbull; até 91% de eficiência a VIN = 3,3 V, VOUT = 9 V e IOUT = 3 A

andbull; selecção do modo entre o modo PFM e o modo PWM forçado com carga leve

andbull; 1.0-andmicro; Uma corrente no pin do VIN durante a desligação

andbull; limite de corrente máxima do interruptor programável por resistor

andbull; Frequência de comutação ajustável: 200 kHz a 2,2 MHz

Andbull; arranque suave programável

Proteção contra sobrevoltagem de saída a 13,2 V

Proteção contra sobrecorrência ciclo a ciclo

e bull; desligamento térmico

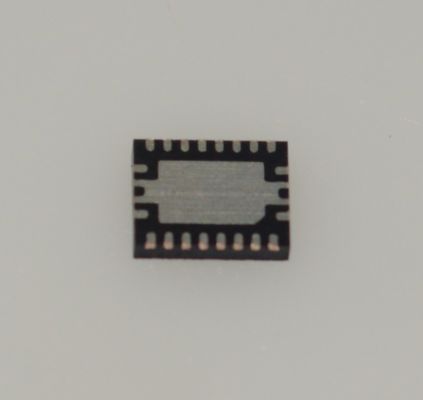

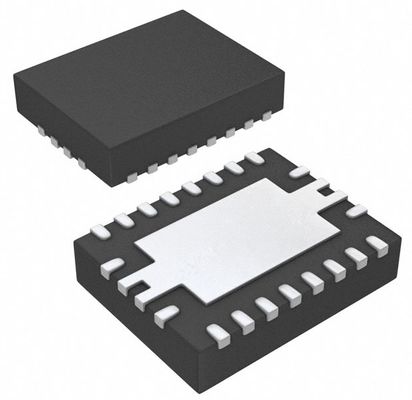

e bull; 4,50 mm andtimes; 3,50 mm pacote VQFN de 20 pinos

enbsp

Aplicações

ebull; Terminal POS portátil

e touro; bluetoothhandtrade; orador

E-cigarro

andbull; Thunderbolt interface

ebull; banco de energia de carga rápida

enbsp

Descrição

O TPS61088 é um conversor de impulso síncrono de alta densidade de potência, totalmente integrado, com um interruptor de alimentação de 11 mandOmega e um interruptor de alimentação de 13 mandOmega;interruptor de retificador para fornecer uma solução de alta eficiência e pequeno tamanho em sistemas portáteisO TPS61088 tem uma ampla gama de tensão de entrada de 2,7 V a 12 V para suportar aplicações com baterias de lítio de célula única ou de duas células.O dispositivo tem capacidade de corrente de interrupção de 10 A e é capaz de fornecer uma tensão de saída de até 12.6 V.

O TPS61088 usa uma topologia de controle de corrente de pico constante adaptativa para regular a tensão de saída..Em condições de carga leve, o dispositivo dispõe de dois modos de funcionamento selecionados pelo pin MODE.Um é o modo de modulação de frequência de pulso (PFM) para melhorar a eficiência e outro é forçado modo PWM para evitar problemas de aplicação causados por baixa frequência de comutaçãoA frequência de comutação no modo PWM é ajustável, variando de 200 kHz a 2,2 MHz por um resistor externo.O TPS61088 também implementa uma função de arranque suave programável e uma função de limite de corrente de pico de comutação ajustávelAlém disso, o dispositivo fornece proteção contra sobrevoltagem de saída de 13,2 V, proteção contra sobrecorrência ciclo a ciclo e proteção contra desligamento térmico.

O TPS61088 está disponível num pacote VQFN de 20 pinos de 3,50 mm.

enbsp

Informações

enbsp

Desenho
