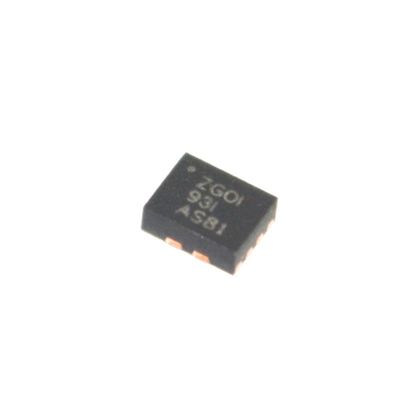

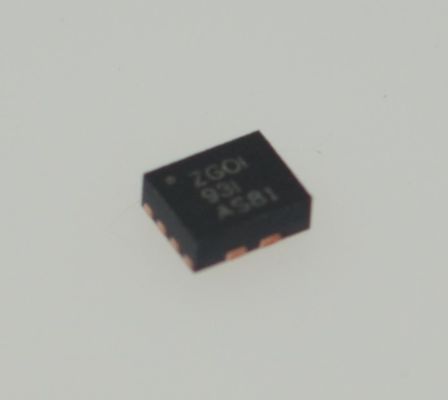

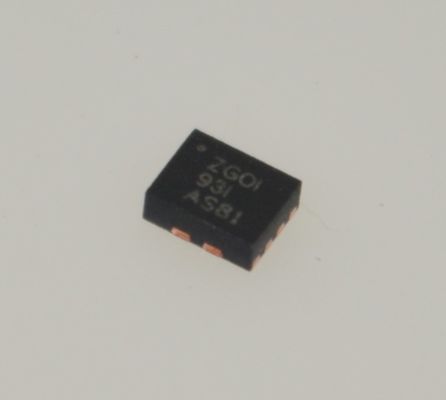

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR Conversor Boost de 2,5A 2,5V-12V Entrada 95% Eficiência Ultra-Compacto Baixa Ondulação Programável Proteção Completa Ampla Faixa de -40°C a 125°C

Características

• Faixa de tensão de entrada: 2,7 V a 12 V

• Faixa de tensão de saída: 4,5 V a 12,6 V

• Até 90% de eficiência em VIN = 3,3 V, VOUT = 9 V e IOUT = 2 A

• Limite de corrente de pico programável por resistor de até 10 A para alta corrente de pulso

• Frequência de comutação ajustável: 200 kHz a 2,2 MHz

• Tempo de arranque suave integrado de 4 ms

• Modo de operação PFM em carga leve (TPS61089)

• Modo de operação PWM forçado em carga leve (TPS610891)

• Proteção interna contra sobretensão de saída em 13,2 V

• Proteção contra sobrecorrente ciclo a ciclo

• Desligamento térmico

• Pacote VQFN HotRod™ de 2,00 mm × 2,50 mm

Aplicações

• Alto-falante Bluetooth™

• Banco de energia de carregamento rápido

• Terminal POS portátil

Descrição

O TPS61089x representa o TPS61089 e o TPS610891. O TPS61089x é um conversor boost síncrono totalmente integrado com um interruptor de alimentação principal de 19 mΩ e um interruptor retificador de 27 mΩ. O dispositivo fornece uma solução de alta eficiência e tamanho reduzido para equipamentos portáteis. O TPS61089x apresenta uma ampla faixa de tensão de entrada de 2,7 V a 12 V para suportar aplicações alimentadas com baterias de íon/polímero de lítio de célula única ou duas células. O TPS61089x tem capacidade de corrente de comutação contínua de 7 A e fornece tensão de saída de até 12,6 V.

O TPS61089x usa a topologia de controle de corrente de pico de tempo desligado constante adaptável para regular a tensão de saída. Em condições de carga moderada a pesada, o TPS61089x funciona no modo de modulação por largura de pulso (PWM). Em condições de carga leve, o TPS61089 funciona no modo de modulação por frequência de pulso (PFM) para melhorar a eficiência, enquanto o TPS610891 ainda funciona no modo PWM para evitar problemas de aplicação causados ​​pela baixa frequência de comutação. A frequência de comutação no modo PWM é ajustável de 200 kHz a 2,2 MHz. O TPS61089x também implementa uma função de arranque suave integrada de 4 ms e uma função de limite de corrente de pico de comutação ajustável. Além disso, o dispositivo fornece proteção contra sobretensão de saída de 13,2 V, proteção contra sobrecorrente ciclo a ciclo e proteção contra desligamento térmico.

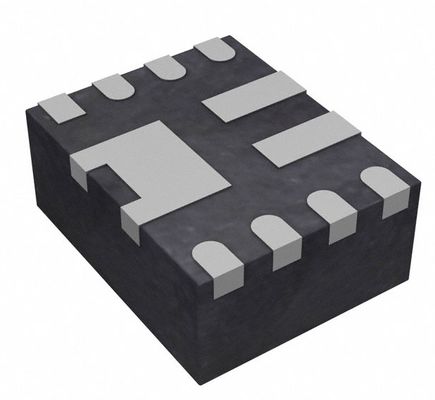

O TPS61089x está disponível em um tamanho extremamente compacto de um pacote VQFN de 2,0 mm × 2,5 mm de 11 pinos.
