UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

Controlador PWM de modo corrente UC2843BDG Operação a 500kHz Saída de alta corrente Ampla entrada de 8V-30V Referência de precisão de baixo custo Proteção robusta Versátil para fontes de alimentação

andnbsp;

Características

andbull; Oscilador ajustado para controle preciso de frequência

andbull; Frequência do oscilador garantida em 250 kHz

andbull; Operação em modo corrente até 500 kHz

andbull; Compensação automática de alimentação direta

andbull; PWM com trava para limitação de corrente ciclo a ciclo

andbull; Referência internamente ajustada com bloqueio de subtensão

andbull; Saída totem pole de alta corrente

andbull; Bloqueio de subtensão com histerese

andbull; Baixa corrente de partida e operação

andbull; Este é um dispositivo livre de P e livre de halogênio

andnbsp;

Aplicações

1:Fontes de alimentação de comutação off-line (conversores AC-DC): Adaptadores de energia (por exemplo, laptops, monitores), sistemas de energia industrial, eletrônicos de consumo (TVs, equipamentos de áudio).

2: Conversores DC-DC: Conversores boost (aumento de tensão da bateria), conversores flyback (fontes de alimentação isoladas de até 100W-150W).

andnbsp;

Descrição

As séries UC3842B, UC3843B são controladores de modo corrente de frequência fixa de alto desempenho. Eles são projetados especificamente para aplicações de conversores Off-Line e DC-DC, oferecendo ao projetista uma solução econômica com componentes externos mínimos. Esses circuitos integrados apresentam um oscilador ajustado para controle preciso do ciclo de trabalho, uma referência com compensação de temperatura, amplificador de erro de alto ganho, comparador de detecção de corrente e uma saída totem pole de alta corrente, ideal para acionar um MOSFET de potência.

Também estão incluídas características de proteção que consistem em bloqueios de subtensão de entrada e referência, cada um com histerese, limitação de corrente ciclo a ciclo, tempo morto de saída programável e uma trava para medição de pulso único.

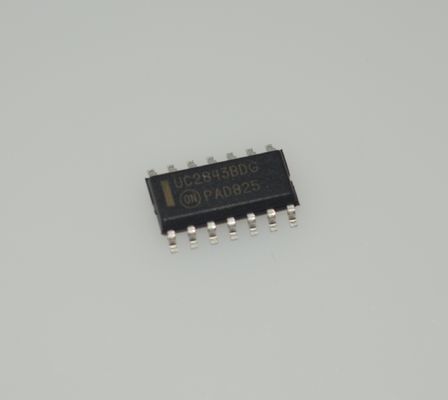

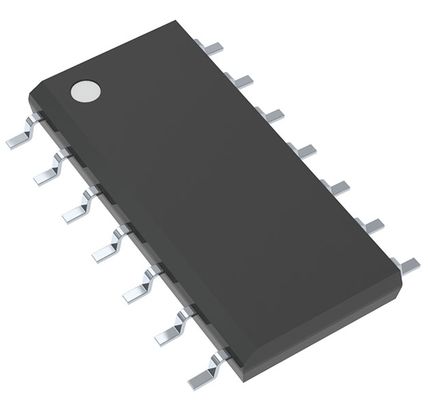

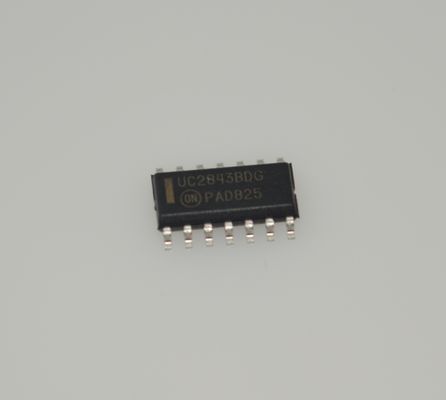

Esses dispositivos estão disponíveis em um pacote plástico de 8 pinos dual-in-line e montagem em superfície (SOIC-8), bem como no pacote plástico de montagem em superfície de 14 pinos (SOIC-14). O pacote SOIC-14 possui pinos de alimentação e terra separados para o estágio de saída totem pole.

O UCX842B possui limiares UVLO de 16 V (ligado) e 10 V (desligado), ideal para conversores off-line. O UCX843B é adaptado para aplicações de baixa tensão, com limiares UVLO de 8,5 V (ligado) e 7,6 V (desligado).
