AD828ANZ Dual 50MHz Low Noise Video Op Amp 1200V/μs Slew Rate 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors para Processamento de CCD de Imagem de Alta Velocidade e Sistemas de Ultrassonografia

AD828ANZ Amplificador Operacional de Vídeo de Baixo Ruído Duplo de 50MHz 1200V/andmicro;s Slew Rate 0,02%/0,03anddeg; Ganho/Fase Diferencial Resistores Internos de Ajuste de Ganho para Processamento CCD de Imagem de Alta Velocidade e Sistemas de Ultrassom

andnbsp;

CARACTERÍSTICAS

Excelente Desempenho de Vídeo

andnbsp; Erro de Ganho e Fase Diferenciais de 0,01% e 0,05anddeg;

Alta Velocidade

andnbsp; Largura de Banda de 130 MHz 3 dB (G = +2)

andnbsp; Slew Rate de 450 V/ s

andnbsp; Tempo de Estabilização de 80 ns para 0,01%

Baixo Consumo

andnbsp; Corrente Máxima de Alimentação de 15 mA

Alta Capacidade de Saída

andnbsp; Corrente Mínima de Saída de 50 mA por Amplificador

andnbsp; Ideal para Conduzir Cabos Terminados

Alimentação Flexível

andnbsp; Especificado para Operação de +5 V, 5 V e 15 V

andnbsp; andplusmn;3,2 V Oscilação Mínima de Saída em uma Carga de 150 (VS = 5 V)

Excelente Desempenho DC

andnbsp; 2,0 mV Tensão de Offset de Entrada

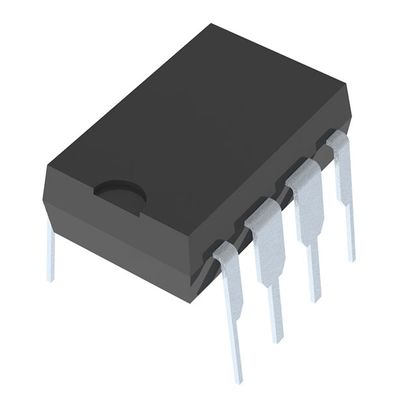

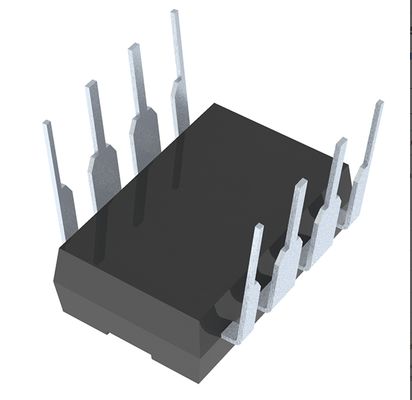

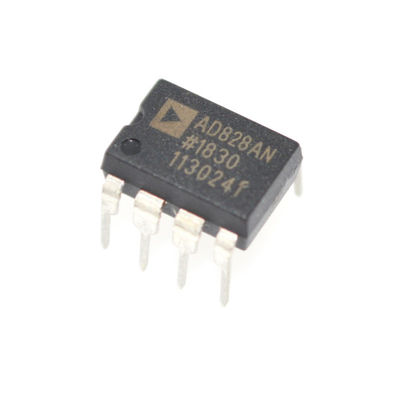

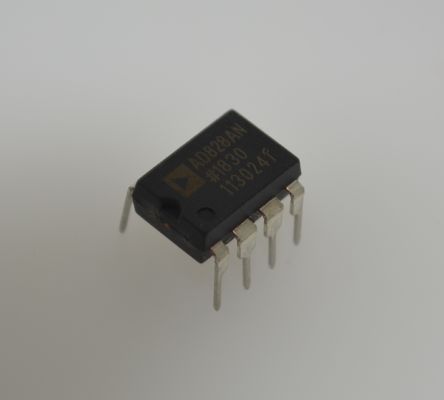

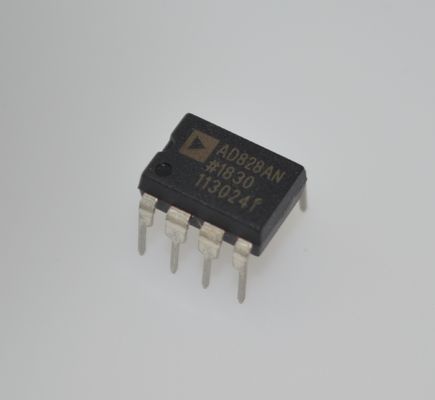

Disponível em SOIC de 8 pinos e Mini-DIP de Plástico de 8 pinos

andnbsp;

Aplicações

1: Equipamentos de Vídeo Profissionais e de Transmissão

Exemplos: Drivers de linha de vídeo, comutadores de roteamento de vídeo, canais de câmeras de transmissão, placas de captura de vídeo de nível profissional.

Razão: Seu excepcionalmente baixo erro de ganho diferencial (0,02%) e erro de fase diferencial (0,03anddeg;) minimizam a distorção de cores, garantindo sinais de vídeo de alta fidelidade, o que é uma métrica crítica em vídeo profissional.

2: Sistemas de Imagem Médica

Exemplos: Circuitos de recepção front-end em sistemas de ultrassom médicos, dispositivos de ultrassom portáteis.

Razão: A alta largura de banda (50 MHz) e a alta taxa de variação (1200 V/andmicro;s) permitem a amplificação e transmissão precisas de sinais de eco de ultrassom de alta frequência, enquanto seu desempenho de baixo ruído ajuda a melhorar a relação sinal-ruído e a clareza da imagem.

3: Sistemas de Aquisição de Dados de Alta Velocidade

Exemplos: Processamento de sinais CCD (Dispositivo de Carga Acoplada) canais em sistemas de imagem, amplificadores de driver para ADCs (Conversores Analógico-Digital) de alta velocidade, front-ends de osciloscópio.

Razão: Ele pode responder rapidamente e amplificar sinais fracos de sensores (como CCDs) e conduzi-los fielmente para ADCs subsequentes sem degradar a integridade do sinal.

4: Sistemas de Comunicações e RF

Exemplos: Amplificação de Frequência Intermediária (IF), condicionamento de sinal.

Razão: Sua largura de banda e taxa de variação suficientes permitem que ele lide com sinais de RF na faixa de IF para amplificação e buffer.

andnbsp;

DESCRIÇÃO

O AD828 é um amplificador operacional de vídeo duplo de baixo custo otimizado para uso em aplicações de vídeo que exigem ganhos de +2 ou maiores e alta capacidade de saída, como condução de cabos. Devido à sua baixa potência e funcionalidade de alimentação única, juntamente com excelentes erros de ganho e fase diferenciais, o AD828 é ideal para aplicações sensíveis à energia, como câmeras de vídeo e equipamentos de vídeo profissionais.

Com especificações de vídeo como planicidade de 0,1 dB a 40 MHz e baixos erros de ganho e fase diferenciais de 0,01% e 0,05anddeg;, juntamente com 50 mA de corrente de saída por amplificador, o AD828 é uma excelente escolha para qualquer aplicação de vídeo. A largura de banda de ganho de 130 MHz e a taxa de variação de 450 V/andmicro;s tornam o AD828 útil em muitas aplicações de alta velocidade, incluindo monitores de vídeo, CATV, copiadoras coloridas, scanners de imagem e máquinas de fax.

O AD828 é totalmente especificado para operação com uma única fonte de alimentação de 5 V e com fontes duplas de andplusmn;5 V a andplusmn;15 V. Essa flexibilidade de alimentação, juntamente com uma corrente de alimentação muito baixa de 15 mA e excelentes características de CA em todas as condições de alimentação, tornam o AD828 a escolha ideal para muitas aplicações exigentes, mas sensíveis à energia.

O AD828 é um amplificador operacional de feedback de tensão que se destaca como um estágio de ganho (ganhos > +2) ou filtro ativo em sistemas de alta velocidade e vídeo e atinge um tempo de estabilização de 45 ns a 0,1%, com uma baixa tensão de offset de entrada de 2 mV máx.

O AD828 está disponível em pacotes mini-DIP de plástico de 8 pinos e SOIC de baixo custo e pequenos.
