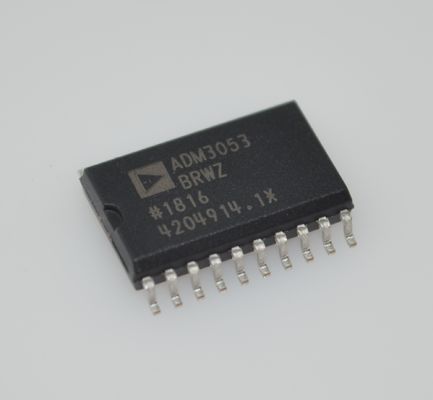

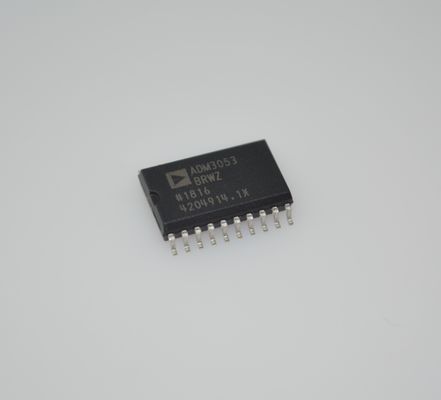

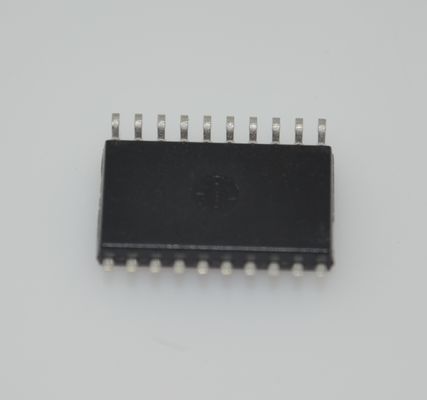

ADM3053BRWZ Transceptor CAN Isolado de 5 kV rms com DC-DC Isolado Integrado ISO 11898-2 1 Mbps CMTI Alto Pacote SOIC-20 para Redes Industriais e Controle de Motores

ADM3053BRWZ Transceptor CAN isolado de 5 kV rms com DC-DC isolado integrado ISO 11898-2 1 Mbps High CMTI Pacote SOIC-20 para Redes Industriais e Controle de Motores

CARACTERÍSTICAS

Transceptor CAN isolado de sinal e potência de 2,5 kV rms

Conversor dc-to-dc isolado integrado isoPower

Operação de 5 V em VCC

Operação de 5 V ou 3,3 V em VIO

Conforme o padrão ISO 11898

Taxas de dados de alta velocidade de até 1 Mbps

Nós não alimentados não perturbam o barramento

Conecte 110 ou mais nós no barramento

Controle de inclinação para EMI reduzida

Proteção de desligamento térmico

Alta imunidade a transientes de modo comum: >25 kV/µs

Aprovações de segurança e regulamentares

  Reconhecimento UL

  2500 V rms por 1 minuto por UL 1577

  Aviso de Aceitação de Componentes CSA 5A

  Certificado de Conformidade VDE

  DIN EN 60747-5-2 (VDE 0884 Parte 2): 2003-01

  VIORM = 560 V pico

Faixa de temperatura de operação industrial (–40°C a +85°C)

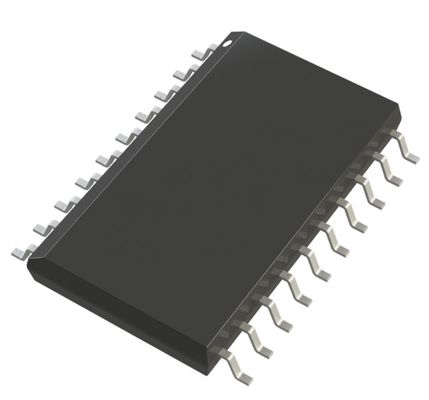

Disponível em pacote SOIC de corpo largo, 20 pinos

APLICAÇÕES

Barramentos de dados CAN

Redes de campo industriais

DESCRIÇÃO

O ADM3053 é um transceptor de camada física de rede de área de controle (CAN) isolado com um conversor dc-to-dc isolado integrado. O ADM3053 está em conformidade com o padrão ISO 11898.

O dispositivo emprega a tecnologia iCoupler® da Analog Devices, Inc., para combinar um isolador de 2 canais, um transceptor CAN e o conversor dc-to-dc isoPower® da Analog Devices em um único pacote de montagem em superfície SOIC. Um oscilador no chip emite um par de formas de onda quadradas que acionam um transformador interno para fornecer energia isolada. O dispositivo é alimentado por uma única fonte de 5 V, realizando uma solução CAN totalmente isolada.

O ADM3053 cria uma interface totalmente isolada entre o controlador de protocolo CAN e o barramento da camada física. Ele é capaz de operar em taxas de dados de até 1 Mbps.

O dispositivo possui recursos de limitação de corrente e desligamento térmico para proteger contra curtos-circuitos de saída. A peça é totalmente especificada na faixa de temperatura industrial e está disponível em um pacote SOIC de corpo largo de 20 pinos.

O ADM3053 contém a tecnologia isoPower que usa elementos de comutação de alta frequência para transferir energia através do transformador. Cuidados especiais devem ser tomados durante o layout da placa de circuito impresso (PCB) para atender aos padrões de emissões. Consulte a Nota de Aplicação AN-0971, Recomendações para Controle de Emissões Radiadas com Dispositivos isoPower, para obter detalhes sobre as considerações de layout da placa.

INFORMAÇÕES

Desenho
