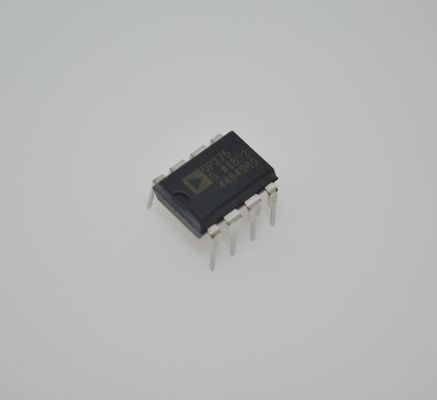

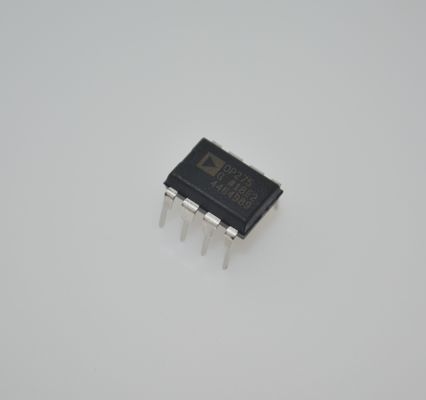

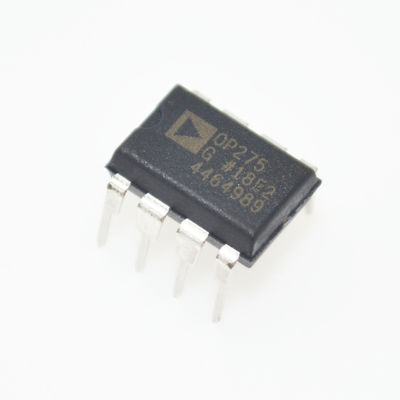

OP275GPZ Renomado Amplificador Operacional de Áudio com Mistura Bipolar/JFET, Largura de Banda de 5MHz, Taxa de Slew de 22V/µs, Baixo Ruído de 6nV/√Hz, Alta Corrente de Saída de 10mA, Faixa de ±4 a ±22V e Encapsulamento DIP-8/SOIC-8

OP275GPZ Renomado Amplificador Operacional de Áudio com Mistura Bipolar/JFET, Largura de Banda de 5MHz, Taxa de Slew de 22V/andmicro;s, Baixo Ruído de 6nV/andradic;Hz, Alta Corrente de Saída de 10mA, Faixa de andplusmn;4 a andplusmn;22V e Pacote DIP-8/SOIC-8

andnbsp;

CARACTERÍSTICAS

Excelentes Características Sônicas

Baixo Ruído: 6 nV/Hz

Baixa Distorção: 0,0006%

Alta Taxa de Slew: 22 V/andmicro;s

Ampla Largura de Banda: 9 MHz

Baixa Corrente de Alimentação: 5 mA

Baixa Tensão de Offset: 1 mV

Baixa Corrente de Offset: 2 nA

Ganho Unitário Estável

Pacote SOIC-8

Pacote PDIP-8

andnbsp;

APLICAÇÕES

Alto Desempenho

Áudio Ativo

Filtros Amplificadores Rápidos

Integradores

andnbsp;

DESCRIÇÃO

O OP275 é o primeiro amplificador a apresentar o front-end do Amplificador Butler. Este novo design de front-end combina transistores bipolares e JFET para obter amplificadores com a precisão e o baixo desempenho de ruído dos transistores bipolares, e a velocidade e qualidade de som dos JFETs. A Distorção Harmônica Total mais Ruído é igual à dos amplificadores de áudio anteriores, mas com correntes de alimentação muito mais baixas.

Um canto l/f muito baixo, abaixo de 6 Hz, mantém uma resposta de densidade de ruído plana. Seja o ruído medido a 30 Hz ou 1 kHz, é de apenas 6 nVHz. A parte JFET do estágio de entrada dá ao OP275 suas altas taxas de slew para manter a distorção baixa, mesmo quando grandes oscilações de saída são necessárias, e a taxa de slew de 22 V/andmicro;s do OP275 é a mais rápida de qualquer amplificador de áudio padrão. O melhor de tudo é que este baixo ruído e alta velocidade são alcançados usando menos de 5 mA de corrente de alimentação, menor do que qualquer amplificador de áudio padrão.

O desempenho DC aprimorado também é fornecido com as correntes de polarização e offset muito reduzidas em relação aos projetos puramente bipolares. A tensão de offset de entrada é garantida em 1 mV e é tipicamente inferior a 200 andmicro;V. Isso permite que o OP275 seja usado em muitas aplicações acopladas em DC ou de soma sem a necessidade de seleções especiais ou o ruído adicional da eletrônica de ajuste de offset adicional.

A saída é capaz de acionar cargas de 600  a 10 V rms, mantendo baixa distorção. THD + Ruído a 3 V rms é baixo, 0,0006%.

O OP275 é especificado na faixa de temperatura industrial estendida (andndash;40anddeg;C a +85anddeg;C). Os OP275s estão disponíveis em pacotes DIP de plástico e SOIC-8. Os pacotes SOIC-8 estão disponíveis em bobinas de 2500 peças. Muitos amplificadores de áudio não são oferecidos em pacotes de montagem em superfície SOIC-8 por vários motivos; no entanto, o OP275 foi projetado para oferecer desempenho total em embalagens de montagem em superfície.

andnbsp;

INFORMAÇÕES

andnbsp;

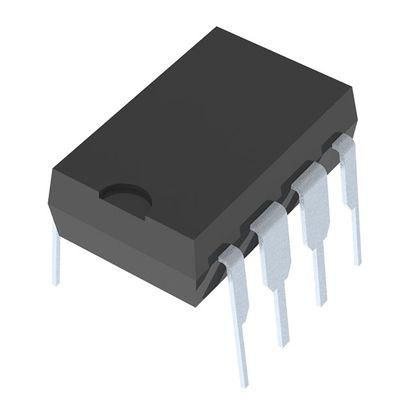

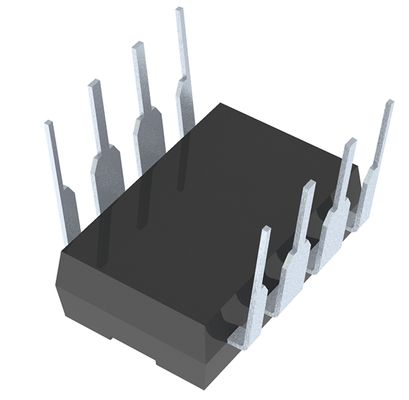

Desenho

Nossa vantagem:telefones, PDAs, computadores portáteis

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.
