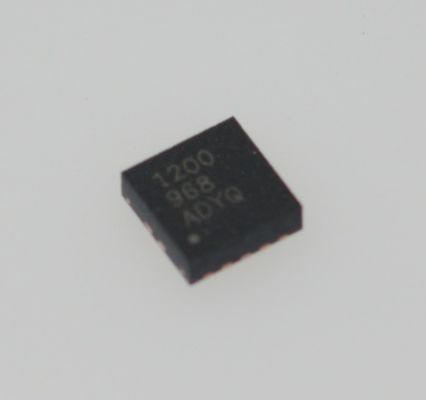

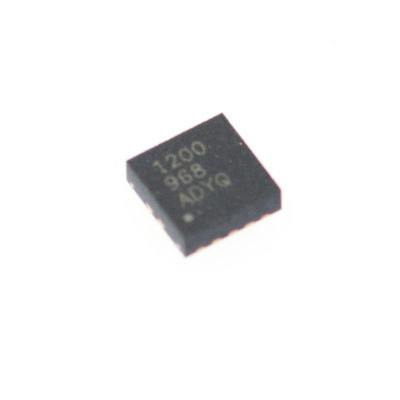

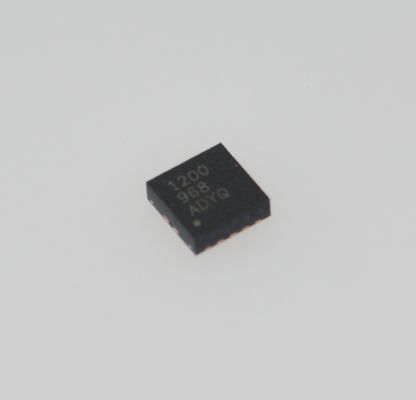

TPS51200DRCR Regulador de terminação DDR Sink/Source de 3A para VDDQ=1,5V/1,8V/2,5V com VTT=±0,5% de precisão, Buffer de referência e baixo IQ em SON-10 de 2mmx2mm

TPS51200DRCR 3A Regulador de terminação DDR de sumidouro/fonte para VDDQ=1,5V/1,8V/2,5V com VTT=andplusmn;00,5% de precisão tampão de referência e baixo QI em 2mmx2mm SON-10

enbsp

Características

Andbull; Voltagem de entrada: suporta trilhos de 2,5v e de 3,3v

andbull; faixa de tensão VLDOIN: 1,1V a 3,5V

e bull; o regulador de terminação do sumidouro e da fonte inclui compensação de queda

andbull; Requer uma capacidade de saída mínima de 20andmu;F (normalmente 3 andtimes; 10andmu;F MLCCs) para aplicações de terminação de memória (DDR)

e bull; PGOOD para monitorizar a regulação da produção

ebull; EN Input

andbull; entrada REFIN permite rastreamento de entrada flexível, seja diretamente ou através de divisor de resistor

ebull; sensoriamento remoto (VOSNS)

e bull; e plusmn; 10 mA referência tamponada (REFOUT)

andbull; Inbuilt soft start, UVLO e OCL

e bull; desligamento térmico

andbull; Suporta aplicações DDR, DDR2, DDR3, DDR3L, DDR3 de baixa potência e DDR4 VTT

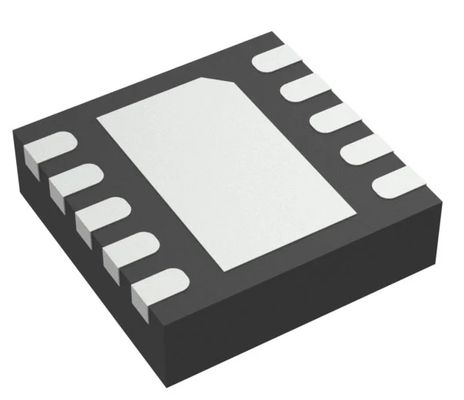

andbull; pacote VSON de 10 pines com almofada térmica

enbsp

Aplicações

andbull; Regulador de terminação de memória para DDR, DDR2, DDR3, DDR3L, DDR3 e DDR4 de baixa potência

andbull; notebooks, desktops e servidores

e bull; Telecom e datacom

Estações de base

e bull; televisores LCD e televisores PDP

Máquinas de impressão

ebull; Set-top boxes

enbsp

Descrição

O dispositivo TPS51200 é um regulador de terminação de taxa de dados dupla de sumidouro e fonte (DDR) projetado especificamente para sistemas de baixa tensão de entrada, baixo custo e baixo ruído onde o espaço é uma consideração fundamental.

O TPS51200 mantém uma resposta transitória rápida e requer uma capacidade de saída mínima de apenas 20andmu;F. O TPS51200 suporta uma função de sensoriamento remoto e todos os requisitos de energia para DDR, DDR2,DDR3, DDR3L, DDR3 de baixa potência e DDR4 terminação de autocarro VTT.

Além disso, o TPS51200 fornece um sinal PGOOD de drenagem aberta para monitorar a regulação da saída e um sinal EN que pode ser usado para descarregar VTT durante o S3 (suspensão para RAM) para aplicações DDR.

O TPS51200 está disponível no pacote de almofadas térmicas VSON de 10 pinos, com eficiência térmica, e é classificado tanto como verde como livre de Pb.
