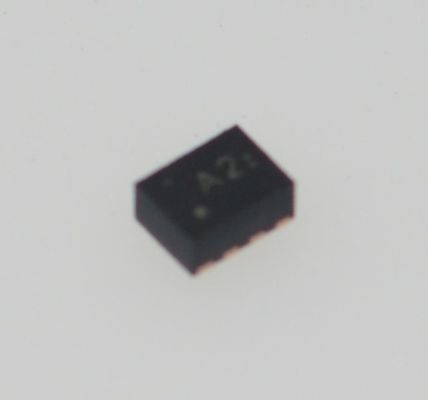

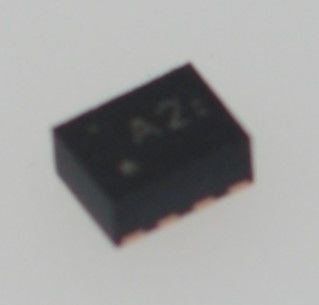

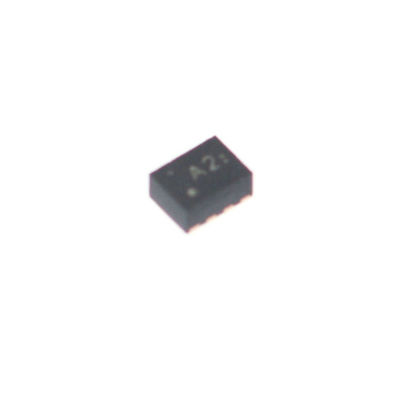

TPS62822DLCR 2,25MHz 2A Step-Down Converter com 6,5μA IQ 1,8V-6,5V Input 0,6V±1% Ref 100% Duty Cycle Power Save Forced PWM and 2mmx2mm SON-8

TPS62822DLCR 2,25MHz Conversor Step-Down de 2A com 6,5µA IQ Entrada de 1,8V-6,5V 0,6V±1% Ref 100% Ciclo de Trabalho Power Save Forced PWM & 2mmx2mm SON-8

Características

• Topologia DCS-Control™

• Chaves de alimentação internas de 26 mΩ/25 mΩ (TPS62823)

• Corrente de saída de até 3A (TPS62823)

• Corrente de repouso muito baixa de 4 µA

• Frequência de comutação tipicamente de 2,2 MHz

• Precisão da tensão de feedback de 1% (faixa de temperatura total)

• Habilitar (EN) e bom funcionamento (PG)

• Tensão de saída ajustável de 0,6 V a 4 V

• Modo de ciclo de trabalho de 100%

• Circuito de soft-start interno

• Transição perfeita para o modo de economia de energia

• Bloqueio de subtensão

• Descarga de saída ativa

• Limite de corrente ciclo a ciclo

• Proteção contra curto-circuito HICCUP

• Proteção contra temperatura excessiva

• Em conformidade com a classe B da CISPR11

Aplicações

• Fonte de alimentação POL em dispositivos portáteis/alimentados por bateria

• Automação de fábrica e edifícios

• Computação móvel, cartões de rede

• Unidade de estado sólido

• Terminal de dados, ponto de venda

• Servidores, projetores, impressoras

Descrição

O TPS6282x é um conversor DC-DC step-down síncrono versátil e fácil de usar, com uma corrente de repouso muito baixa de apenas 4 µA. Ele fornece até 3A de corrente de saída (TPS62823) a partir de uma tensão de entrada de 2,4 V a 5,5 V. Com base na topologia DCS-Control™, ele oferece uma resposta transiente rápida.

A referência interna permite regular a tensão de saída para 0,6 V com uma alta precisão de tensão de feedback de 1% em toda a faixa de temperatura de junção de -40°C a 125°C. A família de dispositivos compatíveis pin-to-pin e BOM-to-BOM escalável de 1-A, 2-A, 3-A pode ser usada com pequenos indutores de 470 nH.

O TPS6282x inclui um modo de economia de energia inserido automaticamente para manter alta eficiência em cargas muito leves.

O dispositivo possui um sinal Power Good e um circuito de soft start interno. Ele é capaz de operar no modo 100%. Para proteção contra falhas, ele incorpora um limite de corrente HICCUP, bem como um desligamento térmico.

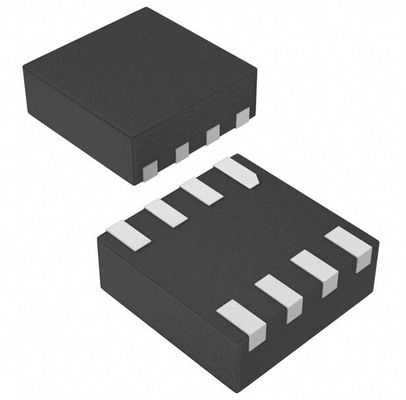

O TPS6282x é embalado em um pacote QFN-8 de 2 mm x 1,5 mm.

INFORMAÇÕES

Desenho

Nossa vantagem:telefones, PDAs, computadores portáteis

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
