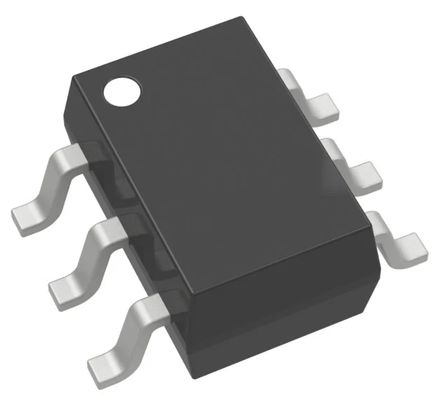

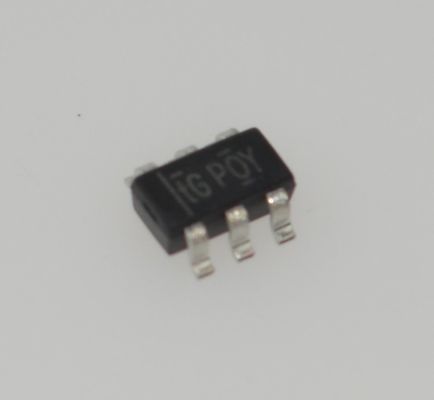

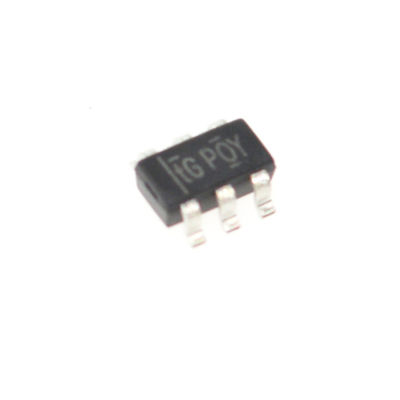

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX Timer IC Alta precisão Ultra Baixo 1andmu;A Corrente Ampla 1.7V-5.5V Fornecimento Pacote pequeno SOT-23 -40anddeg;C a 125anddeg;C Intervalo Frequências fixas Iniciação robusta Pb-Free para portátil e amp; Dispositivos IoT

enbsp

Características

Gerador de reinicialização de alimentação com tempo de atraso ajustável:1.25ms a 10s.

Corrente de quiescência muito baixa: 2,8 andmu;A típico

Precisão de limiar elevado: 0,5% Tipo.

Estão disponíveis tensões de limiar fixas para carris de tensão padrão de 0,9V a 5V e tensões regulaveis até 0,4V.

Entrada de reinicialização manual (MR).

Saída RESET de descarga aberta.

Intervalo de temperatura: -40°C a +125°C

Embalagem (livre de Pb e verde):

enbsp;enbsp;equot;6 pinos, TDFN 2.0x2.0 ((ZC)
  "6 pinos, SOT23 (TA)

Totalmente livre de chumbo e totalmente compatível com a RoHS

Sem halogênio e sem antimônio.

enbsp

Aplicação

Capacitor para aplicações de DSP ou microcontrolador

Computadores portáteis/de mesa

PDAs/Produtos portáteis alimentados por bateriaAplicações

Produtos portáteis/acionados por bateria

Aplicações FPGA/ASIC

enbsp

Descrição

A família PT7M3808G de circuitos de supervisão e controlo de microprocessadores monitora a tensão do sistema de 0,4V a 5,0V, afirmando e emitindo um sinal RESET de descarga aberta quando a tensão e a tensão SENSE são alteradas.A redução do nível de oxidação deve ser efetuada no momento em que o nível de oxidação cai abaixo de um limiar pré-definido ou quando a redefinição manualA saída RESET permanece baixa durante o tempo de atraso ajustável pelo utilizador após a tensão SENSE e a reinicialização manual (MR) retornarem acima da tensão SENSE;respectivos limiares.

A série PT7M3808G utiliza uma referência de precisão para alcançar enbsp;0A precisão de limiar de 0,5% para VIT s3.3 V. O atraso e o tempo de reinicialização podem ser definidos em 20 ms desconectando o pin Cr, 300 ms e 300 ms conectando o pin C+ ao Vop utilizando um resistor, ou podem ser definidos em 20 ms.ajustado pelo utilizador entre 1O PT7M3808 tem uma corrente quiescente muito baixa e típica de 2,8 uA, por isso é bem adequado paraAplicações a bateriaDispõe de um pequeno SOT23 e de um ultrapequeno 2.0x2.0 TDFN, e é totalmente especificado numa gama de temperaturas de -40°C a +125°C.

enbsp

Informações

enbsp

Desenho
