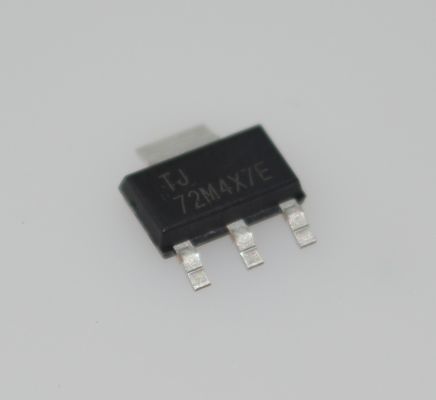

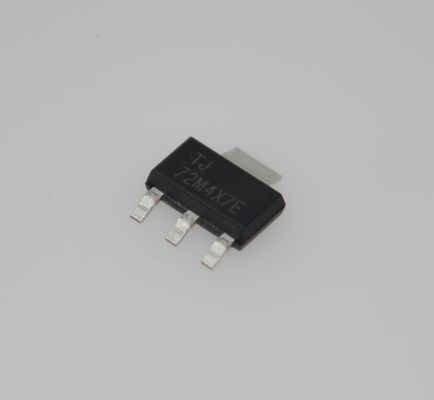

1.2V Low Dropout TLV1117LV33DCYR 3.3V LDO Regulator 800mA Output High PSRR 1% Precisão estável com condensadores cerâmicos habilitar pin -40°C a 125°C SOT-223 Pacote

1.2V Low Dropout TLV1117LV33DCYR 3.3V LDO Regulator 800mA Output High PSRR 1% Precisão estável com condensadores cerâmicos habilitar pin -40°C a 125°C SOT-223 Pacote

Características

• Precisão típica: 1,5%

• Baixo QI: 100 μA (máximo) 500 vezes inferior aos dispositivos 1117 padrão

• VIN: 2 V a 5,5 V VIN máximo absoluto: 6 V

• Estável com corrente de saída de 0 mA

• Baixo abandono: 455 mV a 1 A para VOUT = 3,3 V

• PSRR elevado: 65 dB a 1 kHz

• Limites mínimos de corrente especificados: 1,1 A

• Estável com condensadores cerâmicos de baixo custo:

• Faixa de temperatura: ¥40°C a +125°C

• Desligamento térmico e protecção contra sobrecorrência

• Para a substituição de um dispositivo com funcionalidade melhorada, ver o TLV761

Aplicações

• Set-top boxes

• Televisores e monitores

• Periféricos de computadores, notebooks, placas-mãe

• Modems e outros produtos de comunicação

• Troca de fonte de alimentação após regulação

Descrição

O regulador linear de baixa queda (LDO) TLV1117LV é uma versão de baixa tensão de entrada do popular regulador de tensão TLV1117.

O TLV1117LV é um dispositivo extremamente de baixa potência que consome 500 vezes menos corrente de quiescência do que os reguladores tradicionais de tensão 1117Fabricação do dispositivo concebido para aplicações que exigem uma corrente de espera muito baixa. O TLV1117LV LDO também é estável com 0 mA de corrente de carga; não há requisito de carga mínima,tornando o dispositivo uma boa escolha para aplicações em que o regulador deve alimentar cargas muito pequenas durante o estado de espera, além de grandes correntes da ordem de 1 A durante o funcionamento normal;O TLV1117LV oferece excelente desempenho de linha e carga transitória,que resultam em sub-deslocamentos e superações de magnitude muito pequenas da tensão de saída quando a corrente de carga exigida muda de menos de 1 mA para mais de 500 mA.

Um amplificador de falha de banda de precisão fornece uma precisão de 1,5%.Outras características valiosas incluem baixo ruído de saída e baixa tensão de queda.

O dispositivo é internamente compensado para ser estável com capacitores de resistência equivalente em série (ESR) de 0-Ω. Essas principais vantagens permitem o uso de capacitores cerâmicos de pequeno porte e econômicos.Os capacitores econômicos que têm voltagens de desvio mais elevadas e desratização de temperatura também podem ser usados se desejar.

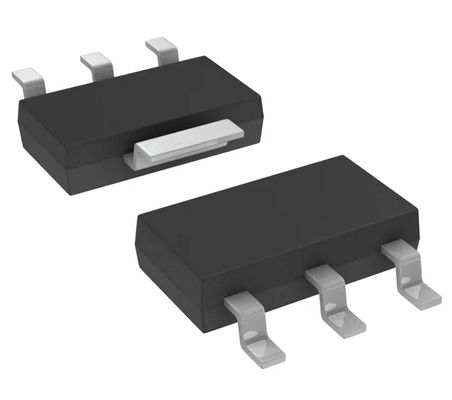

O TLV1117LV está disponível em um pacote SOT-223.

Informações

Desenho

A nossa vantagem:telefones, PDA's, notebooks

• Produtos de alta qualidade --- as nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- rigoroso teste de qualidade antes do envio, e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipa de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após o pagamento confirmado.

Certifique-se de satisfazer as suas necessidades de todos os tipos de componentes.- Não.


Lista de produtos
Fornecer uma série de componentes eletrônicos, gama completa de semicondutores, componentes ativos e passivos. Podemos ajudá-lo a obter tudo para bom do PCB, em uma palavra, você pode obter uma solução única aqui,


As ofertas incluem:
Circuito integrado, ICs de memória, diodo, transistor, condensador, resistor, varistor, fusível, trimmer e potenciômetro, transformador, bateria, cabo, relé, interruptor, conector, bloco terminal,Cristal e oscilador, Indutor, Sensor, Transformador, Condutor IGBT, LED,LCD, Conversor, PCB (Printed Circuit Board),PCBA (PCB Assembly)

Forte em Marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
