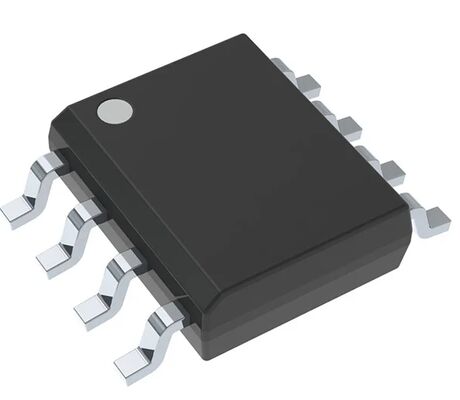

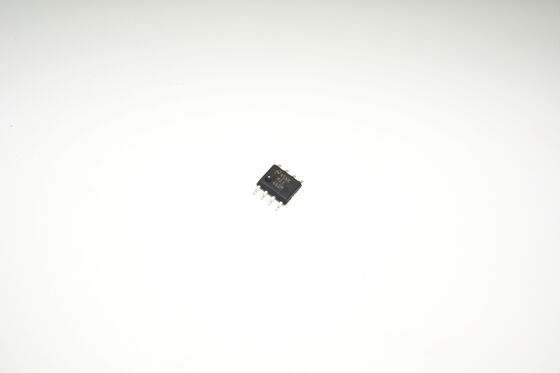

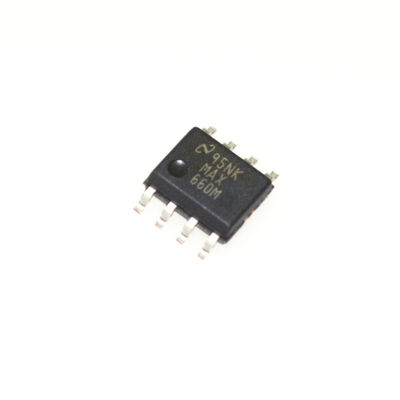

MAX660MX 5V 60mA Inversor DC-DC/Duplicador de Tensão com Bomba de Carga SOIC-8 Pacote 99% de Eficiência de Conversão de Tensão Sem Indutores Necessário Para Fontes de Polarização de Amplificadores Operacionais e LCD

MAX660MX 5V 60mA Bomba de Carga Inversor/Duplicador DC-DC SOIC-8 Pacote 99% Eficiência de Conversão de Tensão Sem Indutores Necessários Para Fontes de Polarização de Amplificadores Operacionais e LCD

andnbsp;

Características

​• Inverte ou Duplica a Tensão de Alimentação de Entrada

• Pacote SO-8 Estreito

• 6.5-Ω Resistência de Saída Típica

• 88% Eficiência de Conversão Típica a 100 mA

• Frequência do Oscilador Selecionável: 10 kHz/80 kHz

andnbsp;

Aplicações

• Computadores Portáteis

• Telemóveis

• Instrumentos Médicos

• Fontes de Alimentação de Amplificadores Operacionais

• Fontes de Alimentação de Interface

• Instrumentos Portáteis

andnbsp;

Descrição

O conversor de tensão de bomba de carga CMOS MAX660 é um inversor ou duplicador versátil de capacitor comutado não regulado. Operando a partir de uma ampla tensão de alimentação de 1,5 V a 5,5 V, o MAX660 usa dois capacitores de baixo custo para fornecer 100 mA de corrente de saída sem o custo, tamanho e EMI relacionados aos conversores baseados em indutores. Com uma corrente de operação de apenas 120 µA e eficiência de operação superior a 90% na maioria das cargas, o MAX660 oferece desempenho ideal para sistemas alimentados por bateria. Os dispositivos MAX660 podem ser operados diretamente em paralelo para diminuir a impedância de saída, fornecendo assim mais corrente em uma determinada tensão.

O pino FC (controle de frequência) seleciona entre uma frequência de oscilador nominal de 10 kHz ou 80 kHz. A frequência do oscilador pode ser reduzida adicionando um capacitor externo ao pino OSC. Além disso, o pino OSC pode ser usado para acionar o MAX660 com um clock externo de até 150 kHz. Através desses métodos, a frequência de ondulação de saída e os harmônicos podem ser controlados.

Além disso, o MAX660 pode ser configurado para dividir uma tensão de entrada positiva precisamente pela metade. Nesse modo, tensões de entrada de até 11 V podem ser usadas.
