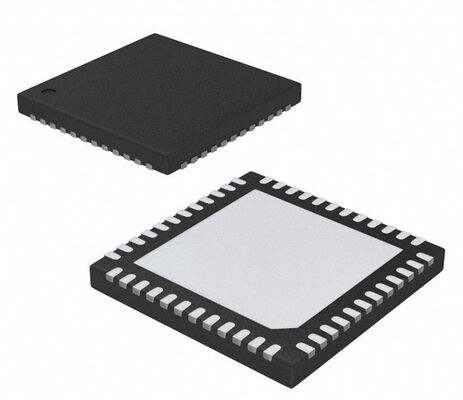

AD9518-3ABCPZ Gerador de Relógio de Baixo Jitter com saídas configuráveis PLL e VCO 8 (LVPECL/LVDS/CMOS) Síntese de Frequência Integer-N para Relógio ADC/DAC e FPGA de Alta Velocidade

AD9518-3ABCPZ Gerador de Clock de Baixo Jitter com PLL e VCO 8 Saídas Configuráveis (LVPECL/LVDS/CMOS) Síntese de Frequência Inteiro-N para Clocking de ADC/DAC e FPGA de Alta Velocidade

Características

Baixo ruído de fase, circuito de fase travada (PLL)

  VCO no chip sintoniza de 1,75 GHz a 2,25 GHz

  VCO/VCXO externo até 2,4 GHz opcional

  1 entrada de referência diferencial ou 2 de extremidade única

  Capacidade de monitoramento de referência

  Referência automática revertida e manual

    modos de comutação/manutenção

  Aceita referências LVPECL, LVDS ou CMOS até 250 MHz

  Atrasos programáveis no caminho para PFD

  Detecção de bloqueio digital ou analógica, selecionável

3 pares de saídas LVPECL de 1,6 GHz

  Cada par de saída compartilha um divisor de 1 a 32 com atraso de fase grosseiro

  Jitter de saída aditivo: 225 fs rms

  Skew de saída emparelhado de canal para canal de

<10 psSincronização automática de todas as saídas na inicialização

Sincronização manual de saída disponível

Disponível em um LFCSP de 48 pinos

Aplicações

Distribuição de clock de baixo jitter e baixo ruído de fase

Cartões de linha de rede de 10/40/100 Gb/s, incluindo SONET

  Ethernet síncrona, OTU2/3/4

Correção de erro de encaminhamento (G.710)

Clocking de ADCs, DACs, DDSS, DDCS, DUCS, MxFES de alta velocidade

Transceptores sem fio de alto desempenho

ATE e instrumentação de alto desempenho

Descrição

O AD9518-31 fornece uma função de distribuição de clock de múltiplas saídas com desempenho de jitter subpicosegundo, juntamente com um PLL e VCO no chip. O VCO no chip sintoniza de 1,75 GHz a 2,25 GHz. Opcionalmente, um VCO/VCXO externo de até 2,4 GHz pode ser usado. O AD9518-3 enfatiza baixo jitter e ruído de fase para maximizar o desempenho do conversor de dados e pode beneficiar outras aplicações com requisitos exigentes de ruído de fase e jitter. O AD9518-3 possui seis saídas LVPECL (em três pares). As saídas LVPECL operam até 1,6 GHz. Para aplicações que exigem saídas adicionais, uma entrada de referência de cristal, atraso zero ou EEPROM para configuração automática na inicialização, os AD9520 e AD9522 estão disponíveis. Além disso, os AD9516 e AD9517 são semelhantes ao AD9518, mas têm uma combinação diferente de saídas. Cada par de saídas possui divisores que permitem que a razão de divisão e o atraso grosseiro (ou fase) sejam definidos. A faixa de divisão para as saídas LVPECL é de 1 a 32. O AD9518-3 está disponível em um LFCSP de 48 pinos e pode ser operado a partir de uma única fonte de alimentação de 3,3 V. Um VCO externo, que requer uma faixa de tensão estendida, pode ser acomodado conectando a fonte da bomba de carga (VCP) a 5 V. Uma fonte de alimentação LVPECL separada pode ser de 2,5 V a 3,3 V (nominal). O AD9518-3 é especificado para operação na faixa industrial de −40°C a +85°C.
