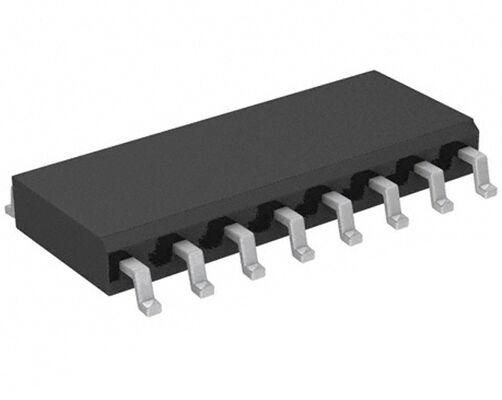

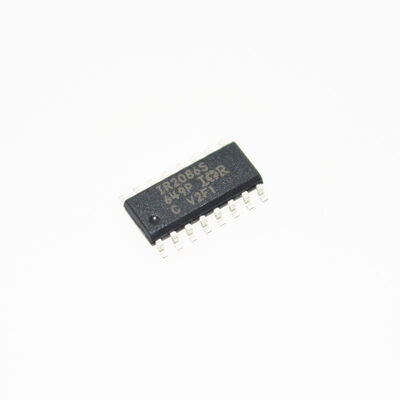

IR2086STRPBF CI Driver de Meia-Ponte 600V Bootstrap High-Side 200mA/350mA Sourcing/Sinking Controle de Tempo Morto de 50ns Proteção UVLO VCC Para Acionamentos de Motor e Inversores UPS

IR2086STRPBF CI de Driver de Meia-Ponte 600V Bootstrap do Lado Alto 200mA/350mA Sourcing/Sinking 50ns Deadtime Control Proteção UVLO VCC Para Acionamentos de Motor e Inversores UPS

Características

• Solução de controle do lado primário simples para habilitar conversores DC-Bus de ponte completa para sistemas distribuídos de 48V com contagem reduzida de componentes e espaço na placa.

• Frequência e tempo morto definidos por dois componentes externos

• Saída máxima de 500KHz por canal com ciclo de trabalho de 50%

• Tempo morto ajustável 50nsec ~ 200nsec

• Canal flutuante projetado para operação bootstrap de até +100Vdc

• Correspondência de largura de pulso alta e baixa lateral para +/- 25nsec

• Proteção contra sobrecorrente com período de soluço ajustável.

• Bloqueio de subtensão e soft start interno • Peça também disponível sem chumbo

Aplicações

• Inversores de Acionamento de Motor: Para acionar as pernas de fase em acionamentos de motor CA (VFDs) e servo acionamentos.

• Fontes de Alimentação de Modo de Comutação (SMPS): Em topologias de meia-ponte e ponte completa.

• Inversores de Fonte de Alimentação Ininterrupta (UPS).

• Inversores DC-AC para conversão de energia solar e geral.

• Reatores Eletrônicos e Aquecimento por Indução.

Descrição

O IR2086S(PbF) é um CI controlador e driver de ponte completa auto-oscilante com ciclo de trabalho de 50%, ideal para conversores DC Bus de ponte completa de 36V-75V. O tempo morto pode ser controlado através da seleção adequada de CT e pode variar de 50 a 200nsec. O soft start interno aumenta a largura do pulso na inicialização e mantém larguras de pulso iguais para as saídas alta e baixa durante todo o ciclo de inicialização. O bloqueio de subtensão impede a operação se Vcc for menor que 7,5 Vdc. O desligamento por sobrecorrente ocorre quando a tensão no pino Cs excede 200mV. A reinicialização após a viagem por sobrecorrente pode ser atrasada ajustando o capacitor externo. O tempo de atraso varia de 10µs a 1s

INFORMAÇÕES

Desenho
